Der Aufstellraum sollte sauber, trocken und gut gelüftet
sein.
Je nach Brennstoffbeschaffenheit sollten Sie den Kessel
in bestimmten Zeitabständen reinigen, mindestens aber
einmal jährlich vor jeder Heizperiode.
Außerdem ist eine regelmäßige Überprüfung der Heizöl-
lagerbehälter, Ölleitungen und Armaturen durch den
Fachbetrieb notwendig.
Nachfolgend erhalten Sie eine Übersicht der zu war-
tenden Bauteile und der dazugehörigen Wartungsinter-
valle:
Bauteil
Öl-Neutralisationseinrichtung
(falls vorhanden) Art.-Nr.
0020017503
Öldüse
Art.-Nr. 0020021151,
0020021152, 0020021153
Zündelektroden
Art.-Nr.0020021156
Abgassammlerdichtungen
Art.-Nr. 0020025149
Brennerdichtungen
Art.-Nr. 0020021179
Ölfilter
Art.-Nr. 0020023135
Tab. 7.1 Wartungsintervalle Bauteile
i
Im Folgenden werden die in der Wartungs-
Check liste (siehe Abschnitt 14) aufgeführten
Arbeiten näher erläutert. Führen Sie diese in
der angegebenen Reihenfolge durch, um ein
sicheres und sauberes Arbeiten zu gewähr-
leisten.
7.2

Reinigung des Kessels

a
Gefahr!
Verbrennungs- und Verbrühungsgefahr
durch heiße Bauteile!
Der Kessel wird im Betrieb sehr heiß.
>
Führen Sie die folgenden Reinigungsar-
beiten erst dann aus, wenn der Kessel ab-
gekühlt ist.
Installations- und Wartungsanleitung Öl-Brennwertkessel icoVIT exclusiv 0020017070_04
Wartungsintervall
jährlich
jährlich
jährlich
jährlich
bei Bedarf
jährlich
Inspektion und Wartung 7
7.2.1

Brenner in Ablageposition bringen

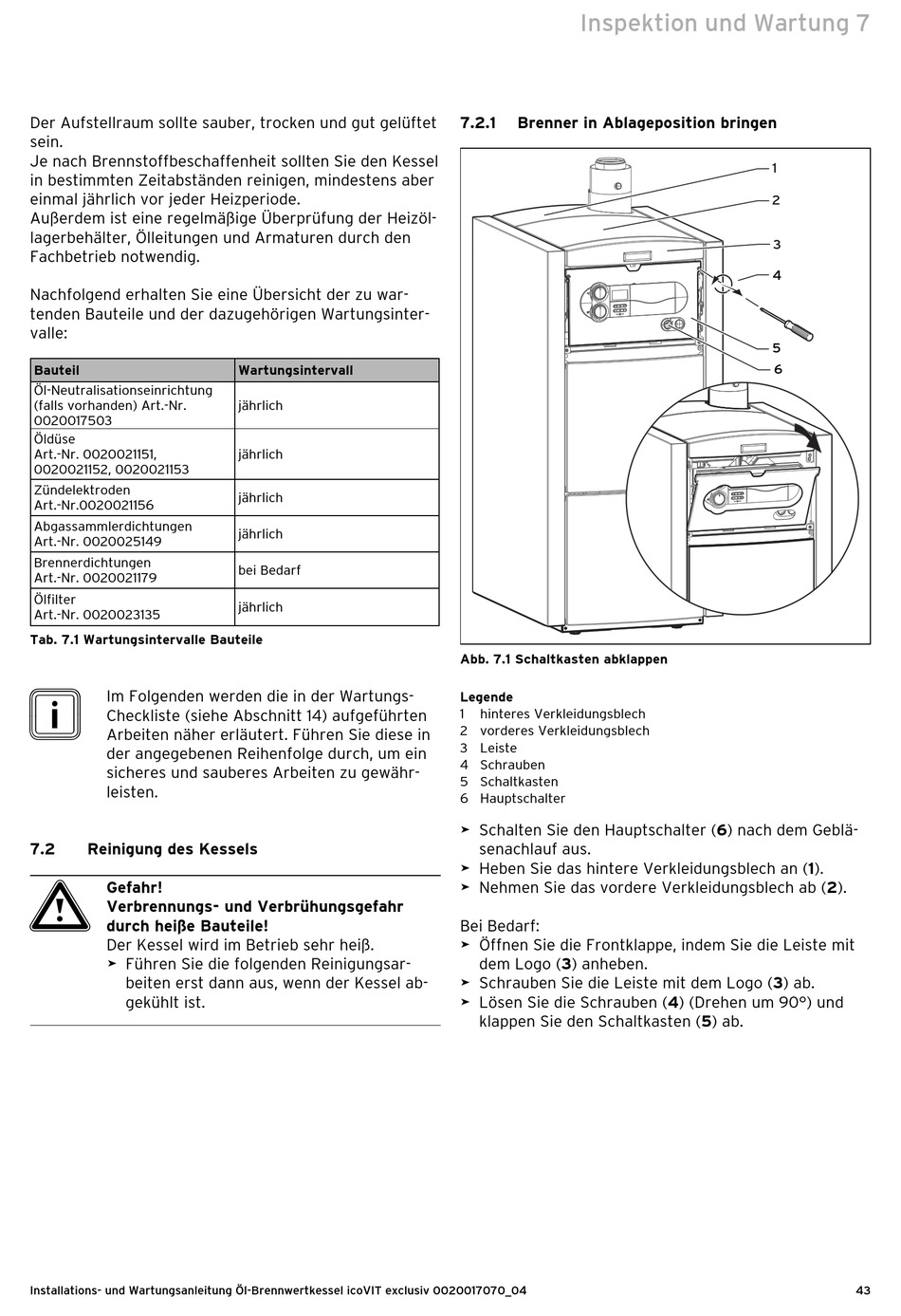

Abb. 7.1 Schaltkasten abklappen
Legende
1 hinteres Verkleidungsblech
2 vorderes Verkleidungsblech
3 Leiste
4 Schrauben
5 Schaltkasten
6 Hauptschalter
>
Schalten Sie den Hauptschalter (6) nach dem Geblä-
senachlauf aus.
>
Heben Sie das hintere Verkleidungsblech an (1).
>
Nehmen Sie das vordere Verkleidungsblech ab (2).
Bei Bedarf:
>
Öffnen Sie die Frontklappe, indem Sie die Leiste mit
dem Logo (3) anheben.
>
Schrauben Sie die Leiste mit dem Logo (3) ab.
>
Lösen Sie die Schrauben (4) (Drehen um 90°) und
klappen Sie den Schaltkasten (5) ab.
1
2
3
4
5
6
