5 Installation
5.5

Heizungsseitiger Anschluss

a
Gefahr!
Verbrühungsgefahr und Beschädigungs-
gefahr durch austretendes Wasser!
Mögliche Undichtigkeiten an Wasserleitungen
durch zu große Spannungen.
>
Achten Sie auf eine spannungsfreie Monta-
ge der Anschlussleitungen.
a
Gefahr!
Verbrühungsgefahr und Beschädigungs-
gefahr durch austretendes Wasser!
Mögliche Undichtigkeiten an Wasserleitungen
durch zu hohen Druck.
>
Bauen Sie bei geschlossenen Heizungsanla-
gen ein bau artzugelassenes, der Wärme-
leistung entsprechendes Sicher heits ventil
ein.
18

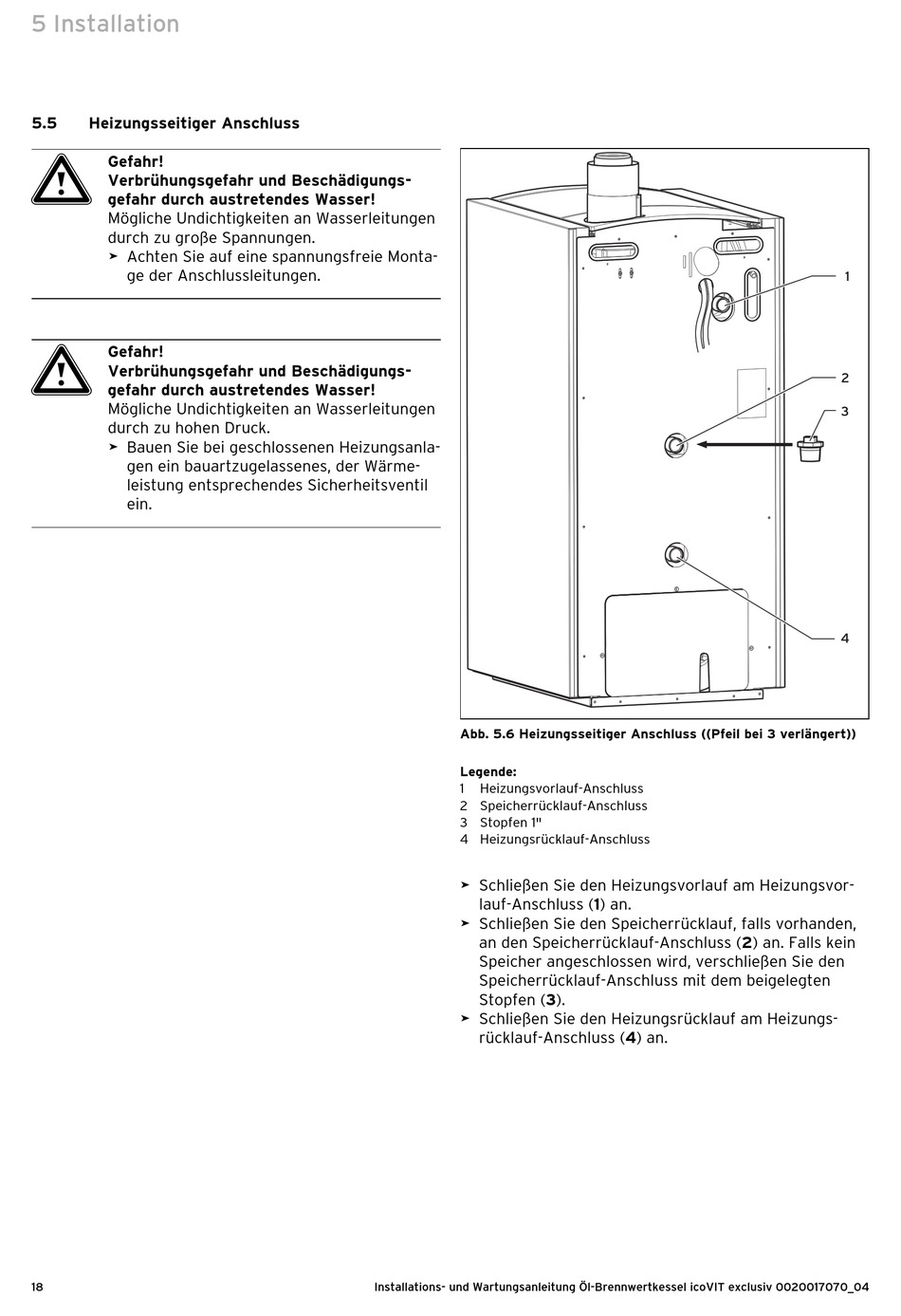

Abb. 5.6 Heizungsseitiger Anschluss ((Pfeil bei 3 verlängert))
Legende:
1 Heizungsvorlauf-Anschluss
2 Speicherrücklauf-Anschluss
3 Stopfen 1"
4 Heizungsrücklauf-Anschluss
>
Schließen Sie den Heizungsvorlauf am Heizungsvor -
lauf -Anschluss (1) an.
>
Schließen Sie den Speicherrücklauf, falls vorhanden,
an den Speicherrücklauf-Anschluss (2) an. Falls kein
Speicher angeschlossen wird, verschließen Sie den
Speicherrücklauf-Anschluss mit dem beigelegten
Stopfen (3).
>
Schließen Sie den Heizungsrücklauf am Heizungs-
rücklauf-Anschluss (4) an.
Installations- und Wartungsanleitung Öl-Brennwertkessel icoVIT exclusiv 0020017070_04
1
2
3
4
