Vorsicht!
Risiko eines Sachschadens durch Rück-
stände in den Rohrleitungen!
Schweißrückstände, Dichtungsreste,
Schmutz oder andere Rückstände in
den Rohrleitungen können das Produkt
beschädigen.
▶
Spülen Sie die Heizungsanlage gründlich
durch, bevor Sie das Produkt installieren.
10
9
8
7
251
6
132

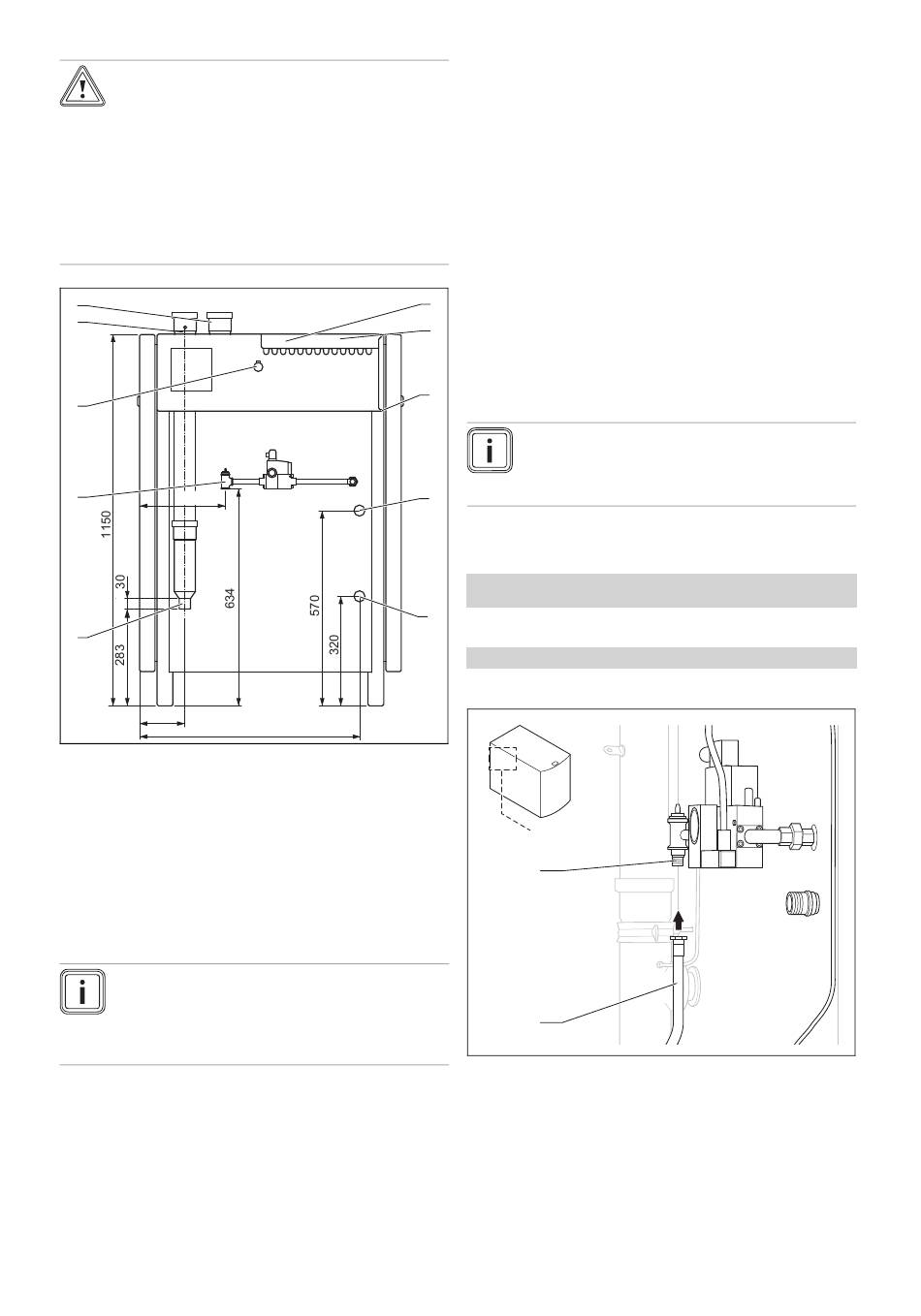

1 Elektrische Anschlüsse
(Kleinspannung)
2 Elektrische Anschlüsse
(Netzspannung)
3 Netzanschluss
Heizungsvorlauf ⌀ R3/4"
4
ISO 7-1
5 Heizungsrücklauf
⌀ R3/4" ISO 7-1 (inkl.
Rücklauftemperaturfüh-
ler)
Hinweis
Dichtungen aus gummiähnlichen Materialien kön-
nen sich plastisch verformen und zu Druckverlus-
ten führen. Wir empfehlen die Verwendung von
Dichtungen aus pappähnlichem Fasermaterial.
0020241403_01 ecoPOWER 3.0 /2, ecoPOWER 4.7 /2 Installations- und Wartungsanleitung
642
6 Kondensatablauf
⌀ 40 mm
Gasanschluss ⌀ Rp1/2"
7
ISO 7-1
8 Diagnoseschnittstelle
9 Anschluss Luftführung
⌀ 75 mm
10 Anschluss Abgasfüh-
rung ⌀ 75 mm
5.1

Gasinstallation

5.1.1 Entlüftung des Flüssiggastanks
Bei schlecht entlüftetem Flüssiggastank kann es zu Zündpro-
blemen kommen.
▶
Bevor Sie das Produkt installieren, überzeugen Sie sich
davon, dass der Flüssiggastank gut entlüftet ist.
▶
Wenden Sie sich bei Bedarf an den Befüller oder den
Flüssiggaslieferanten.
5.1.2 Richtige Gasart verwenden
Eine falsche Gasart kann Störabschaltungen des Produkts
1 verursachen. Im Produkt können Zünd- und Verbrennungs-
geräusche entstehen.
2
▶
Verwenden Sie ausschließlich die auf dem Typenschild
festgelegte Gasart.
3
5.1.3 Gasanschluss installieren
Hinweis
Der dynamischer Gasanschlussdruck muss min-
destens 1,5 kPa (15 mbar) und höchstens 5,0 kPa
(50 mbar) betragen.
4
1. Prüfen Sie, dass das verwendete Gas mit den Angaben
auf dem Typenschild kompatibel sind.
Bedingungen: Brennstoff: Erdgas, Gasanschlussdruck > 5,0 kPa
(50 mbar)
5
▶
Installieren Sie einen Druckregler.
Bedingungen: Brennstoff: Flüssiggas
▶
Installieren Sie einen Druckminderer.
1
2
2. Blasen Sie den Gassicherheitsschlauch aus dem An-
schlusskit sauber.
3. Montieren Sie den Gassicherheitsschlauch (2) durch-
hängend und spannungsfrei an den Gasanschluss (1).
Befestigen Sie den Gassicherheitsschlauch mit Rohr-
schellen mit Gummilagerung.
4. Montieren Sie gut zugänglichen einen Gasabsperrhahn
vor dem Gasanschluss.
5. Entlüften Sie die Gasleitung vor der Inbetriebnahme.
Installation 5
