4 Villamos telepítés
• Az egyes buszcsatolók címkapcsolóit (2) állítsa be
azok buszcímére – az elsőt 1-re, a másodikat 2-re.
A készülékek ebben a sorrendben jelennek meg az
interneten.
2
1

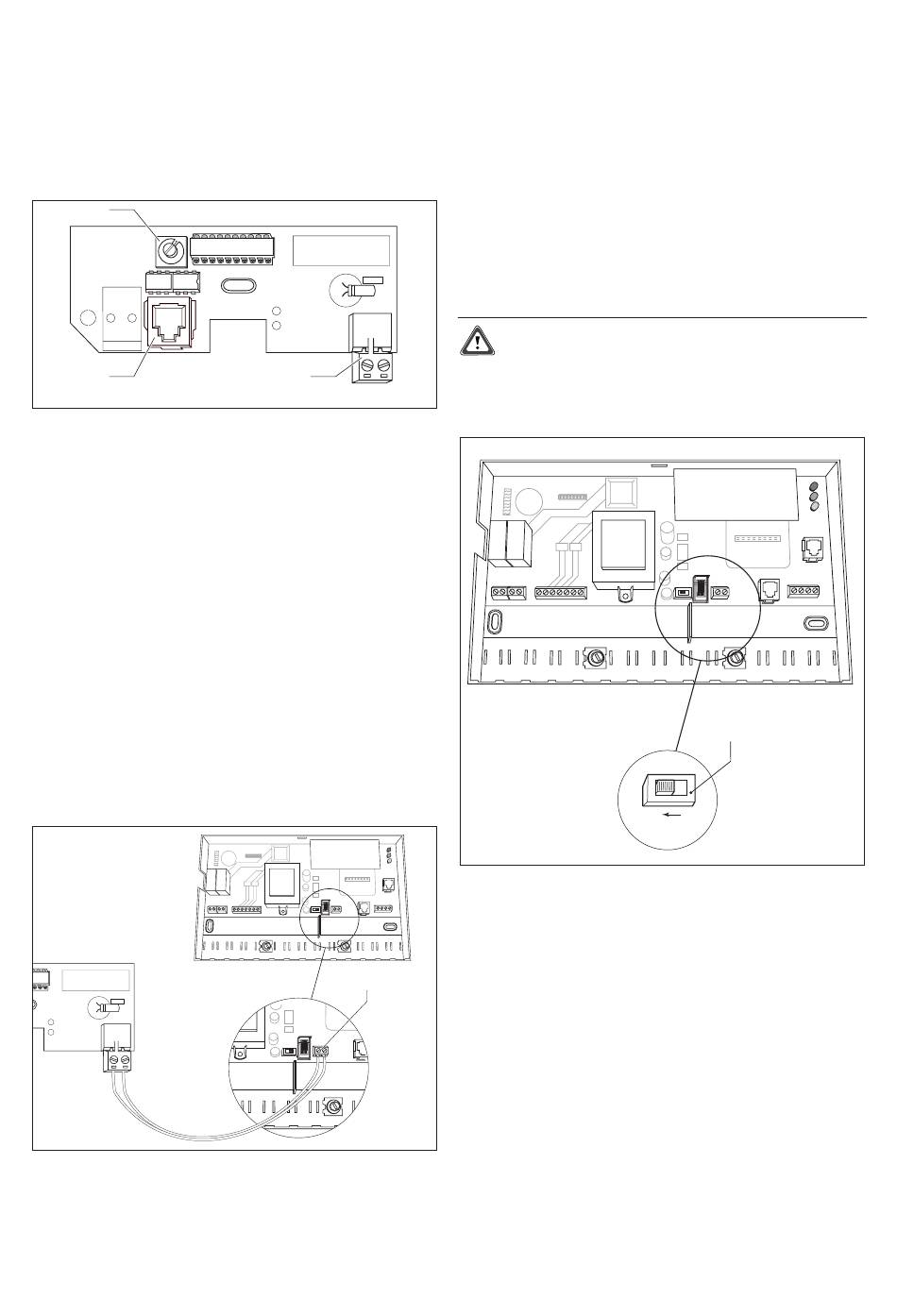

4.2 ábra A buszcsatoló bekötése
Jelmagyarázat:
1 dugaszpozíció a fűtőkészülékre való csatlakoztatáshoz
2 címkapcsoló
3 buszvezeték csatlakozókapcsa
4.2.2 Az adatátviteli egység bekötése a
buszcsatolóra
A vezeték legkisebb keresztmetszete 0,75 mm
azt a hálózati feszültségű vezetékektől legalább 10 cm-
es távolságban kell vezetni.
A buszvezeték az alábbi maximális vezetékhosszat nem
haladhatja meg:
2
- 300 m, 0,75 mm kábelkeresztmetszetnél
• Az összes buszcsatolót (VR 30) kéthuzalos vezeték
útján kösse össze az adatátviteli egység X16 sor-
kapcsával.
Az összes buszcsatolót párhuzamosan kell csatlakoztatni.
VR 30
vrnetDIALOG
4.3 ábra A buszcsatolók és az adatátviteli egység közötti
kapcsolat
6
4.3 Csatlakoztatás az auroMATIC 620 vagy
• Két vezetékkel kösse össze az adatátviteli egység X16
A címbeállítás az egyes fűtőkészülékeken nem szüksé-
ges, mert a címzés elvégzésére már a szabályozó be-
állításakor sor került. Ha nem ez a helyzet, akkor az
egyes buszcsatolók címkapcsolóit különböző címekre
állítsa be folyamatos számozással.
3
2
legyen, és
4.4 ábra A feszültségellátást „OFF"-ra kell kapcsolni
X16
calorMATIC 630 szabályozókészülékre
sorkapcsát a szabályozókészülék buszcsatlakozójával.
A pólust nem kell figyelembe venni.
Figyelem!
A vrnetDIALOG kártyán az X23 kapcsolót állít-
sa „off"-ra!
Ellenkező esetben károsodhat a buszra csatlako-
zó összes készülék.
off
X23
Szerelési utasítás vrnetDIALOG
