Bedienungsanleitung
Steuerung

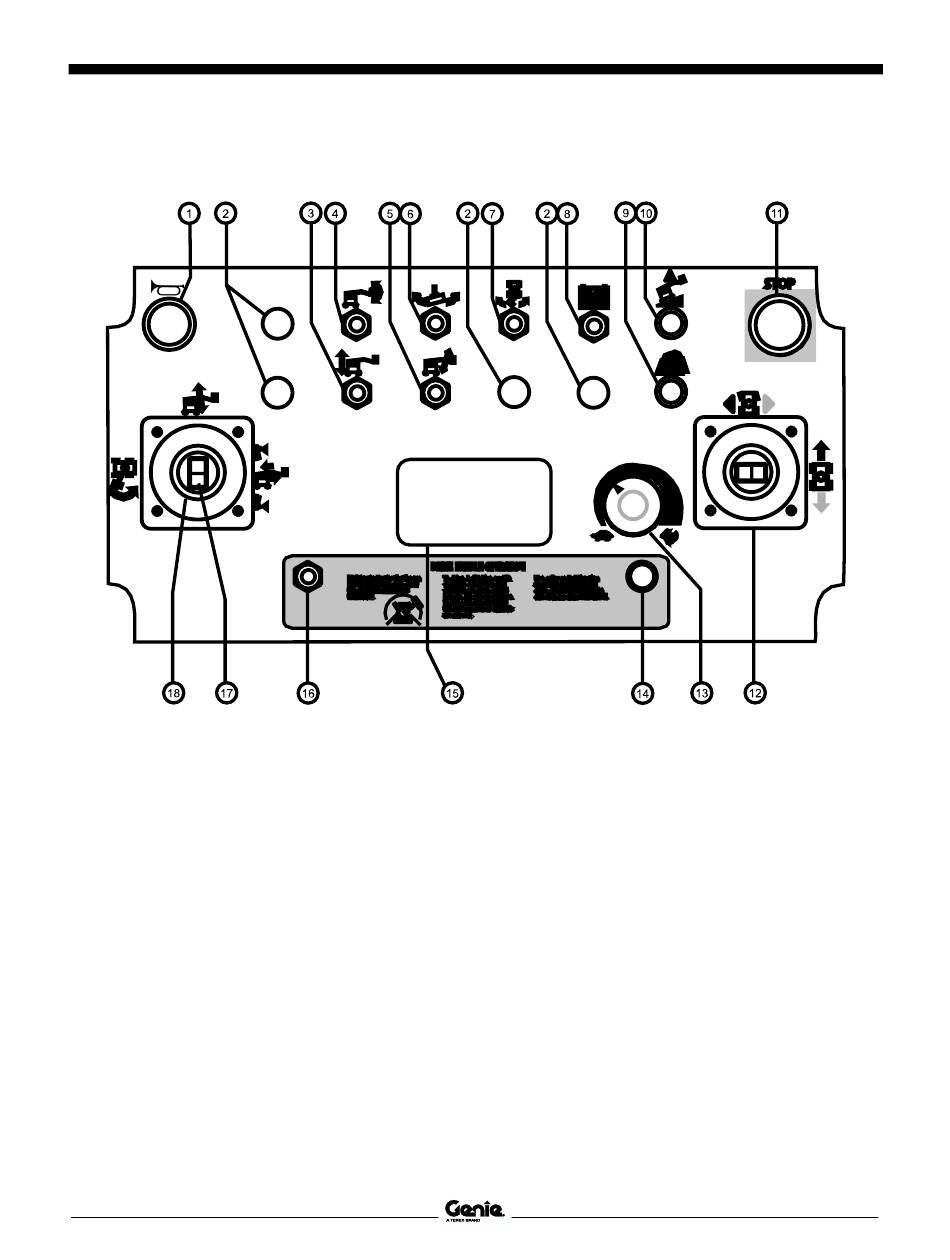

Plattformsteuerpult
1
Hupentaster
2
Verwendet für optionale Ausrüstung
3
Schalter Sekundärausleger heben/senken
4
Schalter Plattform ausrichten
5
Schalter Korbausleger heben/senken
6
Schalter Plattform drehen
7
Z-40/23N RJ: Schalter Korbausleger drehen
8
Reserveantriebsschalter
9
Anzeigelampe für Plattformüberlastung
10 Anzeigelampe Maschine nicht waagerecht
24
11 Roter NOT-AUS-Taster
12 Proportionaler Steuerhebel für die Fahrfunktion und
Daumenwippschalter für die Lenkfunktion
13 Geschwindigkeitsregler der Auslegerfunktion
14 Anzeigelampe Antriebsaktivierung
15 LCD-Display
16 Schalter Antriebsaktivierung
17 Daumenwippschalter für das Ausfahren/Einfahren
des Primärauslegers
18 Proportionaler Steuerhebel mit zwei Achsen zum
Heben/Senken des Primärauslegers und zum
Drehen des Drehtisches nach links/rechts
-40N • Z
®
®
Z
-40N RJ
Dritte Auflage • Erster Druck
Teile-Nr. 1307434GRGT
