Befestigen Des Ds-Tmini Am Drucker Ds620 - DNP SnapLab SL620 Schnellstartanleitung

DS-SL620

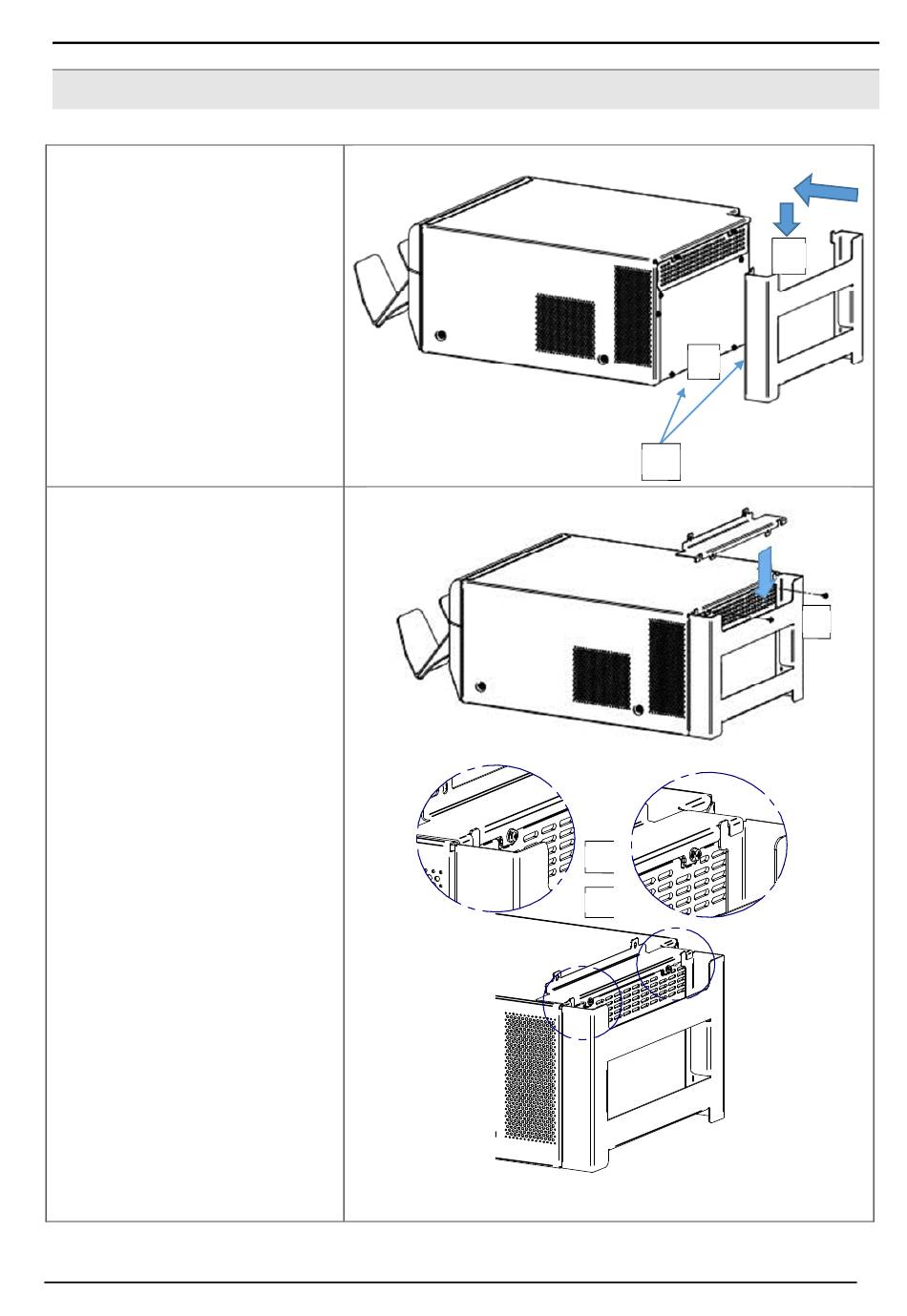

Befestigen des DS-Tmini am Drucker DS620

1. Die beiden unteren Schrauben an
der Rückseite des Druckers lösen.
2. Die Router-Halterung von oben
her so aufschieben, dass danach
die Schlitze zwischen
Schrauben und der Rückwand
des DS620 angeordnet sind.
3. Die beiden Schrauben leicht
anziehen.
4. Die beiden oberen Schrauben an
der Rückwand
entfernen.
5. Die hintere Halterung behutsam
an den Referenzschlitzen
ausrichten (die mitgelieferten
M3-Schrauben zur
Verwendung aufbewahren).
6. Die Halterung durch Anziehen
der beiden Schrauben an der
Rückseite des DS620 befestigen.
den
des DS620
späteren
Montage- und Schnellstartanleitung V.1.0
Untere Schrauben
Befestigung der Unterseite
der Router-Halterung
3
zur
1
5
6
2
4
7
