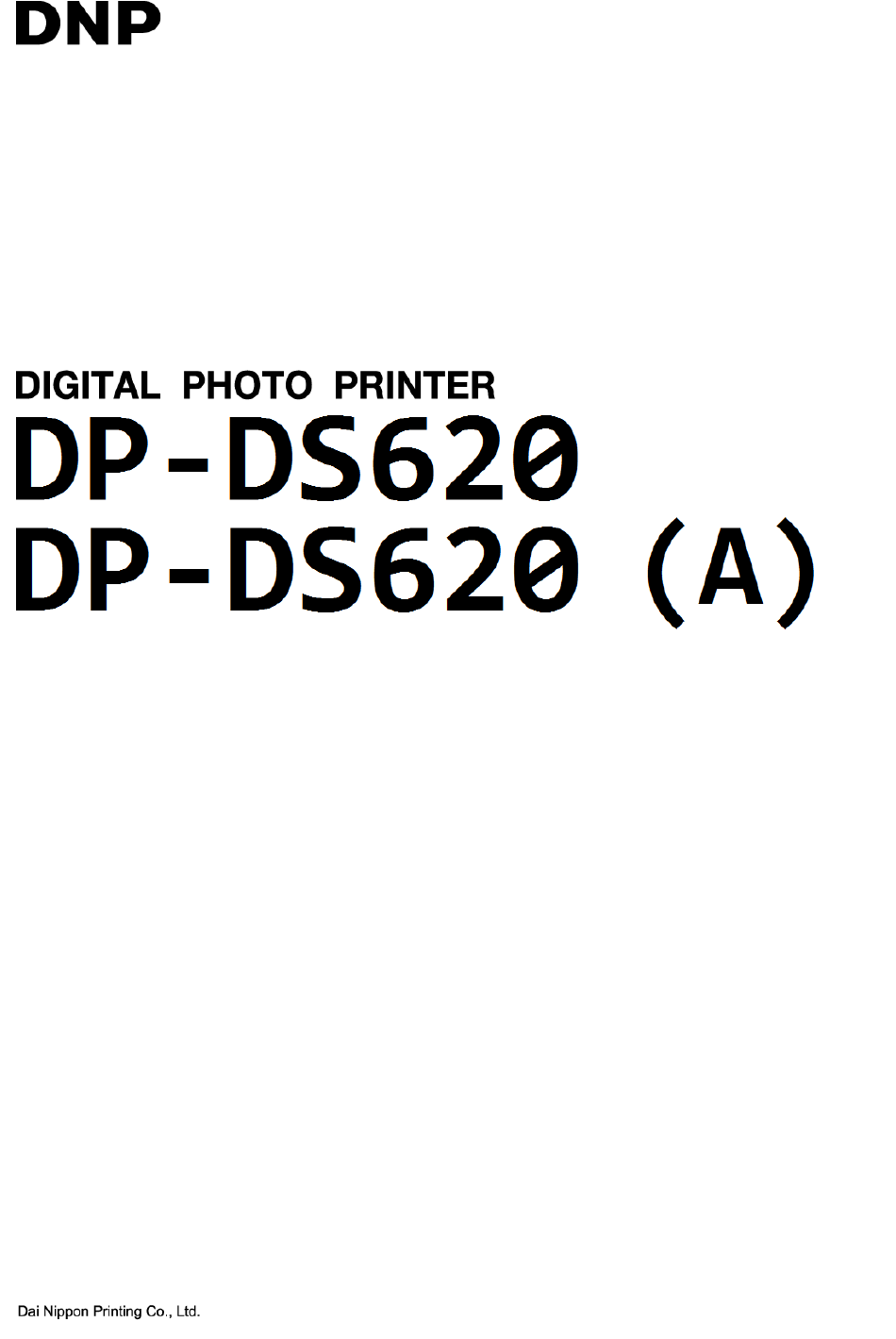

- Seite 1 Druckertreiber Benutzerhandbuch Für Windows XP 20. November 2014, Ver. 1.0.0.0...
-
Seite 2: Sicherheitshinweise
● Änderungen Das Vornehmen von Änderungen am Drucker DP-DS620/DP-DS620 (A), am Druckertreiber DP-DS620/DP-DS620 (A) und an den Inhalten der CD ist im Hinblick auf die Produktsicherheit verboten. ● Urheberrecht Urheberrechte, Warenzeichen und andere Urheberrechte an geistigem Eigentum, die mit diesem Produkt bereitgestellte Dokumente und Programme betreffen, obliegen Dai Nippon Printing Co., Ltd. -
Seite 3: Inhaltsverzeichnis
Inhaltsangabe Kapitel 1 Installation _________________________________ 1 1.1 Vorbereiten von Drucker und Computer _________________________________________________________ 1 1.2 Assistent „Neue Hardware gefunden“ ___________________________________________________________ 1 1.3 Installieren mit „Drucker hinzufügen“ ____________________________________________________________ 5 Kapitel 2 Eigenschaften _____________________________ 10 2.1 Öffnen der Druckereigenschaften _____________________________________________________________ 10 2.2 Druckeinstellungsfunktionen _________________________________________________________________ 11 2.2.1 Layout _______________________________________________________________________________ 11 2.2.2 Erweiterte Optionen ____________________________________________________________________ 12 2.2.3 Papier/Qualität ________________________________________________________________________ 17... -
Seite 4: Kapitel 1 Installation
[DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) Schalten Sie den Drucker DP-DS620 ein und schließen Sie den Drucker mittels des USB-Kabels an den Computer an. *Informationen zur Verbindung finden Sie im Benutzerhandbuch des Druckers DP-DS620. Wenn nach dem Anschließen der Assistent „Neue Hardware gefunden“ angezeigt wird, führen Sie die Installation gemäß... - Seite 5 [DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) Wählen Sie „Diese Quellen nach dem zutreffendsten Treiber durchsuchen“ und stellen Sie sicher, dass das Kontrollkästchen „Folgende Quelle ebenfalls durchsuchen“ aktiviert ist. Klicken Sie auf „Durchsuchen“, wählen Sie den Installationsort und klicken Sie auf „Weiter“.
- Seite 6 [DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) Bei der Softwareinstallation wird der folgende Bildschirm angezeigt. Klicken Sie auf „Weiter“, um die Installation fortzusetzen. Abbildung 1.5 Hardwareinstallation Klicken Sie auf „Durchsuchen“, wählen Sie die Installations-CD und klicken Sie auf „OK“. I:\DP-DS620_Driver\ XP Abbildung 1.6 Erforderliche Dateien...
- Seite 7 Klicken Sie auf „Fertig stellen“, um den Druckerassistenten zu schließen. Abbildung 1.7 Fertigstellen des Assistenten Klicken Sie auf „Start“, klicken Sie auf „Drucker und Faxgeräte“ und überprüfen Sie, dass „DP-DS620“ aufgeführt wird. Abbildung 1.8 Drucker und Faxgeräte Nach Abschluss der Installation des Druckertreibers muss der Computer neu gestartet werden.
-
Seite 8: Installieren Mit „Drucker Hinzufügen
[DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) „ “ „ “ ü ü Klicken Sie auf „Start“ und dann auf „Drucker und Faxgeräte“. (Möglicherweise wird auf Ihrem Computer „Drucker und Faxgeräte“ nicht angezeigt. Ist dies der Fall, klicken Sie die folgenden Elemente in dieser Reihenfolge: „Start“, „Systemsteuerung“, „Drucker und andere Hardware“... - Seite 9 [DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) Der Bildschirm „Lokaler Drucker oder Netzwerk“ wird angezeigt. Wählen Sie „Lokaler Drucker“, deaktivieren Sie das Kontrollkästchen „Plug & Play-Drucker automatisch ermitteln und installieren“ und klicken Sie auf „Weiter“. Abbildung 1.12 Lokaler Drucker oder Netzwerk Der Bildschirm „Druckeranschluss auswählen“...
- Seite 10 Der Bildschirm „Installieren von Datenträger“ wird angezeigt. Klicken Sie auf „Durchsuchen...“ und wählen Sie den Installationsort. I:\DP-DS620_Driver\ XP Abbildung 1.15 Installieren von Datenträger Überprüfen Sie, dass „DP-DS620“ aufgeführt wird und klicken Sie auf „Weiter“. Abbildung 1.16 Druckersoftware installieren Dai Nippon Printing Co., Ltd.
- Seite 11 [DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) Der Bildschirm „Drucker benennen“ wird angezeigt. Geben Sie den Druckernamen ein. Wenn der Bildschirm „Drucker als Standarddrucker festlegen?“ angezeigt wird und Sie den Drucker als Standarddrucker verwenden möchten, wählen Sie „Ja“ und klicken Sie auf „Weiter“.
- Seite 12 [DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) Der Bildschirm zum Fertigstellen des Assistenten wird angezeigt. Klicken Sie auf „Fertigstellen“. Abbildung 1.19 Fertigstellen des Assistenten Bei der Softwareinstallation wird die folgende Meldung angezeigt. Klicken Sie auf „Weiter“, um die Installation fortzusetzen.
-
Seite 13: Kapitel 2 Eigenschaften
[DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) Über die Eigenschaften des Druckers DP-DS620 lassen sich verschiedene Druckereinstellungen konfigurieren. Ändern Sie die Einstellungen nur, wenn Sie sicher wissen, welche Auswirkungen dies hat. Je nach Anwendung muss dieser Vorgang möglicherweise über die Druckeinstellungen der Anwendung ausgeführt werden. -
Seite 14: Druckeinstellungsfunktionen
[DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) Wenn Sie im Bildschirm „Eigenschaften“ die Grundeinstellungen wählen, können Sie verschiedene Druckeinstellungen ändern. 2.2.1 Layout Abbildung 2.2.1 Registerkarte „Layout“ Orientierung Einstellen der Druckrichtung auf Hochformat oder Querformat. Weitere Informationen unter „2.6 Orientierung“. Seitenreihenfolge Festlegen der Reihenfolge in der Anwendung beim Drucken mehrerer Exemplare eines Bildes. -
Seite 15: Erweiterte Optionen
[DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) 2.2.2 Erweiterte Optionen Durch Auswahl von „Erweiterte...“ in der Registerkarte „Layout“ können Sie verschiedene erweiterte Optionen konfigurieren. Abbildung 2.2.2.2 Registerkarte „Erweiterte Optionen“ Abbildung 2.2.2.1 Erweiterte Einstellungen Papiergröße Einstellen der Papiergröße. Passen Sie die Papiergröße der Größe des im Drucker eingelegten Papiers an. - Seite 16 [DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) Erweiterte Druckfunktionen Immer „Aktiviert“ einstellen. Keine anderen Einstellungen verwenden. Rand Synchronisiert mit der Randeinstellung in der Option. Deckschicht Einstellen einen der zwei folgenden Arten der Deckschicht für die Oberfläche gedruckter Elemente. Deckschicht Funktion Glänzend...
- Seite 17 [DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) < Mehrfachseitenlayout > Bei Medien mit einer Größe von 5 x 7 oder 6 x 8 kann ein Zweibildlayout verwendet werden. Durch Einstellen der Papiergröße des Druckertreibers können Sie die Einstellungen zum Mehrfachseitenlayout aktivieren. Nachfolgend werden die verfügbaren Bildformate aufgeführt.
- Seite 18 Medien die Papiergröße auf (5 x 3.5) x N einstellen, wird das Drucken zur Reduktion des Bandverbrauchs optimiert. Der obige Vorgang gilt nur für den DP-DS620. Wenn bei DP-DS620 (A) (6x4)xN ausgewählt ist, wird der Druck wie für (6x4)x2 ohne Zurückspulen des Bands durchgeführt.Dasselbe gilt für (5x3,5)x2, selbst wenn (5x3,5)xN ausgewählt wird.
- Seite 19 [DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) < Anwendungsbeispiel > Schritt 4. Wählen Sie als Papiergröße dieselbe Einstellung In diesem Anwendungsbeispiel wird Windows Explorer verwendet. wie für das Mehrfachseitenlayout. Klicken Sie zweimal auf „OK“, um die Schritt 1. Im Windows Explorer mindestens zwei Bilder auswählen.
-
Seite 20: Papier/Qualität
[DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) 2.2.3 Papier/Qualität Abbildung 2.2.3 Registerkarte „Papier/Qualität“ Farbe Einstellen der Farbe. Verwenden Sie nicht Schwarzweiß. 2.2.4 Option Abbildung 2.2.4.1 Registerkarte „Option“ Abbildung 2.2.4.2 Schärfeeinstellungen Rand Einstellen eines Randes beim Drucken. (Für einen Rand Kontrollkästchen aktivieren.) Synchronisiert mit Rand Aktivieren/Deaktivieren in „Erweiterte Einstellungen“. - Seite 21 [DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) Schärfe Einstellen der Schärfe in 11 Stufen (Abbildung 2.2.4.2). Bei der Einstellung „0 (Standard)“ wird die Schärfe nicht verarbeitet. Durch Auswahl eines Minuswertes (-) verschwimmt das Bild, durch Auswahl eines Pluswertes (+) wird das Bild schärfer.
-
Seite 22: Farbeinstellung
[DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) 2.2.5 Farbeinstellung Wenn in der 2.2.4 Option das Kontrollkästchen „Vom Treiber bearbeitet“ aktiviert ist, werden die Einstellungswerte der Registerkarte „Farbeinstellung“ auf das Bild angewendet. Abbildung 2.2.5 Registerkarte „Farbeinstellung“ Nachfolgend werden die Einstellungswerte der Registerkarte „Farbeinstellung“ aufgeführt. -
Seite 23: Druckerinformationen
[DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) 2.2.6 Druckerinformationen Anzeigen der Druckerinformationen. Abbildung 2.2.6.1 Registerkarte „Druckerinfo“ Abbildung 2.2.6.2 Anzeige bei falsch geladenem Medium Nachfolgend werden die Informationen der Registerkarte „Druckerinfo“ aufgeführt. Anzeigeelement Anzeigedetails Medieninfo Dieser Bereich enthält beispielsweise die Größe und verbleibende Anzahl an Blätter, die mit dem eingelegten Farbband gedruckt werden können. - Seite 24 [DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) Anzeigeelement Anzeigedetails Anzeigesymbol Begriff Status/Maßnahme (Farbe) Offline Der Drucker wird nicht erkannt. Drucker und Computer anschließen und einschalten. (Grau) Kühlkopf Der Kopf wird gerade gekühlt. Bitte warten, der Druckvorgang wird automatisch fortgesetzt. (Lila) Bandfehler Das Band ist nicht korrekt eingelegt.
-
Seite 25: Standardeinstellungen
[DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) In diesem Abschnitt werden die bei der Installation standardmäßig eingestellten Werte aufgeführt. Wenn der Druckertreiber nach dem Ändern der Einstellungen nicht mehr ordnungsgemäß funktioniert, stellen Sie wieder die unten aufgeführten Standardwerte ein. Hinweis: Je nach Service Pack Ihres Betriebssystems oder Anwendungsumgebung können die bei der Installation standardmäßig eingestellten Werte von den unten aufgeführten Werten abweichen. -
Seite 26: Farbmanagement
[DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) Über das Farbmanagement können Sie Farbprofile einstellen. Standardmäßig ordnet das Installationsprogramm die Datei „DS620-R0“ zu. Schritt 1. In den Druckereigenschaften wählen Sie die Registerkarte „Farbmanagement“. Vom Installationsprogramm zugeordnete Datei Abbildung 2.4 Registerkarte „Farbmanagement“... -
Seite 27: Bildgrößen
[DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) ö ß ö ß In diesem Abschnitt werden die durch die Papiergrößeneinstellung des Druckers erzeugten Bildgrößen und Anzahl an Bildpunkten aufgeführt. Bildgröße Anzahl an Bildpunkten (Breite x Höhe) (Breite x Höhe) Papiergröße Orientierung... -
Seite 28: Druckrichtung
[DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) Die folgende Aufstellung zeigt das Verhältnis zwischen von einer Anwendung erstellten Bildern und dem Druckergebnis (Ausgaberichtung) gemäß der Druckrichtungseinstellung. Um das Druckergebnis zu erhalten, wird nicht das Originalbild von der Anwendung gedreht, sondern so vergrößert, dass es der eingestellten Größe entspricht, wie beschrieben unter „2.5 Bildgrößen“. -
Seite 29: Kapitel 3 Aktualisieren Des Treibers
Löschen des Treibers. Doppelklick 2) Auf dem Bildschirm „Drucker und Faxgeräte“ wählen Sie den Drucker DP-DS620. Klicken Sie auf „Datei“ und dann auf „Löschen“. Wenn Sie bestätigen sollen, dass Sie den Drucker „DP-DS 620“ löschen möchten, wählen Sie „Ja“, um den Drucker zu löschen. - Seite 30 [DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) 3) Nach dem Löschen des Druckers DP-DS620 wählen Sie „Datei“ und dann „Servereigenschaften“. Das Dialogfeld „Eigenschaften des Druckservers“ wird angezeigt. Wählen Sie die Registerkarte „Treiber“. Wenn Sie den Treiber „DP-DS620“ und danach „Löschen“ auswählen, wird ein Bestätigungsbildschirm angezeigt. Klicken Sie auf „Ja“, um den Treiber zu löschen.
- Seite 31 [DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) 2. Installieren eines Upgrade des Druckertreibers Installieren Sie nach dem Löschen des Druckers und Druckertreibers den neuen Druckertreiber. Der Installationsvorgang wird in Kapitel 1 „Installation“ beschrieben. Wenn während der Installation der folgende Bildschirm angezeigt wird, überprüfen Sie den Bereich „Version“, wählen Sie die aktuellste Version und klicken Sie auf „Weiter“.
-
Seite 32: Kapitel 4 Löschen Des Treibers
[DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) ö ö Der Vorgang zum Löschen des Druckertreibers wird in Kapitel 3 „1. Löschen des Treibers“ beschrieben. Dai Nippon Printing Co., Ltd. - Seite 33 [DP-DS620/DP-DS620 (A) Druckertreiber] Benutzerhandbuch (für Windows XP) Dai Nippon Printing Co., Ltd.
