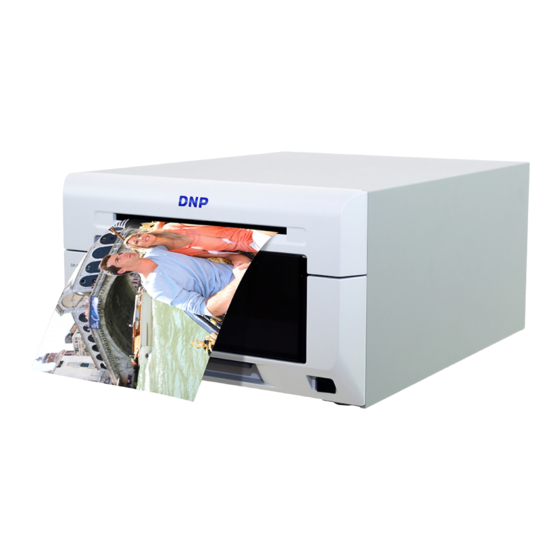

- Seite 1 Digitaler Fotodrucker DP-DS620 DP-DS620 ( A ) Benutzerhandbuch Version 1.10 ©2015 Dai Nippon Printing Co., Ltd.
-
Seite 2: Warnung Zum Netzanschluss
WARNUNG Um die Gefahr von Bränden oder elektrischen Schlägen zu verringern, darf dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden. Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal. Dieses Gerät muss geerdet werden. Bei Geräten, die Steckdose in der Nähe des Gerätes befinden und leicht zugänglich sein. -
Seite 3: Inhaltsverzeichnis
Inhaltsangabe Einführung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 4 Für einen sicheren Betrieb �... -
Seite 4: Einführung
Einführung Vielen Dank, dass Sie sich für dieses Produkt entschieden haben� Dieses Dokument erläutert die Handhabung und den Betrieb dieses Produkts� Bitte lesen Sie dieses Dokument vor dem Gebrauch sorgfältig durch� Lesen Sie unbedingt den Abschnitt „Für einen sicheren Betrieb“ (S� 4 bis 6) durch und achten Sie auf eine korrekte Bedienung des Produkts�... - Seite 5 Für einen sicheren Betrieb Achtung • Diese Einheit hat keinen Netzschalter� Fügen Sie der Festverdrahtung bei der Installation der Einheit eine problemlos zugängliche Trennvorrichtung bei oder schließen Sie den Netzstecker an eine leicht zugängliche Steckdose in der Nähe der Einheit an� Falls während des Betriebs der Einheit eine Störung auftritt, betätigen Sie die Trennvorrichtung, um die Stromversorgung auszuschalten, oder ziehen Sie den Netzstecker�...
- Seite 6 Für einen sicheren Betrieb Vorsicht • Stellen Sie das Produkt nicht an staubigen oder feuchten Orten auf� Diese könnte sonst einen Brand oder Stromschlag auslösen oder das Produkt beschädigen� • Stellen Sie das Produkt nicht auf einer instabilen Oberfläche auf. Es könnte herunterfallen und den Bediener oder andere Personen verletzen�...
-
Seite 7: Vorsichtshinweise Für Die Installation
Vorsichtshinweise für die Installation • Lesen Sie vor der Verwendung des Produkts sorgfältig den Abschnitt „Für einen sicheren Betrieb“ und befolgen Sie die darin beschriebenen Anweisungen� • Seien Sie beim Bewegen des Produkts vorsichtig� Tragen Sie das Produkt niemals alleine� Wenn Sie das Produkt fallenlassen, könnten Sie sich verletzen oder Sachbeschädigungen verursachen�... -
Seite 8: Installation Des Druckers
Installation des Druckers Überprüfen der Inhalte Überprüfen Sie, ob der Drucker und alle folgenden Zubehörteile in der Packung vorhanden sind� Druckeinheit Farbbandkassette Netzstromkabel *Im Drucker eingesetzt� Vor dem Gebrauch das Verpackungsmaterial entfernen Papierhalter Papierschacht Distanzscheibe Größe L (für die Größen L und PC) *Im Drucker eingesetzt�... -
Seite 9: Teilebezeichnung
Installation des Druckers Teilebezeichnung Vorderseite des Geräts Papierausgabe Standby LED-Anzeigen ON/Standby-Schalter Abfallbox Öffnungshebel Rückseite des Geräts Lüftungsöffnung USB-Anschluss Netzanschluss Seite des Geräts Lüftungsöffnung Vorsicht • Achten Sie darauf, dass Sie sich an den Kanten des Druckers nicht verletzen oder andere Gegenstände beschädigen�... -
Seite 10: Anschließen Des Netzstromkabels Und Eines Computers
Installation des Druckers Anschließen des Netzstromkabels und eines Computers Stellen Sie sicher, dass der ON/Standby- Schalter des Druckers und der Computer auf Standby eingestellt sind� Standby ON/Standby-Schalter Stellen Sie sicher, dass der Netzschalter des Computers auf OFF gestellt ist� Stecken Sie den Stecker des Netzstromkabels (mitgeliefert) in den Netzanschluss des Druckers�... -
Seite 11: Papier Und Farbband
Installation des Druckers Papier und Farbband Verwenden Sie Papier und Farbband in folgender Breite� Farbband Papier Farbbandkassette Größe Papier Farbband (Farbbandkassette) L , 2L 127 mm breit 134 mm breit PC , A5 152 mm breit 159 mm breit Vorsicht •... -
Seite 12: Einlegen Von Papier Und Farbband
Installation des Druckers Einlegen von Papier und Farbband Verwenden Sie den Öffnungshebel zum Öffnen der Verriegelung und ziehen Sie dann die Haupteinheit heraus� Öffnungshebel Ziehen Sie den Papierhebel nach oben, und heben Sie die vordere Abdeckung an� Papierhebel Vordere Abdeckung Fassen Sie die Abfallbox an der Mitte an und ziehen Sie sie gerade nach oben�... - Seite 13 Installation des Druckers Entnehmen Sie den Papierhalter aus dem Drucker� • Legen Sie den Papierhalter nach Entfernung nicht unmittelbar auf die Arbeitsfläche. Sollte Staub oder Schmutz am Medium haften, wenn dieses eingelegt wird, könnte die Druckqualität beeinträchtigt werden� Entfernen Sie die alte Papierrolle vom Papierhalter, legen Sie dann eine neue Papierrolle ein und achten Sie dabei darauf, dass kein Spalt vorhanden ist�...
- Seite 14 Installation des Druckers Legen Sie den Papierhalter in den Drucker ein� Legen Sie das Siegel auf dem Papier (→PULL) in der gleichen Richtung wie rechts dargestellt ein� Während Sie gegen den Papierhalter drücken, drehen Sie das Papier in Pfeilrichtung und führen Sie die Führungskante soweit ein, bis ein Piepton ertönt�...
- Seite 15 Installation des Druckers Nehmen Sie die Farbbandkassette aus der Druckereinheit� Blatt Neues Farbband • Platzieren Sie das neue Farbband auf einem gefalteten Blatt� Sollte Staub oder Schmutz am Medium haften, wenn dieses eingelegt wird, könnte die Druckqualität beeinträchtigt werden� • Legen Sie die Farbbandkassette nach dem Entfernen auf das Blatt, in das sie eingewickelt war�...
-
Seite 16: Einsetzen Des Papierschachts
Installation des Druckers Schließen Sie die Haupteinheit� Wenn die Haupteinheit geschlossen wird, beginnt der Drucker mit der Initialisierung� (Es werden fünf leere Blätter ausgegeben�) Die Papierinitialisierung trennt die äußere, eventuell verschmutzte Papierschicht ab� Beachten Sie, dass keine Papierinitialisierung erfolgt, wenn der ON/Standby-Schalter des Druckers nach dem Einlegen des Papiers eingeschaltet wird�... -
Seite 17: Entsorgen Der Papierschnipsel
Installation des Druckers Entsorgen der Papierschnipsel Beim Schneiden des Papiers entstehen Papierschnipsel, die in der Abfallbox gesammelt werden. Leeren Sie die Abfallbox jedes Mal, wenn das Papier ersetzt wird. Lösen Sie den Öffnungshebel, und ziehen Sie die Haupteinheit heraus� Ziehen Sie den Papierhebel nach oben, und heben Sie die vordere Abdeckung an�... -
Seite 18: Fehlerbehebung
Fehlerbehebung Fehleranzeige Der Zustand der LED-Anzeigen (leuchtet, blinkt, aus) verweist auf den Produktstatus� leuchtet, blinkt, aus� LED-Anzeige Status Zustand Siehe POWER RIBBON Papier zu Ende Legen Sie eine neue Papierrolle ein� S�12 PAPER ERROR POWER Farbband zu RIBBON Legen Sie ein neues Farbband ein� S�12 Ende PAPER... -
Seite 19: Beheben Von Fehlern
Fehlerbehebung Beheben von Fehlern Lösen Sie den Öffnungshebel, und ziehen Sie die Haupteinheit heraus� Nehmen Sie die Farbbandkassette aus der Druckereinheit� Beheben Sie den Fehler gemäß der entsprechenden Vorgehensweise� „Papierstau im Drucker“ (siehe diese Seite), „Im Drucker verfangenes Farbband“ (siehe S� 20), „Drucker stoppt bei teilweise geschnittenem Papier“... -
Seite 20: Im Drucker Verfangenes Farbband
Fehlerbehebung Im Drucker verfangenes Farbband Ziehen Sie das Farbband heraus� Schneiden Sie das Farbband ab� Entfernen Sie vorsichtig das in der Druckeinheit verbliebene Farbband� Im Drucker verbliebene Farbbandreste könnten die Druckqualität beeinträchtigen� Reinigen Sie in solchen Fällen die Druckwalze� (siehe „Druckwalze“ auf S� 22)� Setzen Sie das Farbband wieder zusammen und befestigen Sie es mit Klebeband oder ähnlichen Materialien�... -
Seite 21: Drucker Stoppt Bei Teilweise Geschnittenem Papier
Fehlerbehebung Drucker stoppt bei teilweise geschnittenem Papier Stellen Sie den ON/Standby-Schalter auf Standby und dann wieder auf ON� Der Papierstau wird gelöst und das Schneidemesser kehrt wieder an seine Bereitschaftsposition zurück� • Kontaktieren Sie einen Kundendienstvertreter, wenn Sie das Papier nicht lösen können�... -
Seite 22: Reinigung
Reinigung Druckwalze Wenn auf den Ausdrucken in regelmäßigen Abständen ein Einzug zu sehen ist (etwa jede 50 mm) oder wenn die Rückseite der Ausdrucke (weiße Seite) schmutzig ist, dann reinigen Sie die Druckwalze� Es könnte sich Staub, Schmutz, Klebstoff etc� vom Farbband oder dem Papier auf der Druckwalze befinden. -
Seite 23: Spezifikationen
Spezifikationen Druckmethode Thermische Farbstoffsublimationsübertragung Breitenrichtung 11,8 dot/mm (300 dpi) Hohe 11,8 dot/mm (300 dpi) Auflösung Geschwindigkeit Papiereinzugsrichtung Hohe 23,6 dot/mm (600 dpi) Qualität L ( 3�5×5 ) 89 mm x 127 mm PC ( 4×6 ) 101 mm x 152 mm Druckgröße 2L ( 5×7 ) 127 mm x 178 mm...
