DNP SnapLab SL620 Schnellstartanleitung Seite 11

DS-SL620

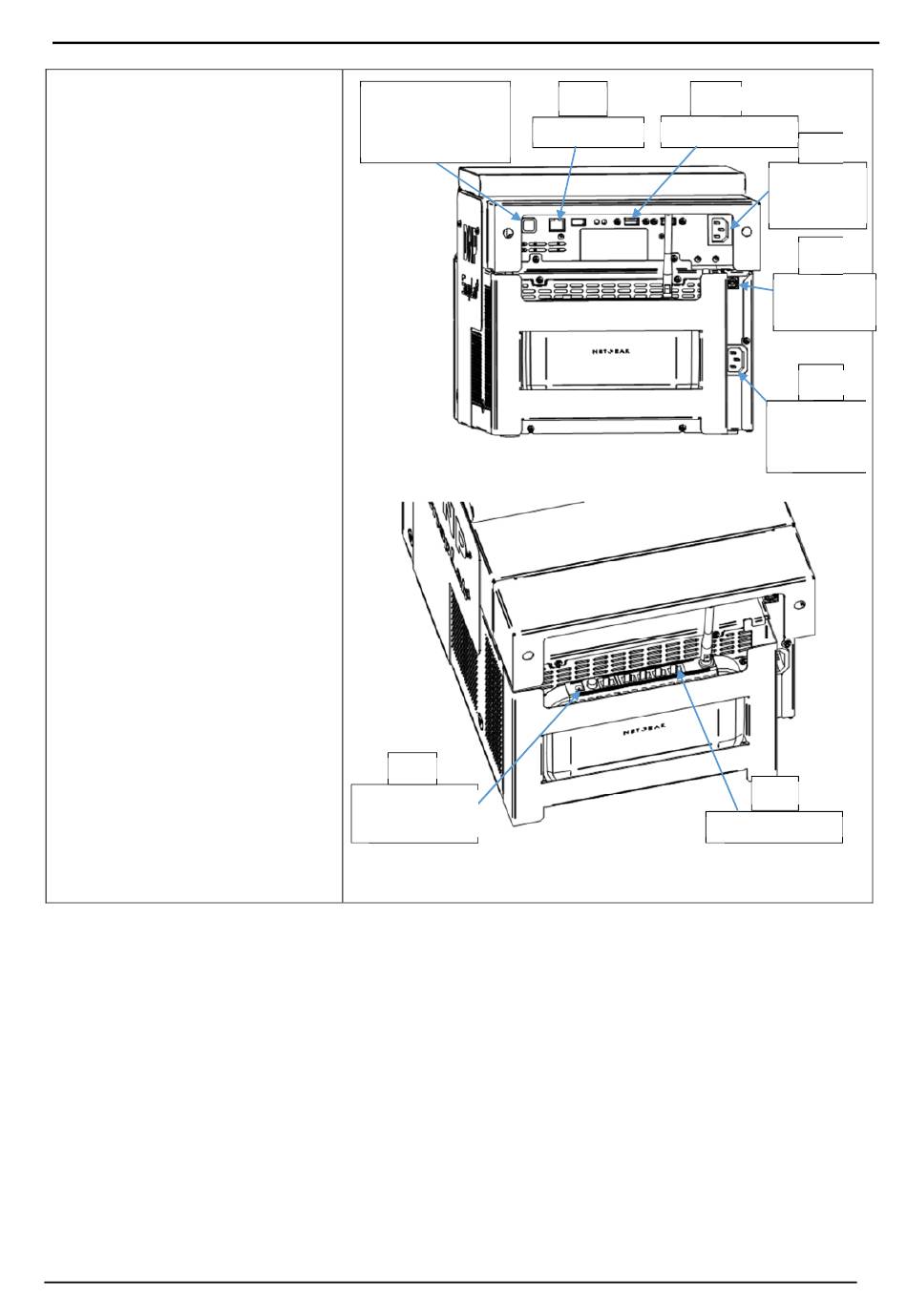

14. Das USB-Kabel vom DS-Tmini an
den Drucker DS620 anschließen.
15. Das Netzwerkkabel an das DS-
Tmini und den Router (Anschluss
1 bis 4, NICHT an den blauen
Anschluss) anschließen.
16. Das Spannungsversorgungskabel
an das DS-Tmini anschließen.
17. Das Spannungsversorgungskabel
an den Drucker
anschließen.
18. Das Spannungsversorgungskabel
an den Netgear-Router
anschließen.
EIN/AUS-
Schalter des DS-
Tmini
DS620
18
Spannungs-
versorgung
Montage- und Schnellstartanleitung V.1.0
15 14
USB-Anschluss
Netzwerk
16
Netzsteckd
ose für DS-
Tmini
14
USB-
Anschluss
17
DS620
Steckdose
15
Netzwerk
11
