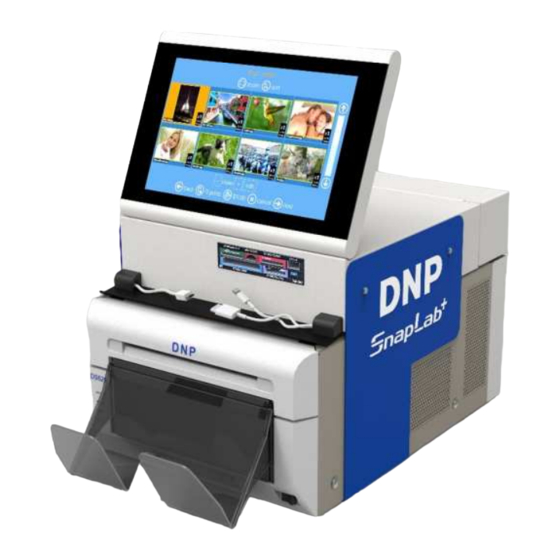

DS-SL620 Montage- und Schnellstartanleitung V.1.0 Zusammenfassung Einzelheiten finden Sie im Anwenderhandbuch zur Photo Editing Software, das auf unserer Website www.dnpphoto.eu, zum Download bereitsteht. Kapitel Zusammenfassung..............................3 Warnhinweise .............................5 Warnhinweis zum Netzanschluss ........................5 Für Kunden in Europa ............................5 Kapitel Montage ..............................6 Packungsinhalt ..............................6 Befestigen des DS-Tmini am Drucker DS620 .......................7 Kapitel Schnellstartanleitung...
Seite 4
DS-SL620 Montage- und Schnellstartanleitung V.1.0...
DS-SL620 Montage- und Schnellstartanleitung V.1.0 Warnhinweise Kapitel Zur Verringerung der Brand- und Stromschlaggefahr das Gerät vor Niederschlag und Feuchtigkeit schützen. Zur Vermeidung eines Stromschlags die Abdeckungen des DS-Tmini und des Druckers nicht öffnen. Wartungsarbeiten nur durch hierfür qualifiziertes Personal durchführen lassen. FÜR ERDUNG DES GERÄTS SORGEN.
DS-SL620 Montage- und Schnellstartanleitung V.1.0 Befestigen des DS-Tmini am Drucker DS620 Die beiden unteren Schrauben an der Rückseite des Druckers lösen. Die Router-Halterung von oben her so aufschieben, dass danach Schlitze zwischen Schrauben und der Rückwand des DS620 angeordnet sind. Die beiden Schrauben leicht anziehen.
Seite 8
DS-SL620 Montage- und Schnellstartanleitung V.1.0 Router dafür vorgesehene Halterung einsetzen.
Seite 9
DS-SL620 Montage- und Schnellstartanleitung V.1.0 Zum Öffnen der Verriegelung des DS620 Öffnungshebel betätigen Mechanik ca. 10 cm weit herausziehen. Das DS-Tmini behutsam auf den DS620 aufsetzen. DS-Tmini nach hinten schieben, bis die beiden Haken an der Vorderseite in der oberen Abdeckung des DS620 einhaken.
Seite 10
DS-SL620 Montage- und Schnellstartanleitung V.1.0 Mit den beiden M3-Schrauben, die der rückseitigen Halterung beiliegen, diese an der Rückseite des DS-Tmini befestigen. beiden seitlichen Halterungen an den Seiten des DS-Tmini befestigen. Dabei ist zu beachten, dass sich die rechte und die linke Seite voneinander unterscheiden nicht vertauscht werden dürfen.
Seite 11
DS-SL620 Montage- und Schnellstartanleitung V.1.0 EIN/AUS- Das USB-Kabel vom DS-Tmini an Schalter des DS- den Drucker DS620 anschließen. USB-Anschluss Netzwerk Tmini Das Netzwerkkabel an das DS- Tmini und den Router (Anschluss Netzsteckd ose für DS- 1 bis 4, NICHT an den blauen Tmini Anschluss) anschließen.
DS-SL620 Montage- und Schnellstartanleitung V.1.0 Schnellstartanleitung Kapitel Sich vergewissern, dass alle Spannungsversorgungskabel (Drucker, Router und DS-Tmini) angeschlossen sind. Inbetriebnahme des SL620 1) Den Drucker DS620 einschalten. 2) Medien in den Drucker einlegen (vgl. Schnellstartanleitung zum DS620). 3) Das DS-Tmini einschalten (Der EIN-Schalter befindet sich an der Rückseite.) ...
Seite 13
DS-SL620 Montage- und Schnellstartanleitung V.1.0 3) Wählen Sie „Settings“ (Einstellungen) > „Language“ (Sprache). Zur Wahl stehende Sprachen Tschechisch Japanisch Englisch Polnisch Finnisch Portugiesisch Französisch Rumänisch Deutsch Russisch Griechisch Spanisch Ungarisch Ukrainisch Italienisch Zur Wahl stehende Sprachen: Zur Nutzung Administration Photo Editing Software stehen die vorstehend aufgeführten...
DS-SL620 Montage- und Schnellstartanleitung V.1.0 Druckauftrag erstellen Hierbei handelt es sich um den Ablauf zum Erstellen und Drucken von einseitig bedruckten Produkten. 1) Wählen Sie „Prints“ (Abzüge). 2) Geben Sie das Medium bzw. den Ort an, auf dem die Bilder gespeichert sind, beispielsweise einen Ordner.
Seite 15
DS-SL620 Montage- und Schnellstartanleitung V.1.0 4) Legen Sie Produkt- und Finish-Typ fest. 5) Bearbeiten Sie die Druckmenge, schneiden und optimieren Sie die Bilder, fügen Sie Text hinzu. 6) Add Text (Text hinzufügen). Um die Größe und die Orientierung des Textes zu ändern, die Drehschaltfläche antippen und drehen.
Seite 16
DS-SL620 Montage- und Schnellstartanleitung V.1.0 7) Order Summary (Auftragsübersicht). 8) Geben Sie den Kundennamen ein. 9) Tippen Sie auf „Next“ (Weiter), um die Bestellung abzuschließen.
DS-SL620 Montage- und Schnellstartanleitung V.1.0 Herunterfahren des SL620 1) Durch Berühren zunächst der linken, dann der rechten Ecke des Monitors das Hauptbedienfeld öffnen. 2) Die Schaltfläche Computer shutdown (Computer herunterfahren) antippen. 3) Warten, bis sich das DS-Tmini automatisch ausgeschaltet hat. 4) Den Drucker DS620 ausschalten.
DS-SL620 Montage- und Schnellstartanleitung V.1.0 Behebung von Störungen Kapitel Bei technischen Problemen und Fragen wenden Sie sich bitte an das DNP-PIE-Support-Team unter der Adresse: support@dnpphoto.eu Einzelheiten finden Sie im Anwenderhandbuch zur Photo Editing Software, das auf unserer Website www.dnpphoto.eu zum Download bereitsteht.
