AOpen AX6BC Kurzanleitung Zur Installation

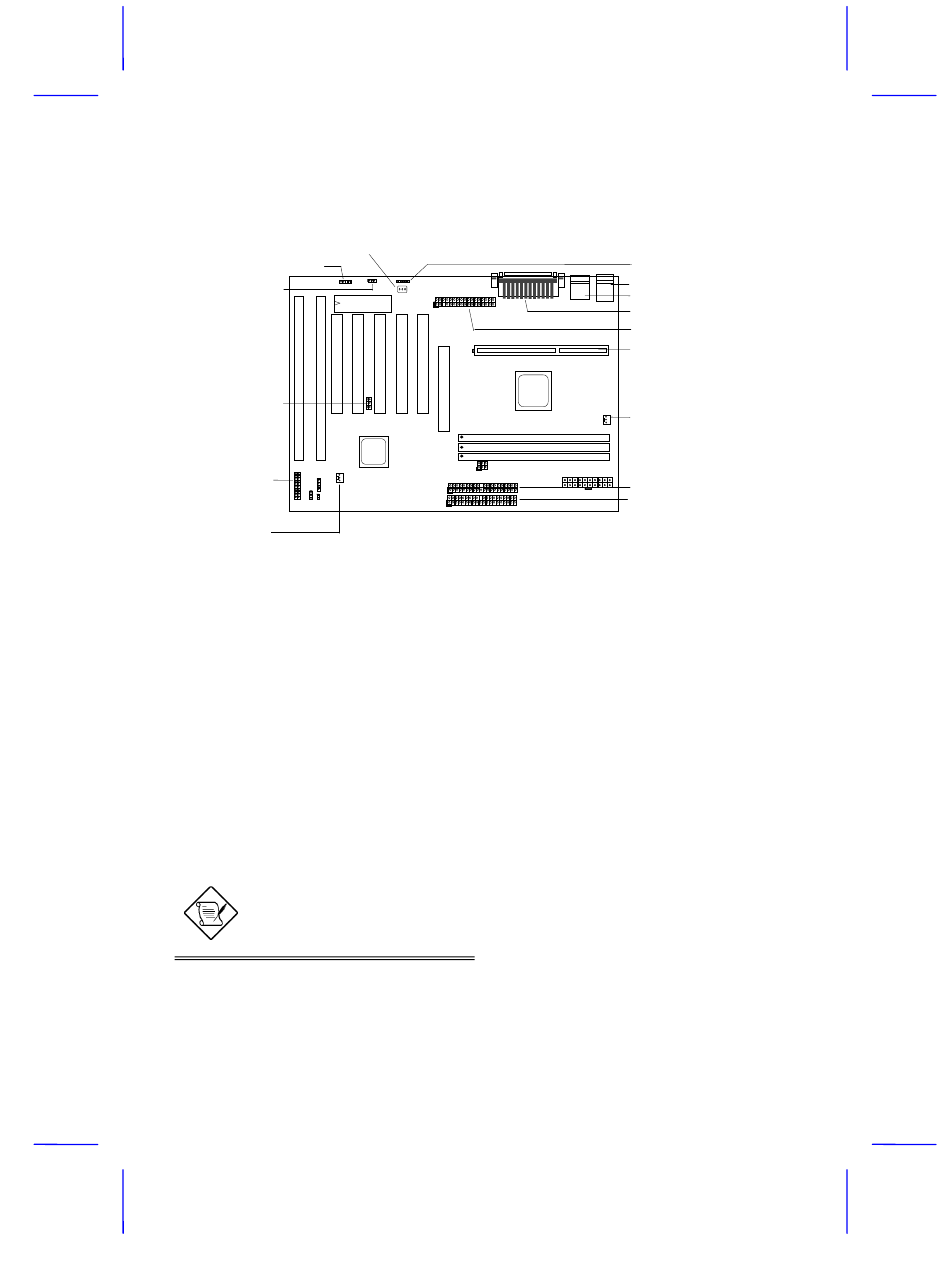

AOpen bedankt sich für den Kauf der AX6BC-Systemplatine. Diese Anleitung hilft Ihnen bei der Installation des
Systems. Die folgende Abbildung zeigt, wo sich die Brücken und Steckanschlüsse auf der Systemplatine
befinden:
LAN-WKUP: Anschluß für LAN-Weckfunktion
WKUP:Anschluß für Weckfunktion
JP14:CMOS löschen
SB-Verbindungsanschluß
Vorderseite
Lüfter
Es sind viele Sonderfunktionen, siehe unten, auf der AX6BC-Platine integriert:
Brückenloses Design Pentium II VID-Signal- und SMbus-Taktgenerator erkennt automatisch die CPU-
Spannung und ermöglicht dem Benutzer das Einstellen der CPU-Frequenz über das CMOS-Setup; Brücken
oder Schalter sind nicht erforderlich.
Batterielose Systemplatine Im AX6BC ist ein EEPROM und ein Sonderschaltkreis (Patent wurde beantragt)
integriert, mit dem Sie Ihre aktuellen CPU- und CMOS-Setup-Konfigurationen ohne Batterie abspeichern
können. Die Echtzeituhr (RTC) läuft auch solange, wie das Netzkabel mit der Steckdose verbunden ist.
Suspend zur Festplatte Diese Funktion speichert Ihre Arbeit auf die Festplatte und nimmt ihren Betrieb nach
kurzer Zeit wieder auf.
Null-Spannung-Modem-Weckfunktion Mittels dieser Funktion ist es möglich, das System ganz auszuschalten
und bei Beantwortung eines Telefonanrufs, wie durch einen Anrufbeantworter oder beim Senden/Empfangen
eines Faxes, automatisch aufzuwecken.
RTC-Weckzeitgeber Programmieren Sie das Datum/die Uhrzeit, um Ihr System aufzuwecken.
Überstromschutz Der CPU-Überstromschutz verhindert einen zufälligen Kurzschluß.
CPU-Hitzeschutz Warnsignal, wenn die CPU-Temperatur höher als der im voraus festgelegte Wert ist.
Lüfterüberwachung Zwei Lüfteranschlüsse dienen zur Ausgabe eines Warnsignals, wenn der CPU- oder
Gehäuselüfter versagen.
Systemspannungsüberwachung Dieses Design überwacht fortlaufend die Arbeitsspannung Ihres Systems.
Sperrwandler Leistungsstarker Sperrwandler für zukünftige CPU.
SoundBlaster-Verbindung Besitzen Sie eine Creative-kompatible PCI-Soundkarte, müssen Sie diese Karte
aus Kompatibilitätsgründen under DOS mit diesem Steckanschluß verbinden.
Zertifikat FCC DoC Die AX6BC hat den FCC DoC-Test bestanden. Die Strahlung ist sehr niedrig, so daß ein
beliebiges Gehäuse aufgesetzt werden kann.
Hinweis: Diese Kurzanleitung zur Installation ist nur für eine schnelle Bezugnahme gedacht.
Weitere Informationen entnehmen Sie bitte dem Benutzerhandbuch.
Einstellung der CPU-Kernspannung
Diese Systemplatine unterstützt die Pentium II VID-Funktion zur automatischen Erkennung der CPU-
Kernspannung im Bereich von 1,3 V bis 3,5 V.
Kurzanleitung zur Installation
~13~
IIrDA-Anschluß
Anschluß für PS/2-Maus/Tastatur
USB-Anschluß
COM1/COM2-Anschluß
Anschluß für Steuereinheit
des Diskettenlaufwerks
CPU-Steckplatz 1
CPU-Lüfter
IDE2-Anschluß
IDE1-Anschluß
