AOpen AX6B Schnellinstallations-Anleitung

Vielen Dank für Ihren Kauf von AOpen's AX6B Motherboard. Diese Anleitung wird Ihnen bei der Installation des

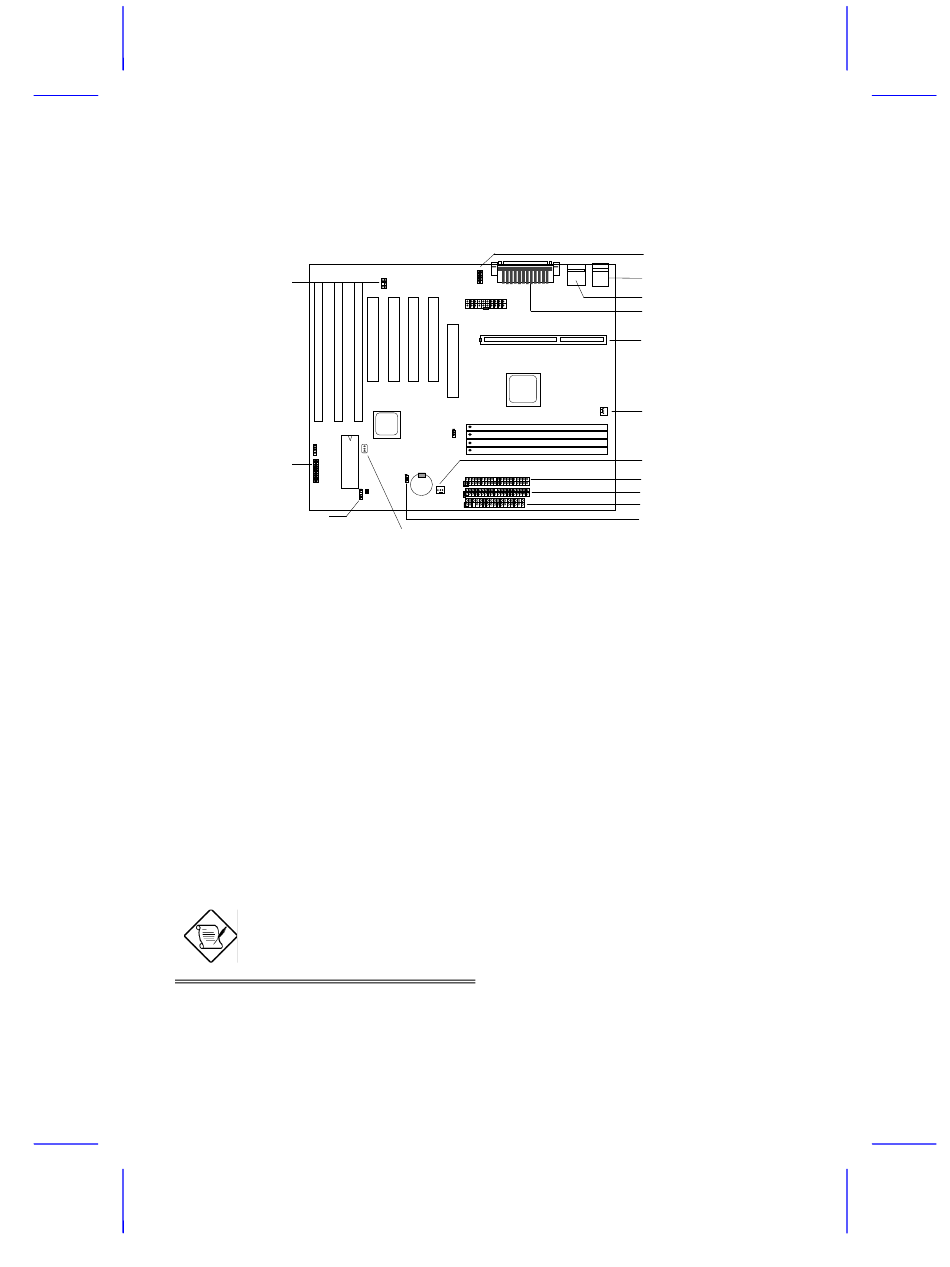

Systems helfen. Das folgende Bild zeigt die Stellung der Brücken und Anschlüsse auf diesem Motherboard:
SB-Link Anschluß
Panel
WKUP: Wake Up Anschluß
Das AX6B umfaßt viele besondere Funktionen:
Brückenloses Design Pentium II VID-Signal und Smbus-Taktgenerator bieten automatische Erkennung von
CPU-Spannung und erlauben dem Anwender die Einstellung der CPU-Frequenz über adas CMOS-Setup, ohne
daß Brücken oder Umschalter benötigt werden.
Breitband-CPU-Kernspannung Dieses Motherboard unterstützt CPU-Kernspannungen von 1.3V bis 3.5V, die
auf verschiedene zukünftige CPU-Typen angewendet werden kann.
Batterieloses Motherboard AX6B verwendet EEPROM und spezielle Schaltkreise (zum Patent angemeldet),
mit denen Sie Ihre aktuellen CPU- und CMOS-Setupkonfigurationen speichern können, ohne eine Batterie zu
benötigen. Die RTC (real time clock) läuft ebenfalls weiter, solange der Netzstecker eingesteckt ist..
Suspend to Hard Drive Unterstützt vom BIOS, speichert diese Funktion Ihre Arbeit und nimmt sie innerhalb
kürzester Zeit wieder auf.
Null-Spannung Modem-Weckfunktion Mit dieser Funktion kann das System komplett abgeschaltet werden
und automatisch "aufwachen", um Telefonfunktionen auszuführen, wie z.B. Anrufe beantwortenoder Faxe
senden/empfangen.
RTC Weckschaltuhr Programmieren Sie hier das Datum bzw. die Zeit ein, zu der Ihr System aufwachen soll.
Überspannungsschutz Überspannungsschutz zur Vermeidung ungewollter Kurzschlüsse.
CPU Thermalschutz Warnt, wenn die CPU-Temperatur höher als der vorbestimmte Wert ist.
Ventilatorüberwachung Zwei Ventilatoranschlüsse warnen, wenn CPU oder Gehäuseventilator versagen.
Systemspannungsüberwachung Dieses Design überwacht kontinuierlich Ihre Systemspannung.
Umschaltregler Hocheffizienter Umschaltregler für zukünftige CPU.
Anschluß für PCI-Soundkarte Sollten Sie eine Creative-kompatible PCI-Soundkarte haben, müssen Sie die
Karte mit diesem Anschluß verbinden, damit Kompatibilität unter DOS gewährleistet ist.
FCC DoC-Zertifikat AX6B hat den FCC DoC-Test bestanden. Die Strahlung ist sehr niedrig, Sie können es in
jeder Art von Gebäude einsetzen.
Anmerkung: Diese Anleitung zur Schnellinstallation dient nur als schnelle Referenz. Für mehr
Information lesen Sie bitte das Anwenderhandbuch.
Einstellung der CPU-Kernspannung
Dieses Motherboard unterstützt die VID-Funktion des Pentium II (Klamath), die CPU-Kernspannung wird
automatisch erkannt, der Bereich liegt bei 1.3V bis 3.5V.
Schnellinstallation
LAN-WKUP: LAN Wake Up Anschluß
~13~
IrDA Anschluß
PS/2 MS und KB2 Anschluß
USB Anschluß
COM1, COM2 und DRUCKER
CPU SLOT 1
CPU FAN
FAN
IDE2 Anschluß
IDE1 Anschluß
FDC Anschluß
JP14: CMOS lösch.
