Vielen Dank für Ihren Kauf von AOpen's AX6L Motherboard. Diese Anleitung wird Ihnen bei der Installation des

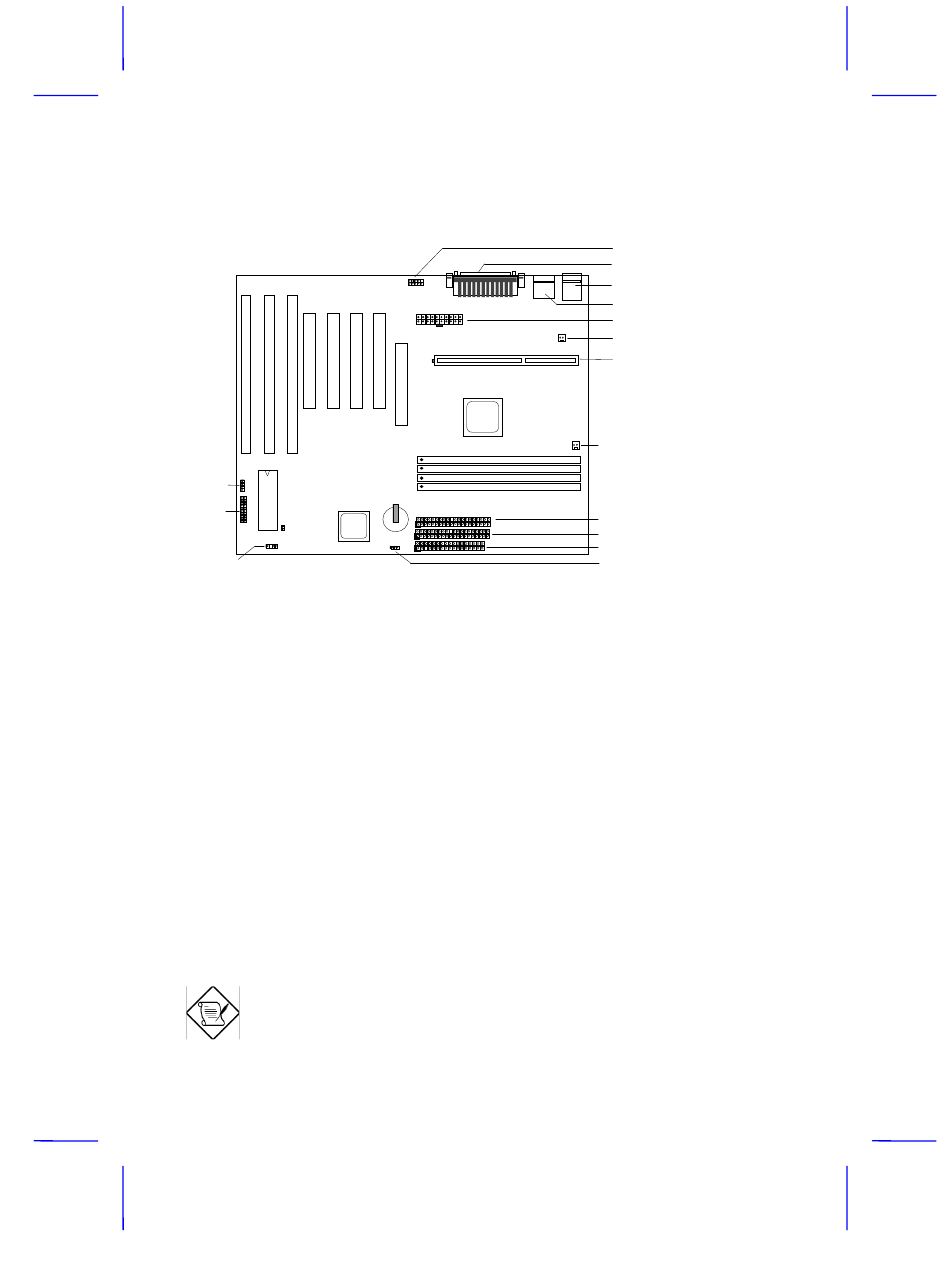

Systems helfen. Das folgende Bild zeigt die Stellung der Brücken und Anschlüsse auf diesem Motherboard:
HDD LED
Panel
WKUP: Aufweck-Anschluß
Das AX6L umfaßt viele besondere Funktionen:
Brückenloses Design Pentium II VID Signal und Smbus-Taktgenerator bieten automatische Erkennung der
CPU-Spannung und erlauben Ihnen die Einstellung der CPU-Frequenz über das CMOS-Setup, ganz ohne
Brücken oder Schalter.
Batterieloses Motherboard AX6L verwendet EEPROM und spezielle Schaltkreise (zum Patent angemeldet),
mit denen Sie Ihre aktuellen CPU- und CMOS-Setupkonfigurationen speichern können, ohne eine Batterie zu
benötigen. Die RTC (real time clock) läuft ebenfalls weiter, solange der Netzstecker eingesteckt ist..
Suspend to Hard Drive Diese Funktion speichert Ihre Arbeit zur Festplatte und nimmt sie nach einer kurzen
Zeit wieder auf.
Modem-Weckfunktion Mit dieser Funktion kann das System sich komplett abschalten und automatisch zum
Beantworten eines Anrufs aufwachen, wie z.B. als Anrufbeantworter oder Faxgerät.
RTC Weckschaltuhr Programmieren Sie hier das Datum bzw. die Zeit ein, zu der Ihr System aufwachen soll.
Überspannungsschutz Full-Line (5V, 12V, 3.3V und CPU) Überspannungsschutz zur Vermeidung ungewollter
Kurzschlüsse.
CPU Thermalschutz Warnt, wenn die CPU-Temperatur höher als der vorbestimmte Wert ist..
CPU-Ventilatorüberwachung Das System gibt Alarm bei Fehlfunktionen des CPU-Ventilators, um Überhitzung
des CPU zu vermeiden.
Systemspannungsüberwachung Dieses Design überwacht kontinuierlich Ihre Systemspannung.
Umschaltregler Hocheffizienter Umschaltregler für zukünftige CPU.
75/83.3MHz Externer Takt Für anwenderfreundliche Bedienung verfügt das AX5T über einen externen
75/83.3MHz-Takt. Bitte beachten Sie, daß Sie "over-clocking" auf Ihr eigenes Risiko durchführen.
FCC DoC-Zertifikat AX6L hat den FCC DoC-Test bestanden. Die Strahlung ist sehr niedrig, Sie können es in
jeder Art von Gebäude einsetzen.
Anmerkung: Diese Anleitung zur Schnellinstallation dient nur als schnelle Referenz. Für mehr
Information lesen Sie bitte das Anwenderhandbuch.
Schnellinstallation
IrDA Anschluß
COM1, COM2 und PRINTER
PS/2 MS und KB2 Anschluß
USB Anschluß
PWR2: ATX Strom
FAN
CPU SLOT 1
CPU FAN
IDE2 Anschluß
IDE1 Anschluß
FDC Anschluß
JP14: CMOS
löschen
~13~
