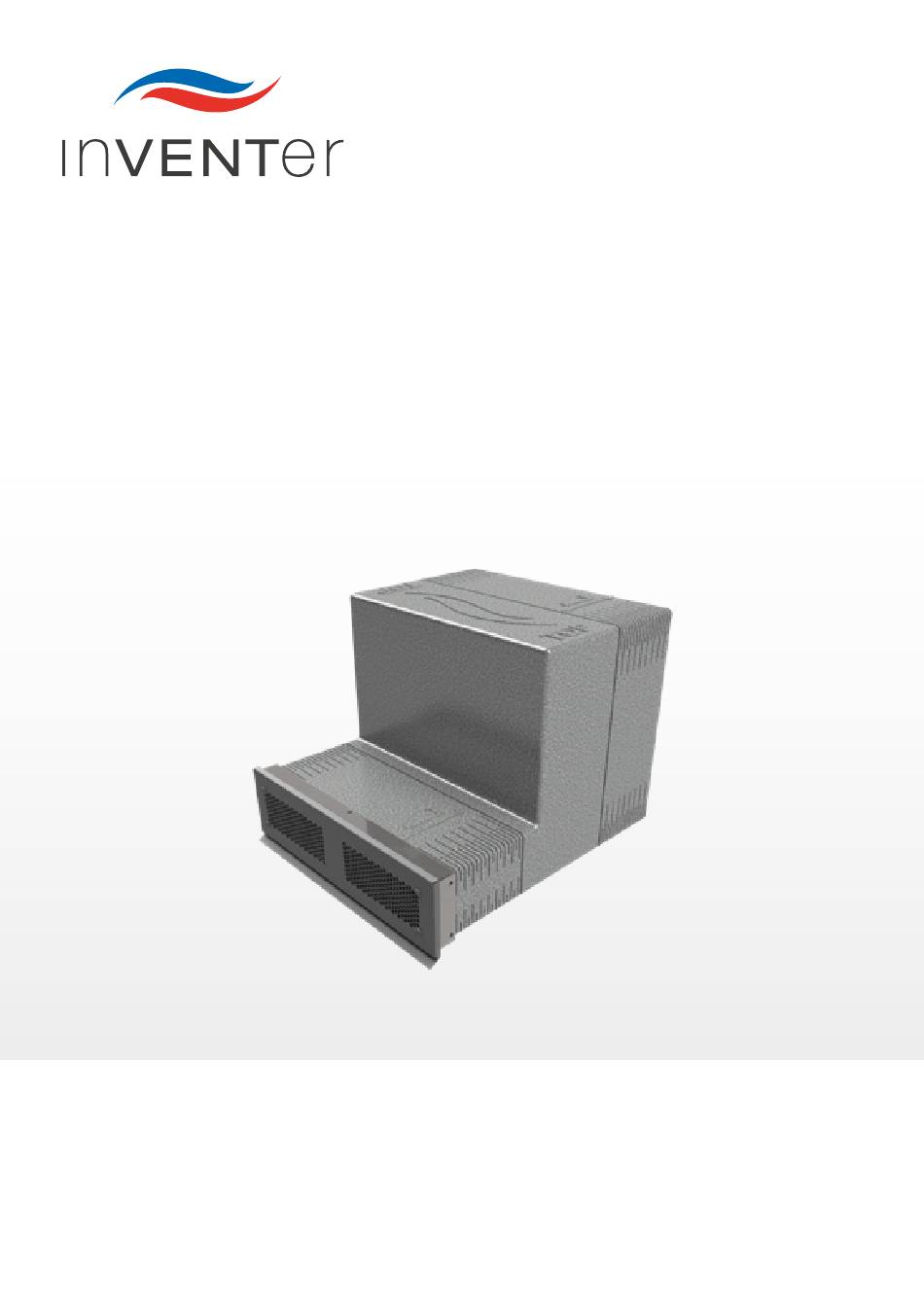

- Seite 1 Montageanleitung Außenabschluss Nordic Fassadenabschluss Nordic Außengitter Nordic V-290x89 www.inventer.de...
-
Seite 2: Marken, Urheber- Und Schutzrechte
Handelsmarke der inVENTer GmbH. ® Das Urheberrecht dieses Dokuments verbleibt beim Hersteller. Rechte an allen Inhalten und Bildmaterial: © inVENTer GmbH 2021. Alle in dieser Dokumentation verwendeten Marken sind das Eigentum Ihrer jeweiligen Hersteller und sind hiermit anerkannt. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Inhaltsverzeichnis Benutzer- und Sicherheitshinweise ....................4 Benutzerinformation ........................ 4 Sicherheitshinweise ......................... 5 Übersicht: Außenabschluss Nordic ....................7 Aufbau ............................. 7 Maßzeichnungen ........................8 Montagevorbereitung ........................9 Erforderliche Mindestwandstärken ..................9 Position der Wandöffnung ....................... 10 Schnittzeichnung der Einbausituation ..................12 Einbau und Montage ........................ -
Seite 4: Benutzer- Und Sicherheitshinweise
BENUTZER- UND SICHERHEITSHINWEISE Benutzer- und Sicherheitshinweise Danke, dass Sie sich für ein Qualitätsprodukt von inVENTer entschieden haben! Dieses Kapitel gibt Ihnen einen Überblick über die grundsätzlichen Sicherheitsvorkehrungen für einen sicheren und einwandfreien Betrieb Ihres Lüftungssystems. Benutzerinformation Sicherheits- und Warnhinweiskonzept Die Sicherheits- und Warnhinweise in dieser Montage- und Bedienungsanleitung sind einheitlich aufgebaut und mit einem Symbol auf der linken Seite des Hinweises gekennzeichnet. -
Seite 5: Sicherheitshinweise
Die Nichtbeachtung von Sicherheitshinweisen kann zu Personen- und/oder Sachschäden führen. Bestimmungsgemäßer Gebrauch "Nordic" bezeichnet einen Außenabschluss für inVENTer Lüftungsgeräte. Die dazugehörenden Komponenten dürfen nur in Verbindung mit einem solchen montiert werden. Allgemeine Hinweise • Beachten Sie beim Einbau der Komponenten für diese Variante die jeweiligen gültigen Normen, Vorschriften und Richtlinien. -
Seite 6: Reinigung Und Pflege
BENUTZER- UND SICHERHEITSHINWEISE von mindestens 10 mm Stärke angebracht werden. Wir empfehlen eine biozide Voreinstellung/ wasserabweisende Vorbehandlung der Fassadenoberfläche um den Fassadenabschluss/das Außengitter. Befragen Sie dazu Ihren Planer! • HINWEIS: Nutzen Sie beim Anbringen von Komponenten in (Außen-)Wände mit Dämmung Dämmstoffdübel, um eine sichere Befestigung der Komponenten zu gewährleisten. -
Seite 7: Übersicht: Außenabschluss Nordic
ÜBERSICHT: AUßENABSCHLUSS NORDIC Übersicht: Außenabschluss Nordic Der "Nordic" ist ein fassadenbündiger Außenabschluss der inVENTer Lüftungsgeräte. Durch seine variable Bauweise eignet sich der Fassadenabschluss sowohl für einschaliges (zum Beispiel Fassaden mit Verblender/Klinker) als auch für zweischaliges Mauerwerk (Fassaden mit Wärme- dämmverbundsystem [WDVS]). -
Seite 8: Maßzeichnungen
ÜBERSICHT: AUßENABSCHLUSS NORDIC Maßzeichnungen Fassadenabschluss Nordic ≤ 90 ≤ 105 Abbildung 2: Maßzeichnung Fassadenabschluss Nordic 1 Fassadenabschluss 2 Adapter Wandeinbauhülse (� 100 mm, � 160 mm, � 200 mm) 3 Einbaukennzeichnung Schiebehülse M3x0,5 Ø Abbildung 3: Maßzeichnung Schiebehülse V-284x74x20 1 Schiebehülse 3 Befestigungsbohrungen Außengitter (4 x) 2 Befestigungsbohrungen Fassadenabschluss (6 x) -
Seite 9: Außengitter
MONTAGEVORBEREITUNG Außengitter Ø 12,4 Abbildung 4: Maßzeichnung Außengitter Nordic V-290x89x12 1 Außengitter 3 Abtropfkante 2 Luft-Auslass Wabengitter 4 Befestigungsbohrungen (4 x) Montagevorbereitung Erforderliche Mindestwandstärken Klinkeraufbau Dämmung WDVS (115 mm Steine) Aufschlag WEH � Produkt Mindestdämm- Mindest-Gesamt- Mindest-Gesamt- [mm] stärke [mm] wandstärke [mm] wandstärke [mm] Connect... -
Seite 10: Position Der Wandöffnung
MONTAGEVORBEREITUNG Position der Wandöffnung Wandeinbauhülse � 100 mm Ø 115 ≥ 250¹ Abbildung 5: Maßzeichnung Wandöffnung für Wandeinbauhülse �100 (Innenansicht) 1 Wandöffnung 4 Tür-/Fensterrahmen 2 Kontur Außengitter 5 Laibung 3 Unterkante Sturz Dämmstärke und evtl. Rollladen an Außenwand beachten! Mindestabstand zu Bauteilen an der Außen- und Innenwand Abmessungen Bezeichnung Tiefe/Länge [mm]... - Seite 11 MONTAGEVORBEREITUNG Wandeinbauhülse � 160 mm Wandeinbauhülse � 200 mm Ø 180 ≥ 250¹ Ø 225 ≥ 250¹ Abbildung 6: Maßzeichnung Wandöffnung für Abbildung 7: Maßzeichnung Wandöffnung für Wandeinbauhülse �160 Wandeinbauhülse �200 (Innenansicht) (Innenansicht) 1 Wandöffnung 4 Tür-/Fensterrahmen 2 Kontur Außengitter 5 Laibung 3 Unterkante Sturz Dämmstärke und evtl.
-
Seite 12: Schnittzeichnung Der Einbausituation
MONTAGEVORBEREITUNG Schnittzeichnung der Einbausituation Wandeinbauhülse � 100 mm Einbauvariante 1: Zweischaliges Mauerwerk mit Verblender (Klinker) ≤ 90 1 – 2° Wandstärke ≥ 355 12,4 Abbildung 8: Schnittzeichnung, beispielhaft dargestellt Lüftungsgerät aV100 ALD Nordic (Seitenansicht) A Innenputz 1 Außengitter mit Dichtungsband B Mauerwerk 2 Abtropfkante C Dämmung mit optionalem Luftspalt... - Seite 13 MONTAGEVORBEREITUNG Einbauvariante 2: Einschaliges Mauerwerk mit Wärmedämmverbundsystem WDVS 120 ... 315 1 – 2° Wandstärke ≥ 250 12,4 Abbildung 9: Schnittzeichnung, beispielhaft dargestellt Lüftungsgerät aV100 ALD Nordic (Seitenansicht) A Innenputz 1 Außengitter mit Dichtungsband B Mauerwerk 2 Abtropfkante C Wärmedämmverbundsystem WDVS 3 Schiebehülse Nordic mit Dichtungsband D Außenputz 4 Luftauslass-Öffnung...
- Seite 14 MONTAGEVORBEREITUNG Wandeinbauhülse � 160 mm Einbauvariante 1: Zweischaliges Mauerwerk mit Verblender (Klinker) ≤ 90 1 – 2° Wandstärke ≥ 475 12,4 Abbildung 10: Schnittzeichnung, beispielhaft dargestellt Lüftungsgerät iV-Smart+ Nordic (Seitenansicht) A Innenputz 1 Außengitter mit Dichtungsband B Mauerwerk 2 Abtropfkante C Dämmung mit optionalem Luftspalt 3 Schiebehülse Nordic mit Dichtungsband D Verblender/Klinker...
- Seite 15 MONTAGEVORBEREITUNG Einbauvariante 2: Einschaliges Mauerwerk mit Wärmedämmverbundsystem WDVS 120 ... 315 1 – 2° Wandstärke ≥ 370 12,4 Abbildung 11: Schnittzeichnung, beispielhaft dargestellt Lüftungsgerät iV-Smart+ Nordic (Seitenansicht) A Innenputz 1 Außengitter mit Dichtungsband B Mauerwerk 2 Abtropfkante C Wärmedämmverbundsystem WDVS 3 Schiebehülse Nordic mit Dichtungsband D Außenputz 4 Luftauslass-Öffnung...
- Seite 16 MONTAGEVORBEREITUNG Wandeinbauhülse � 200 mm Einbauvariante 1: Zweischaliges Mauerwerk mit Verblender (Klinker) 1 – 2° 12,4 Wandstärke ≥ 475 Abbildung 12: Schnittzeichnung, beispielhaft dargestellt Lüftungsgerät iV14-MaxAir Nordic (Seitenansicht) A Innenputz 1 Außengitter B Mauerwerk 2 Abtropfkante C Dämmung mit optionalem Luftspalt 3 Schiebehülse Nordic D Verblender/Klinker 4 Luftauslass-Öffnung...
- Seite 17 MONTAGEVORBEREITUNG Einbauvariante 2: Einschaliges Mauerwerk mit Wärmedämmverbundsystem WDVS 120 ... 315 1 – 2° 12,4 Wandstärke ≥ 370 Abbildung 13: Schnittzeichnung, beispielhaft dargestellt Lüftungsgerät iV14-MaxAir Nordic (Seitenansicht) A Innenputz 1 Außengitter B Mauerwerk 2 Abtropfkante C Wärmedämmverbundsystem WDVS 3 Schiebehülse Nordic D Außenputz 4 Luftauslass-Öffnung 5 Fassadenabschluss...
-
Seite 18: Einbau Und Montage
EINBAU UND MONTAGE Einbau und Montage Lesen Sie das Kapitel vor dem Einbau sorgfältig durch, um Einbaufehler zu vermeiden. Die Montage muss durch qualifiziertes Personal erfolgen. Lieferumfang prüfen Überprüfen Sie die Lieferung bei Erhalt, anhand des Lieferscheines, auf Vollständigkeit und Transportschäden. -
Seite 19: Montagehinweise Und -Voraussetzungen
EINBAU UND MONTAGE Montagehinweise und -voraussetzungen HINWEIS Eindringen von Kondenswasser und/oder Algenansammlung um den Fassadenabschluss, die Wandöffnung und das Außengitter. Beschädigung des Mauerwerks/der Außenwand und/oder Verfärbung der Fassade! • Vor Montage des Außenabschlusses Dichtungsband am Außengitter und der Schiebehülse umlaufend befestigen. •... -
Seite 20: Adapter Auswählen
EINBAU UND MONTAGE Adapter auswählen ► Entnehmen Sie den Adapter aus dem Fassa- denabschluss. Wandeinbauhülse � 100 mm Der komplette Adapter wird für die Montage Ihres Lüftungsgerätes verwendet. Wandeinbauhülse � 160 mm ► Schneiden Sie den inneren Ring umlaufend aus dem Adapter. - Seite 21 EINBAU UND MONTAGE Wandeinbauhülse � 160 mm Der größere Ring des Adapters wird für die Mon- tage des Lüftungsgerätes verwendet. Der kleinere Ring des Adapters wird nicht be- nötigt, er kann entsorgt werden. Wandeinbauhülse � 200 mm Es wird kein Adapter für die Montage Ihres ...
-
Seite 22: Fassadenabschluss Und Adapter Zuschneiden
EINBAU UND MONTAGE Fassadenabschluss und Adapter zuschneiden Dargestellt ist hier für beide Einbauvarianten die Wandeinbauhülse � 160 mm, die Montage- schritte gelten aber analog auch für die Wandeinbauhülsen � 100 mm und � 200 mm. Einbauvariante 1: Zweischaliges Mauerwerk mit Verblender (Klinker) Voraussetzung: Der Adapter für ihr Lüftungsgerät ist ausgewählt. - Seite 23 EINBAU UND MONTAGE Einbauvariante 2: Wandaufbau mit Dämmsystem WDVS Voraussetzung: Der Adapter für ihr Lüftungsgerät ist ausgewählt. ► Ermitteln Sie die Einbaulänge: • Addieren Sie Dämmstärke und die Stärke des Außenputzes (C + D). • Ziehen Sie 5 mm für die später aufzusetzende Schiebehülse mit Dichtband ab.
- Seite 24 EINBAU UND MONTAGE Adapter in den Fassadenabschluss einsetzen Dieser Arbeitsschritt ist nur bei Wandeinbauhülsen � 100 mm und � 160 mm auszuführen. Voraussetzung: Fassadenabschluss und Adapter sind auf die Ein- baulänge zugeschnitten. ► Setzen Sie den gewählten Adapter in den Fassadenabschluss ein.
- Seite 25 EINBAU UND MONTAGE ► Schieben Sie die vorbereitete Hülse bis zum Anschlag auf die Auslassöffnung des Fassa- denabschlusses. Achten Sie darauf, dass Sie die Hülse bis zum Anschlag schieben. ► Verschrauben Sie die Schiebehülse jeweils oben, unten und seitlich am Flachkanal. Sie haben die Schiebehülse mit eingeklebtem ...
-
Seite 26: Fassadenabschluss An Der Außenwand Befestigen
EINBAU UND MONTAGE Fassadenabschluss an der Außenwand befestigen Voraussetzung: Option Die Schiebehülse ist montiert. Der Fassadenabschluss wird auf die Wandeinbauhülse geschoben und klemmt fest darauf, eine zusätzlich Fixierung muss nicht erfolgen. Alternativ können Sie den Fassadenabschluss zusätzlich mit dem Mauerwerk verkleben. Folgen Sie dazu der Anleitung zur Verwendung Ihres speziellen Fassadenklebers. -
Seite 27: Einbauvariante 1: Wandaufbau Mit Verblender (Klinker)
EINBAU UND MONTAGE Einbauvariante 1: Wandaufbau mit Verblender (Klinker) Voraussetzung: Die Schiebehülse ist montiert. ► Bringen Sie die Dämmung auf die Außenwand an. ► Erstellen Sie die Klinkerwand. Der Luftauslass wird bündig zur Höhe Schiebehülse in den Klinker integriert. TIPP: Achten Sie beim Erstellen des Klinkermauerwerks darauf, dass sich die Schiebehülse in das Fugenbild einfügt. -
Seite 28: Außengitter Montieren
EINBAU UND MONTAGE Außengitter montieren Schraubendreher, Dichtband 15 mm, Schrauben Voraussetzung: Die Außenwand ist fertiggestellt und eben. Der Fassadenabschluss ist montiert. HINWEIS: Bei der Montage des Außen- gitters an nicht komplett ausgehärte- te Außenwände, wird die Außenwand beschädigt! • Montieren Sie das Außengitter erst, wenn die Außenwand fertiggestellt und vollständig ausgehärtet ist. -
Seite 29: Technische Daten
TECHNISCHE DATEN, LIEFERUMFANG, ENTSORGUNG TECHNISCHE DATEN Technische Daten Es gelten die Technischen Daten, die in der Anleitung Ihres speziellen Lüftungsgerätes angegeben sind. Durch den Einsatz des Außenabschluss Nordic ergeben sich die folgenden Normschallpegeldifferenzen: Normschallpegel- Normschallpegel- Lüftungsgerät Lüftungsgerät differenz [dB] differenz [dB] aV100 Wandeinbau- iV-Smart+ Nordic 42 –... -
Seite 30: Gewährleistung Und Garantie
Beachten Sie den bestimmungsgemäßen Gebrauch, um den Gewährleistungsanspruch aufrecht- zuerhalten. Herstellergarantie Die inVENTer GmbH gibt 5 Jahre Garantie auf alle Elektronikbauteile und die Wandeinbau- hülse, sowie 30 Jahre Garantie auf die Keramik des Wärmespeichers. Diese deckt einen vorzeitigen Produktverschleiß ab. - Seite 31 GEWÄHRLEISTUNG UND GARANTIE Nordic-Variante der iV-Lüftungsgeräte | Montage- und Bedienungsanleitung...
- Seite 32 GmbH inVENTer GmbH Ortsstraße 4a Ortsstraße 4a D-07751 Löberschütz D-07751 Löberschütz www.inventer.de www.inventer.de Änderungen vorbehalten. Änderungen vorbehalten. Keine Haftung für Druckfehler. Keine Haftung für Druckfehler. Artikelnummer: 5050-0002 Version: 1.0 – 04/2021...
