Interruttore di livello
nivotester FTC 422
Manuale breve
di installazione
Interruttore di livello non adatto per
sonde utilizzate in aree con pericolo
di esplosione
Non installare se la tensione di
alimentazione disponibile non
corrisponde a quella riportata sulla
targhetta dello strumento.
A chi utilizza il Nivotester FTC 422
per la prima volta si consiglia di
consultare anche il Manuale
operativo BA 029, prima
dell'installazione.
Endress

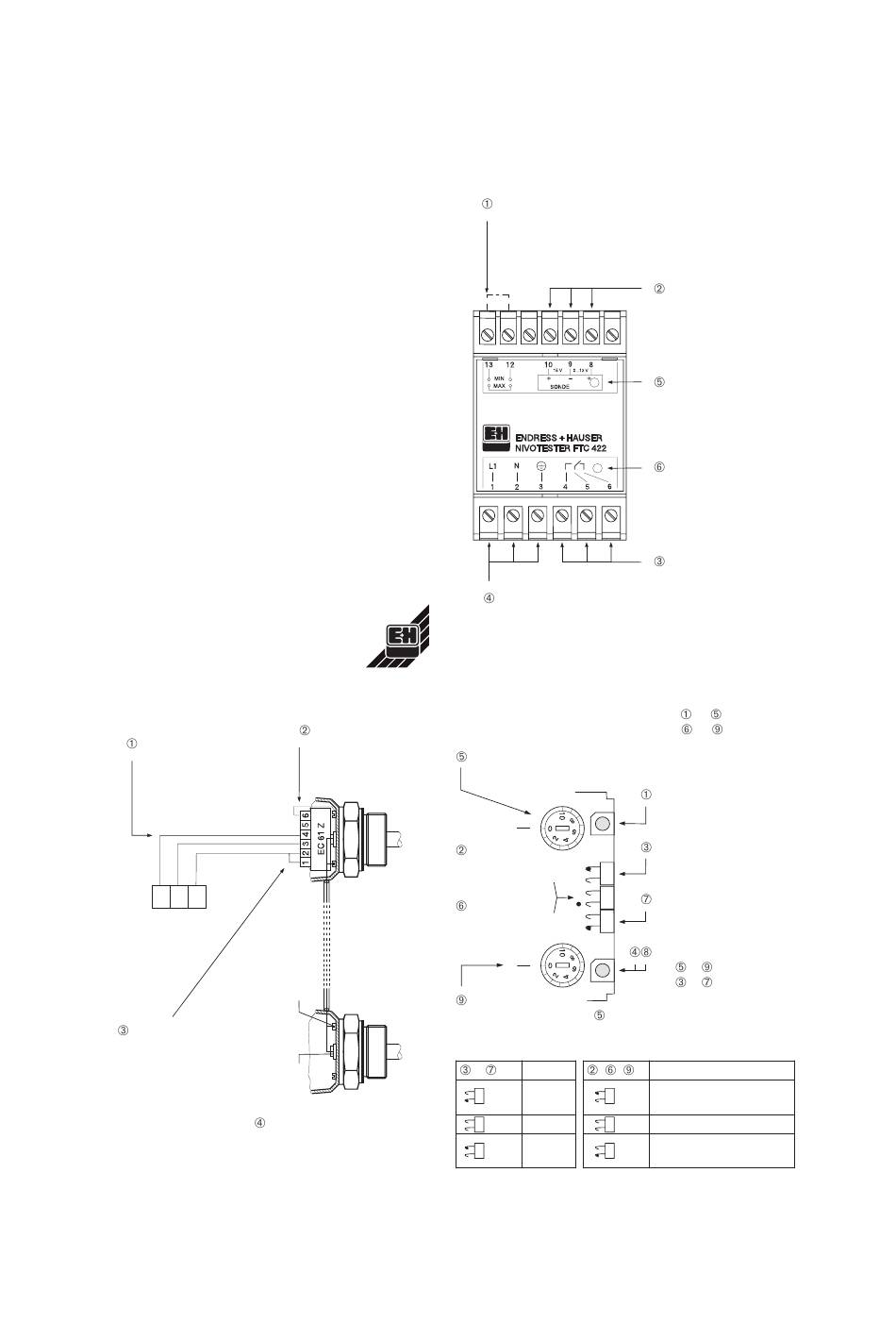

Collegamento all'inserto elettronico
Collegare il Nivotester
all'inserto elettronico
EC 61 Z con cavo
schermato
10 9 8
Nivotester
FTC 422
Schermatura
Se necessario
cortocircuitare
i morsetti 1 e 2
Anima
del cavo
+
Hauser
Collegare a terra
la testa della sonda
tramite il morsetti 6
Se richiesto, collegare
la seconda sonda con
cavo coassiale schermato
Collegamento del Nivotester
Selezionare la modalità di sicurezza:
Nessun ponticello tra i morsetti 12 e 13: Minimo
Ponticello tra i morsetti 12 e 13: Massimo
Collegare l'alimentazione
ai morsetti 1, 2, 3.
Spegnere prima lo strumento
Taratura
Serbatoio pieno: tarare limite superiore:
Serbatoio vuoto: tarare limite inferiore:
Potenziometro 1: –> 0. Ruotare lentamente in senso orario,
quando si accende il LED fermarsi.
Serbatoio pieno:
2
Commutatore
: –>
1
limite superiore
2
Serbatoio vuoto:
3
2
Commutatore
: –>
limite inferiore
Regolare 2:
Tarare limite inf. come
.
Commutatore 2: –> normale funzionamento
e
Campo
,
,
1, 3
I
1, 3
II
1, 3
III
Collegare i morsetti
8, 9, 10 all'inserto
elettronico EC 61 Z.
Vedere sotto
Il LED verde è acceso
durante il normale
funzionamento dello
strumento
Il LED rosso si
accende quando il relè
è de-energizzato
Collegare il relè
d'allarme, la sirena,
ecc. ai morsetti 4, 5, 6.
Vedere BA 029
...
...
Assicurarsi che il LED
verde sia acceso
Commutatore 1: –>
Campo I,
Regolare 1: 0 –> 10
Commutatore 3: –>
Campo I,
Regolare 2: 0 –> 10
Se il LED cambia colore
–>
o
, altrimenti
–>
o
al successivo
campo di taratura
Modalità
Tarare limite superiore
2
(serbatoio pieno)
2
Funzione normale
Tarare limite inferiore
2
(serbatoio vuoto)
