Endress+Hauser nivotester FTC 422 Kurzanleitung Seite 4

Detector límite de nivel
nivotester FTC 422
Instrucciones resumidas
de instalación
•
No utilizar el detector de nivel con
sondas en zonas con riesgo de
explosión.
•
Preste atención a las indicaciones
de tensión que aparecen en la
etiqueta.
•
Antes de instalarlo por primera vez
consulte las instrucciones de
servicio BA 029.
Endress

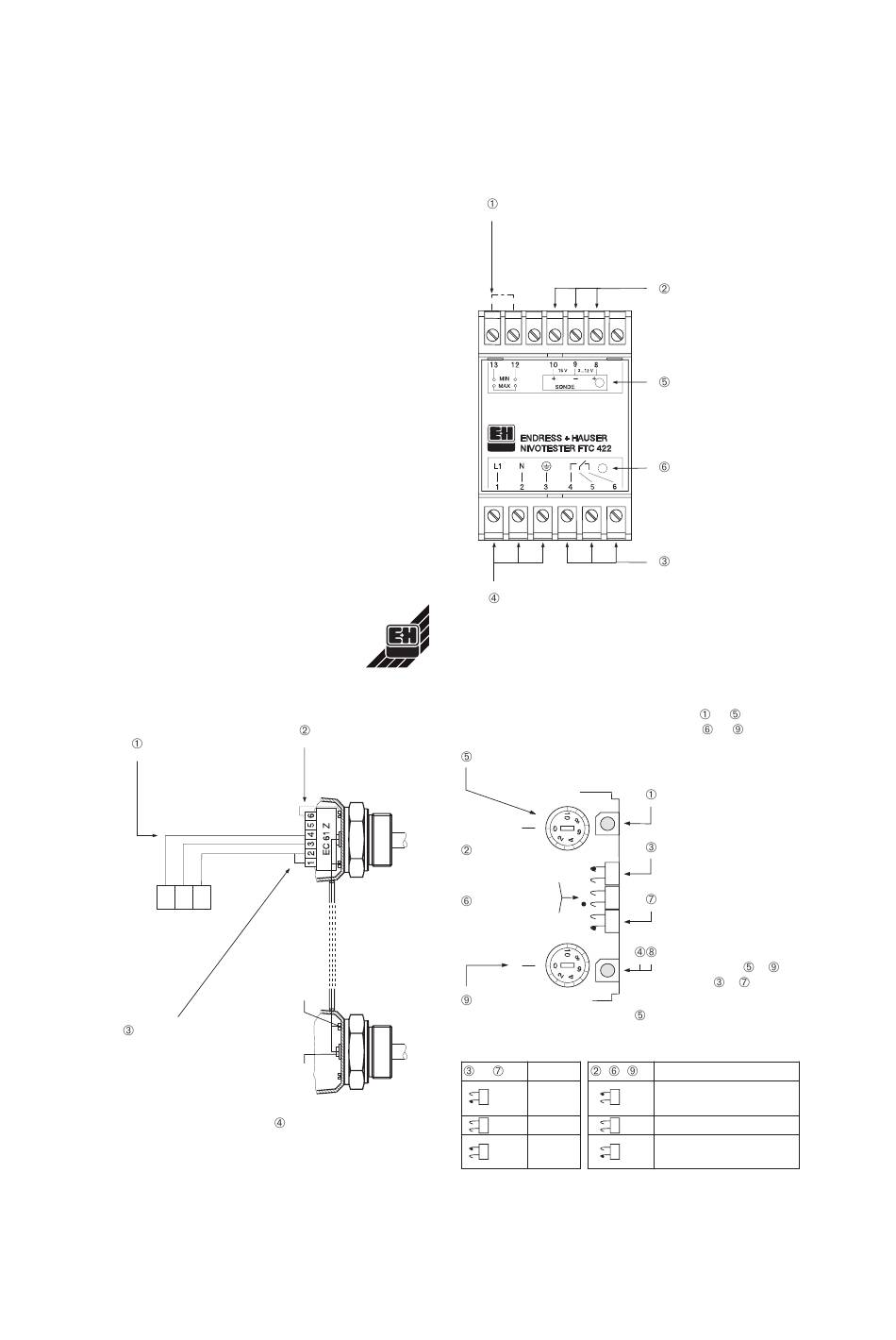

Cableado del preamplificador
Conecte el Nivotester
a la electrónica EC 61 Z
(con cable de instalación
apantallado)
10 9 8
Nivotester
FTC 422
Pantalla
Cortocircuite
terminales 1 y 2
si es necesario
+
Hauser
Conexión a tierra del
cabezal de la
sonda al terminal 6
Varilla
Si es necesario conecte
la segunda sonda con
cable coaxial
Conexionado del Nivotester
Selección de seguridad Mín./Máx.:
Sin puente 12-13: seguridad mín.
Con puente 12-13: seguridad máx.
Alimentación:
terminales 1, 2, 3.
¡Desconecte primero!
Ajuste
•
Llene el depósito, ajuste el límite superior:
•
Vacíe el depósito, ajuste el límite inferior:
Ajuste 1: –> 0. Girar despacio en el sentido
de las agujas del reloj hasta que el LED se ilumine.
Llene el depósito:
Interruptor 2: –>
1
límite superior
2
Depósito vacío:
2
Interruptor : –>
3
modo de límite
mínimo
Ajuste 2:
Ajuste el nivel mínimo como
Interruptor 2: –> Operación normal
et Rango , ,
1, 3
I
1, 3 II
1, 3
III
Conecte los
terminales 8, 9, 10
a la electrónica
EC 61 Z
(ver esquema inferior).
LED verde:
Indica que la
unidad funciona
LED rojo:
Indica que el relé
está en reposo
Conecte la alarma
del relé, etc. a los
terminales 4, 5, 6
(ver manual de
instrucciones BA 029)
...
...
Compruebe que el LED
verde esté iluminado
Interruptor 1: –> Rango I,
Ajuste 1: 0 –> 10
Interruptor 3: –> Rango I,
Ajuste 2: 0 –> 10
Si el LED rojo cambia
de estado, –> o
si no, –> o en el
siguiente rango de ajuste.
.
Modo
Ajuste de límite superior
2
(Depósito lleno)
2 Operación normal
Ajuste de límite inferior
2
(Depósito vacío)
