Endress+Hauser Proline 200 Kurzanleitung Seite 17

Proline 200 FOUNDATION Fieldbus

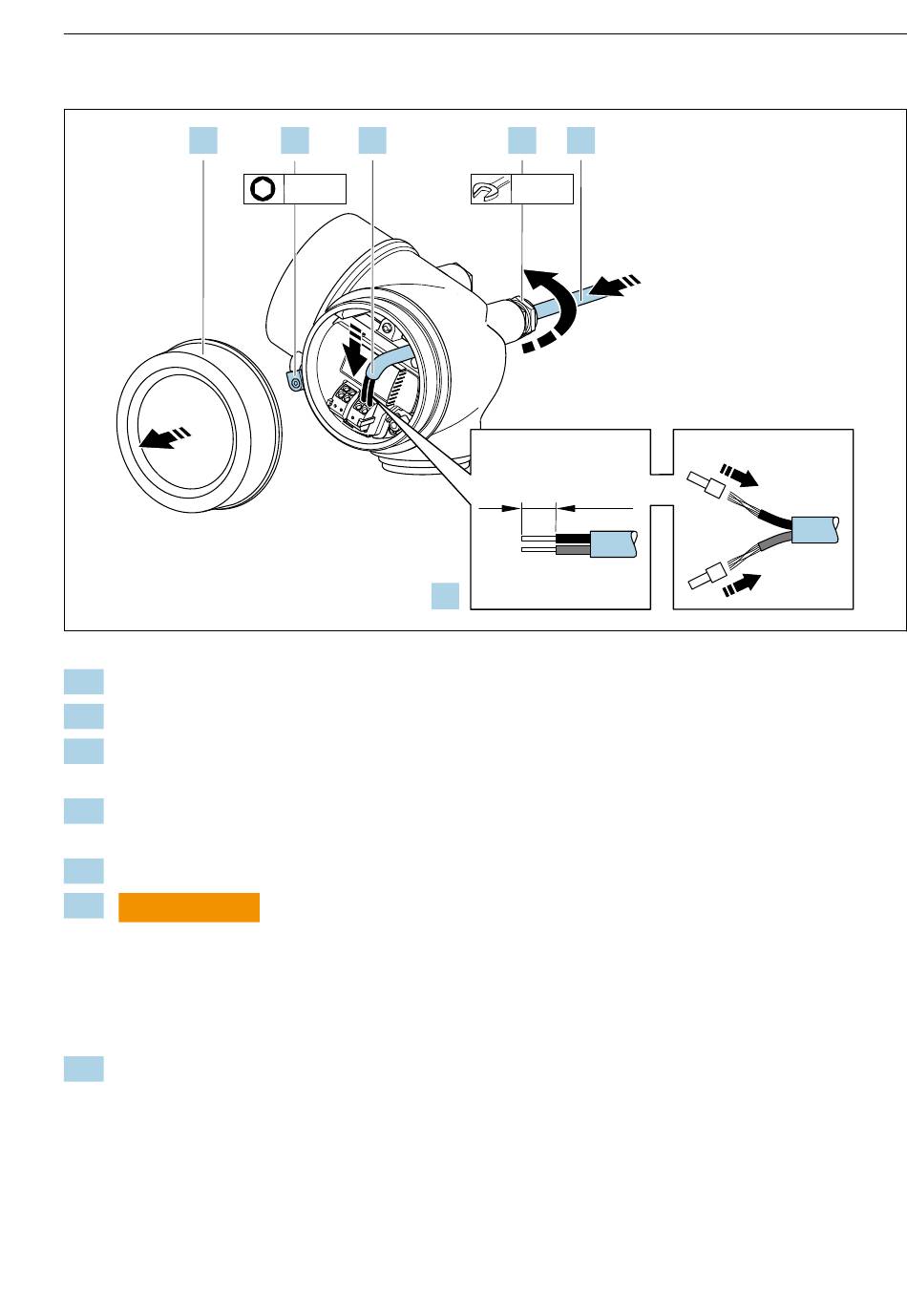

Anschluss über Anschlussklemmen
2.
1. Sicherungskralle des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel abschrauben.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dichtungs-
ring nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbrin-
gen.
5. Kabel gemäß Klemmenbelegung anschließen →  13.
6.
WARNUNG
L
Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
‣
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer
Trockenschmierung beschichtet.
Kabelverschraubungen fest anziehen.
7. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
Endress+Hauser
1. 5.
3 mm
4.
6. 3.
20 mm
10 (0.4)
mm (in)
Elektrischer Anschluss
A0032239
17
