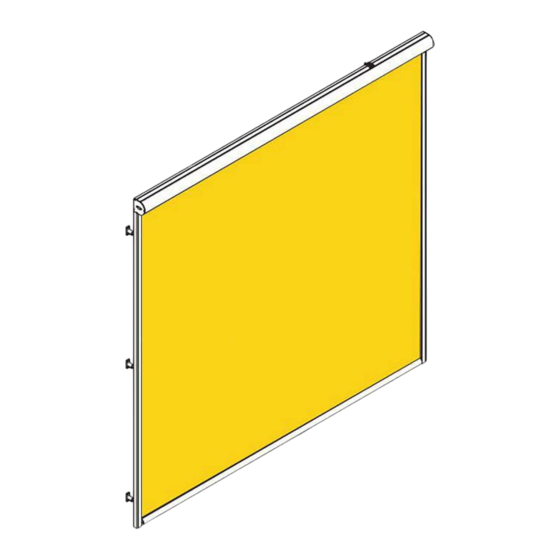

Solarmatic IR-103 Montageanleitung
Innenrollo
Inhaltsverzeichnis
Quicklinks
s(
LARMATIC
group
IHR SONDERBAU-EXPERTE
MONTAGEANLEITUNG
Innenrollo
TYP IR-103
• seilgeführt
schienengeführt
Wand- oder Nischen
Bodenmontage
montage
Schienenabstandshalter
\
Führungsschiene
Seilführung
Seilführung
(28 mm breit)
mit oder ohne
Abstandshalter
© Copyright by
SOLARMATIC-Sonnenschutz GmbH
Inhaltsverzeichnis
Verwandte Anleitungen für Solarmatic IR-103
Inhaltszusammenfassung für Solarmatic IR-103
- Seite 1 LARMATIC group IHR SONDERBAU-EXPERTE MONTAGEANLEITUNG Innenrollo TYP IR-103 • seilgeführt schienengeführt Wand- oder Nischen Bodenmontage montage Schienenabstandshalter Führungsschiene Seilführung Seilführung (28 mm breit) mit oder ohne Abstandshalter © Copyright by SOLARMATIC-Sonnenschutz GmbH...
-
Seite 5: Anforderungen Zur Si Cheren Produktmontage In Höhen
PRODUKTMONTAGE In diesem Abschnitt sind die allgemeinen Anforderungen zur Montage des Produkts enthalten. Die richtige Montage ist eine notwendige Bedingung für eine fehlerfreie Funktion des Produkts. SOLARMATIC empfiehlt die Montage durch Fachpersonal, um dem Käufer die richtige Montage sicherzustellen. Allgemeine Anforderungen der sicheren Montage: •... -
Seite 6: Allgemeine Richtlininien Zur Produktmontage
® QoLARMATIC SONNENSCHUTZ 4.3. ALLGEMEINE RICHTLININIEN ZUR PRODUKTMONTAGE • die Befestigung der Blenden / Halter an der Konstruktion ist mit Hilfe von Dübeln und Schrauben durchzuführen (sie werden nicht mit dem Produkt mitgeliefert), • im Falle eines Sturzes aus Stahlbeton oder aus vollen Ziegeln sind zur Montage Dübel mit entsprechenden Abmessungen zu verwenden, die der Tragfähigkeit der Elemente auf denen sie montiert werden, angepasst sind, •... -
Seite 7: Montage Der Führ R U U Ngsschie
® SOLARMATIC SONNENSCHUTZ 4.5.1. MONTAGE DER FÜHR R U U NGSSCHIE Bestimmen Sie Achsposition der Führungsschienen- halter am Untergrund. Abb. 1 die Stahlclips mit entsprech h end gewähltem Befestigungsmaterial. Abb. 2 Justieren Sie bei Abweichungen nach und schrauben die Halter fest. - Seite 8 {!DLARMATIC ® SONNENSCHUTZ Bringen Sie die Halter an den markierten Stellen an und prüfen, ob diese im Lot angebracht sind. Abb. 6 und 7 Lösen sie die Inbusschraube im Halter ein wenig, die den Metallzapfen arretiert und ziehen ihn etwas heraus. Abb.
- Seite 9 SOLARMATIC ® SONNENSCHUTZ Übertragen Sie mittels Metermaß und Wasserwaage die Abmessungen auf die Montageposition der anderen Führungsschiene. Die Abfolge der Montage der restlichen Halter und Führungsschienen erfolgt analog zu den o.g. Punkten. Abb. 11 10. Prüfen Sie, ob die Führungsschienen waagerecht -m-•�•1--- - -.
- Seite 10 ® {!OLARMATIC SONNENSCHUTZ 2. Stecken Sie die Kassette auf die vorher im Lot montierten Montageclips. Arretieren Sie die Kassette anschließend mit den Kunststoffblockade elementen. Abb.2 3. Schließen Sie den Antrieb an die Stromversorgung an und fahren den Behang herunter. Anschließend lösen Sie die Schrauben im Fallprofil, um den beweglichen am Fallprofil zu montieren.
- Seite 11 �OLARMATIC ® SONNENSCHUTZ Führen Sie den Stoff zw. die Antiwindprofile und sichern anschließend die Enden durch Einschieben der Endkappen. Abb.2 Führen Sie das Fallprofil, das Windschutzprofil und die Kassette in die Führungsschienen. Art des Einführens des Fallprofils und des Windschutzprofils in die Führungsschiene GC30. Zeichnung 1 4.5.4.
- Seite 12 ® SOLARMATIC SONNENSCHUTZ Abb. 2 Nehmen Sie die Revisionsklappe der Kassette ab. Führen Sie das Seil durch den Seilhalter und den Führungsbolzen des Fallprofils. Abb. 3 Bestimmen Sie die Montagestellen und befestigen anschließend die Spannwinkel. Abb. 4 Bringen sie den Spannwinkel am Untergrund an Abb.S...
- Seite 13 ® {!OLARMATIC SONNENSCHUTZ Führen sie das Führungsseil durch den Seilspanner. Abb. 6 Bringen Sie den Fassadenspanner am Spannwinkel an. Abb. 7 Arretieren sie das Führungsseil im Fassadenspanner indem Sie die Inbusschraube festziehen bis Sie einen Widerstand spüren. Führen Sie anschließend 1,25-1,5 Umdrehungen mit dem Inbusschlüssel durch.
-
Seite 14: Elektrischer Antrieb
® SOLARMATIC SONNENSCHUTZ Trennen sie den überschüssigen Teil des Führungsseils ab. Abb. 10 10. Prüfen sie mit Hilfe einer Wasserwaage, ob das Führungsseil sich im Lot befindet. Falls es Abweichungen gibt, stellen sie die Spanner entsprechend in den Spannwinkeln ein Abb.
