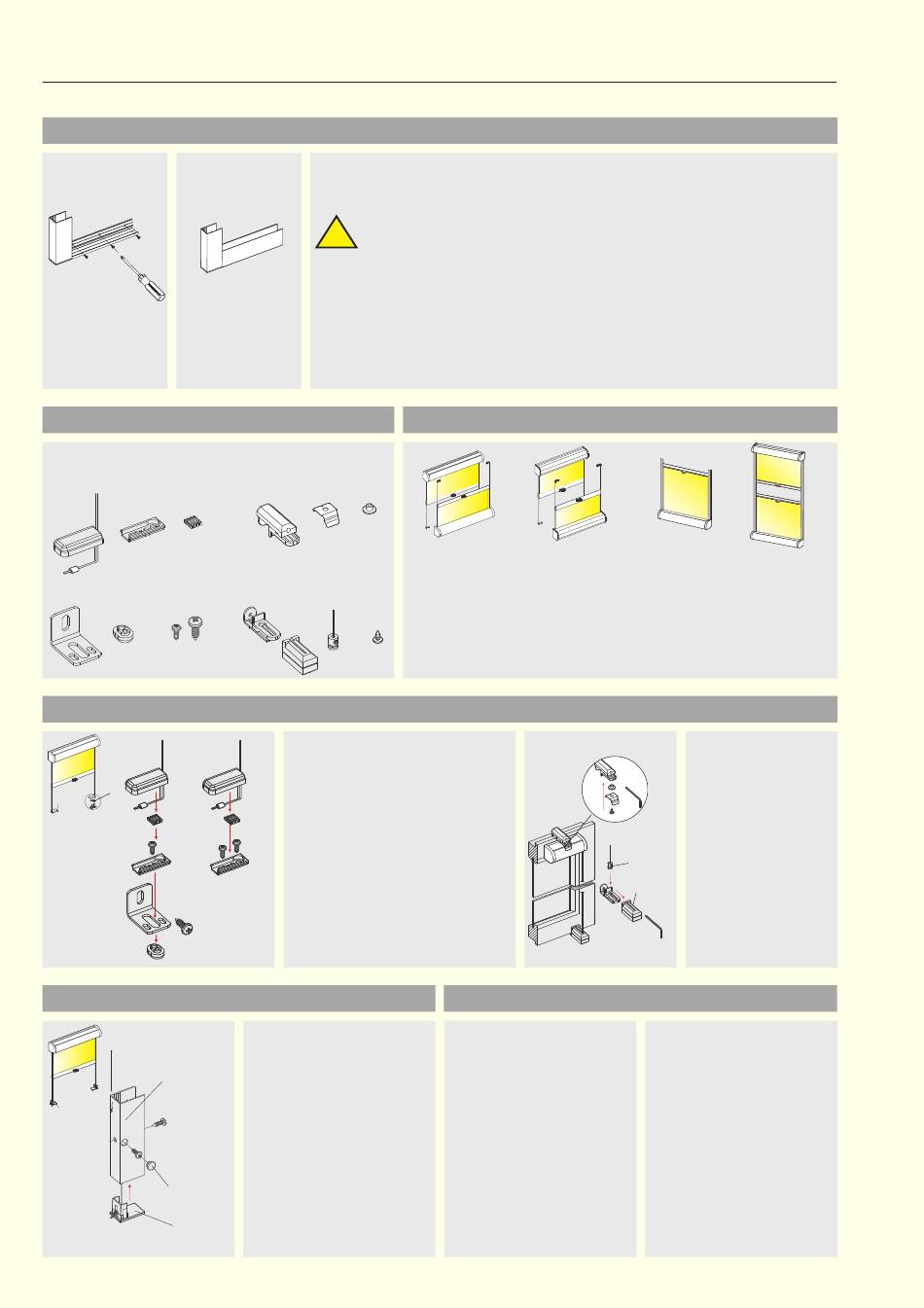

Montageanleitung
Montage des Einfallprofils:
Einfallprofil18 x 18
Einfallprofil30 x 19
25
Teile zur Befestigung der Multistop-Anlage:
Standardmontage:
Abdeckung
Halteplättchen Spannplättchen
Spannschuh
Wandhalter
Befestigungs-
Schrauben
mutter
Montage der Multistop-Anlage:
Spannschuh
Montage der Multistop-Anlage:
Seitenprofil
Endkappe
Bohrungsstopfen
30
Endkappe
Copyright by SOLARMATIC
, Stand 06.2008. Keine Haftung für Druckfehler. Technische Änderungen vorbehalten.
®
Abb. 25, 26:
Verfahren Sie bei der Montage bitte wie Abb. 20 - 25)
Fall das Bohren am Fenster nicht erwünscht ist, empfehlen wir die
!
Montage mit unserem Spezialklebeband (bis 80° C dauerhaft und bis
120° C kurzzeitig temperaturbeständig - nicht im Lieferumfang enthalten!).
Bitte reinigen Sie die zu klebenden Oberflächen sorgfältig mit Spiritus und kle-
ben das Klebeband auf die Profilführung. Streichen Sie über die Schutzfolie
um eventuelle Luftblasen zu entfernen.
Ziehen Sie die Schutzfolie ab und pressen das Profil fest an den Montageort.
26
Die Haftbarkeit idt vom Untergrund abhängig.
Montage der Multistop-Anlage:
Klemmträgermontage:
Klemmträger
Clip
Gleitstück
oben
Klemmträger
Seil mit
Schraube
unten
Stellring
27
Abb. 28
Lassen Sie das Rollo herunterun-
ter und markieren Sie die Position
der Spannschuhbefestigung.
Schrauben Sie das Halteplättchen
an. und setzen Sie alle Teile wie
in Abb. 28 ineinander.
28
Abb. 30:
Verfahren Sie mit den
Profilen wie in Abb. 20
- 25. Die Profile müs-
sen parallel zueinander
verlaufen, im rechten
Winkel zur Kassette.
Endkappen durch
Spannung der Schnur
auf die Profile aufset-
zen.
Sie können das Rollo wahlweise von oben nach unten, schräg
oder von unten nach oben montieren bzw. bedienen. Es bleibt
in jeder beliebigen Position stehen.
Auch die Kombination von zwei Rollos (z.B. Sicht - / Blend-
schutz oben und Blackoutbehang unten) ist problemlos möglich.
Version mit Klemmträger
Pflegehinweise:
Bei leichten Verschmutzun-
gen, die Kunsstoffteile des
Rollos mit einem feuchten
Tuch reinigen
Typ 5
Abb. 29:
Befestigen Sie den Clip
am Klemmträger (oben).
Dazu das Gleitstück in die
Aufnahme des Klemmträ-
gers legen und den Clip
Klemmträger
festschrauben. Dann die
Seilführung
Stellring
Kassette einclipsen.
Befestigen Sie danach
Abdeckung
den Klemmträger (unten)
29
auf dem Fensterflügel.
S
