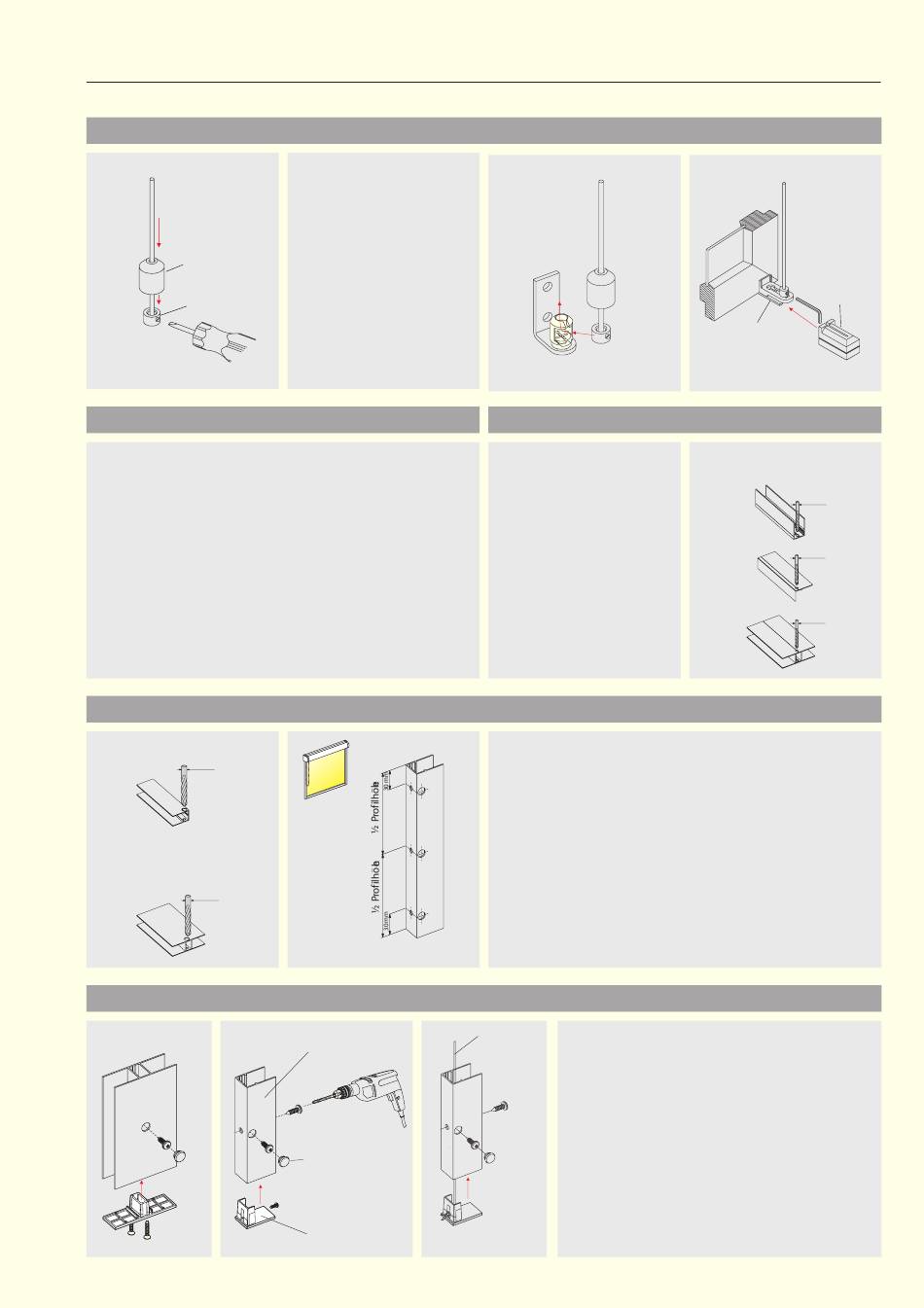

Montageanleitung
Montage der Seilführung:
Abdeckung
Stellring
17
Montage der Seilführung:
Abb. 18, 19:
Hängen Sie das Seil mit dem Stellring in die Halterung
(Abb.18) bzw. in den Klemmträger (Abb. 19) ein.
Kürzen Sie das Seil auf die gewünschte Länge. Durch ver-
schieben des Stellringes korrigieren Sie die Seilspannung.
Ziehen Sie den Stellring mit Hilfe des Inbusschlüssels fest.
Bei der Klemmträgervariante schieben Sie anschließend die
Abdeckung auf (Abb. 19).
Montage der Profilführung / des Mittelprofils (30 x 19):
Aufbohren
8 mm
8 mm
21
Montage der Profilführung / des Mittelprofils (30 x 19):
23
Copyright by SOLARMATIC
, Stand 06.2008. Keine Haftung für Druckfehler. Technische Änderungen vorbehalten.
®
Abb. 17:
Erst die Abdeckung, dann
den Stellring auf das Seil
ziehen. Schrauben Sie den
Stellring an der gewünsch-
ten Position am unteren
Seilende locker an.
22
Seitenpr ofil
Verschlussstopfen
24
Endkappe
bei Seilführung
18
Montage der Profilführung / des Mittelprofils (30 x 19):
Bei Rahmen- bzw. Flügel-
montage muss die Auflage-
fläche mindestens 11 mm
betragen.
Ermitteln Sie die Anzahl der
notwendigen Bohrungen,
mindestens jedoch drei. Die
beiden äußeren Bohrungen
sollten zum Profilende einen
Abstand von ca. 30 mm
haben.
Abb. 20 - 22 :
Markieren Sie die zu bohrenden Stellen, körnen gegebenfalls vor
und durchbohren mit einem Metallbohrer (4 mm Durchmesser)
das Profil. Bei Wand- / Flügelmontage durchboren Sie bitte
beide Schenkel des Profils. Die Bohrungen, die in den Raum
zeigen, bohren Sie bitte mit einem 8 mm Metallbohrer auf.
- Bei Fensterflügelmontage können Sie mit selbstschneiden
den Schrauben arbeiten (gegebenenfalls vorbohren).
- Für die Wandmontage empfehlen wir 6er Dübel (bitte verwen-
den Sie Senkkopfschrauben, um Behang und Fallstab nicht zu
behindern).
Abb. 23 - 25:
Seil
Schrauben Sie die Profilführung fest. Dann ver-
schließen Sie (bei Wand- und Flügelmontage)
die 8 mm Bohrung mit dem beiliegenden Ver-
schlussstopfen.
Setzen Sie anschließend die Endkappe auf das
Profil.
Bei Seilführung Endkappen durch Spannung der
Schnur auf die Profile setzen (siehe Abb. 24).
25
Typ 5
Abdeckung
Klemmträger
19
Durchbohren
4 mm
4 mm
4 mm
20
