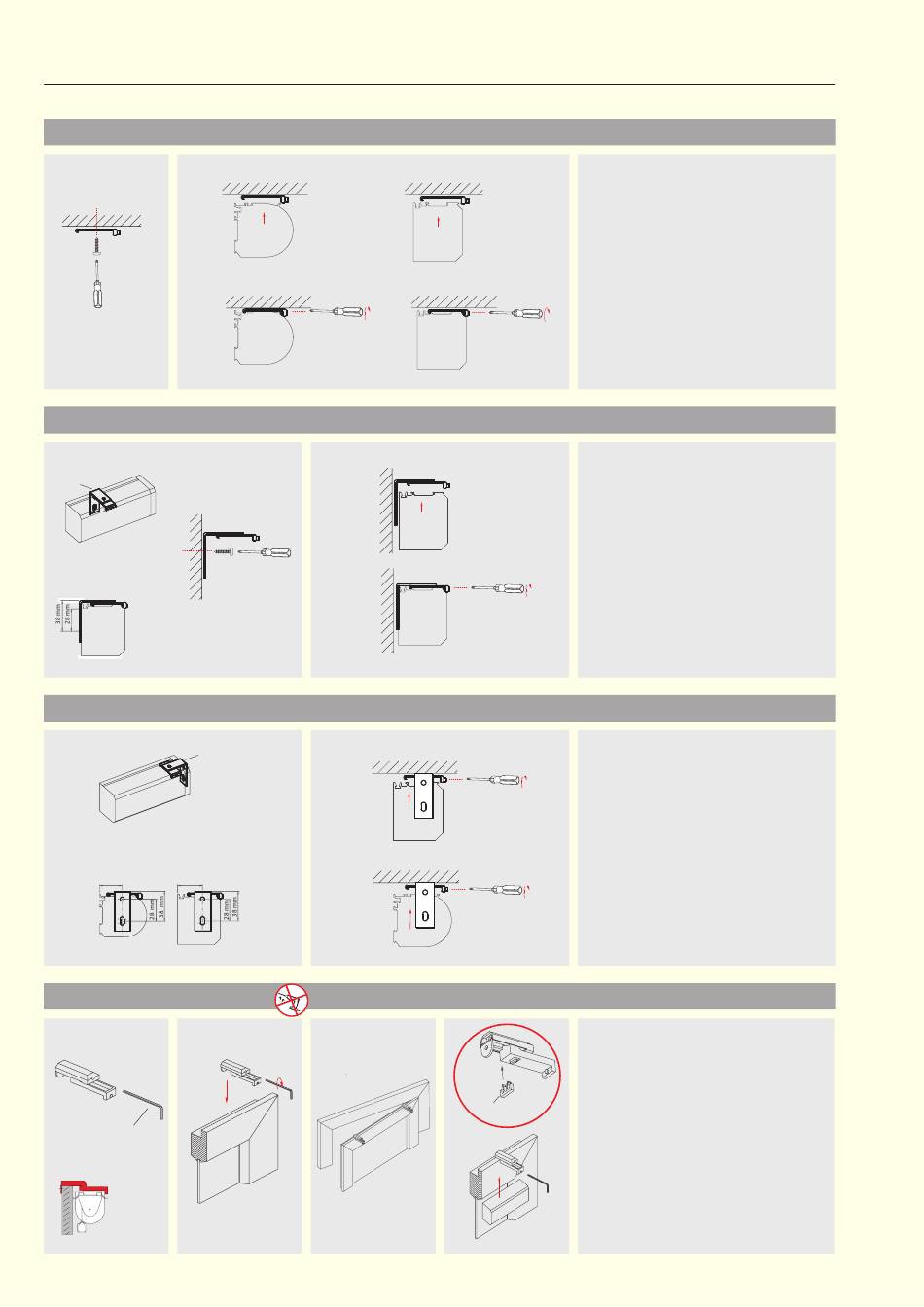

Montageanleitung
Deckenmontage mit Träger:
10
Wandmontage mit Träger + Wandhalter:
Wandhalter
Kassette
ecki g
Laibungsmontage mit Träger + Wandhalter:
Wand-
halter
Kassette
rund
ecki g
28 mm
31 mm
Klemmträgermontage:
Klemmträger
Inbus-
schlüssel
16
Copyright by SOLARMATIC
, Stand 06.2008. Keine Haftung für Druckfehler. Technische Änderungen vorbehalten.
®
12
14
17
18
Abb. 10:
Befestigen Sie den Träger an der
Decke.
Abb. 11:
Setzen Sie die Kassette in den Träger
und ziehen Sie die Schraube mit Hilfe
eines Schraubendrehers fest.
11
Abb. 12, 13:
Befestigen Sie den Wandhalter an der
Wand oder dem Fensterrahmen.
Schrauben Sie dann den Träger wie in
Abb. 12 an den Wandhalter. Die Kas-
sette setzen Sie nun so an den Wand-
halter, dass Sie diese mit einem
Schraubendreher an dem Träger befe-
stigen können.
13
Abb. 14, 15:
Befestigen Sie den Wandhalter an der
Wand oder dem Fensterrahmen.
Schrauben Sie dann den Träger wie in
Abb. 15 an den Wandhalter. Die Kas-
sette setzen Sie nun so an den Wand-
halter, dass Sie diese mit einem
Schraubendreher an dem Träger befe-
stigen können.
15
Abb. 17, 18:
Befestigen Sie die Klemmträger am
Fensterflügel mit dem beigefügten
Inbusschlüssel.
Distanzstück
Abb. 18:
Setzen Sie das Rollo in den Träger
und ziehen Sie den Klemmträger mit
Hilfe des Inbusschlüssels fest.
(Bei der eckigen Kassette vor der
19
Montage ein Distanzstück einsetzen.)
Typ 3
