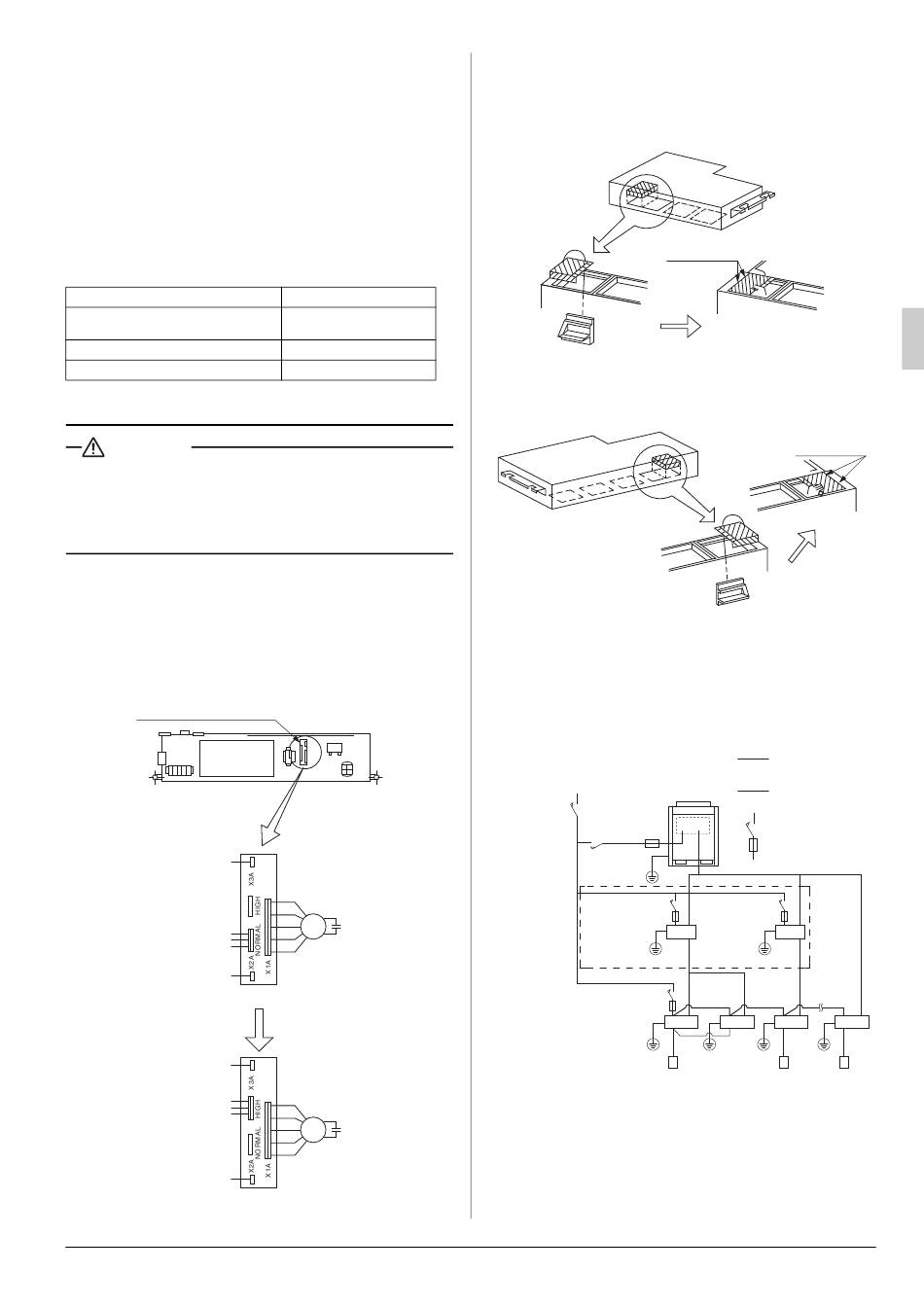

Daikin VRV FXKQ25MVE Installationsanleitung Seite 11

• Verwenden Sie die erforderlichen Drähte, schließen Sie
diese sicher an und befestigen Sie sie so, dass von außen
keine Kraft auf die Anschlüsse einwirken kann.
• Verwenden Sie einen geeigneten Schraubendreher zum
Anziehen der Anschlussschrauben.
Wenn ein falscher Schraubendreher verwendet wird, kann
dies zu einer Beschädigung des Schraubenkopfes führen
und das ordnungsgemäße Anziehen verhindern.
• Wenn ein Anschluss übermäßig fest angezogen wird, kann
er beschädigt werden.
Siehe die in unten stehender Tabelle angegebenen Anzugs-
momente der Anschlüsse.
Tabelle 5
Klemmleiste für die Fernbedienungs-
und Übertragungskabel
Anschluss für die Stromversorgung
Erdungsklemme
• Führen Sie keine Lötarbeiten durch, wenn Litzendrähte ver-
wendet werden.
WARNUNG
• Stellen Sie die Verdrahtungen ordentlich her, damit der Schalt-
kastendeckel sicher befestigt werden kann. Wenn der Schalt-
kastendeckel nicht angebracht ist, können die Verdrahtungen
heraus ragen oder zwischen Kasten und Deckel eingeklemmt
werden und elektrische Schläge oder einen Brand verursachen.
9-2 INSTALLATION AN EINER HOHEN DECKE
(1) Dieses Aggregat kann an Decken bis zu einer Höhe von
3,8 m installiert wreden. Wenn jedoch die Deckenhöhe
2,7 m überschreitet, schließen Sie den Anschlußstecker an
die Leiterplatte (A2P) des Innenaggregats wie in der Abbil-
dung unten geziegt an.
Leiterplatte (A2P)
Leiterplatte
(im Werk eingestellt)
Deutsch
Anzugsmoment (N · m)
0,88 ± 0,08
1,47 ± 0,14
1,47 ± 0,14
MIF
MIF
(2) Passen Sie mit der Einstellung (1) an und bringen Sie den
Luftaustritts-Sperrkissen an.
Für FXKQ25 · 32 · 40M(A)VE(9)
• An die linke Seite der Abflußpfannenöffnung (3 Stellen)
anbringen, wie in der Abbildung gezeigt.
Für FXKQ63M(A)VE(9)
• An die rechte Seite der Abflußpfannenöffnung (3 Stellen)
anbringen, wie in der Abbildung gezeigt.
9-3 VERDRAHTUNGSBEISPIEL
• Versehen Sie die Netzstromverkabelung jedes Geräts mit
einem eigenen Schalter und einer Sicherung, wie in der
Zeichnung dargestellt.
BEISPIEL FÜR KOMPLETTE ANLAGE (3 Systems)
Stromversorgung
Hauptschalter
BS Einheit
(Nur für
Wärmerück-
gewinnungssystem)
Innenaggregat
Fernbedienung
Einschieben
Einschieben
Netzstromver-
kabelung
Übertragungsver-
kabelung
Schalter
Sicherung
10
