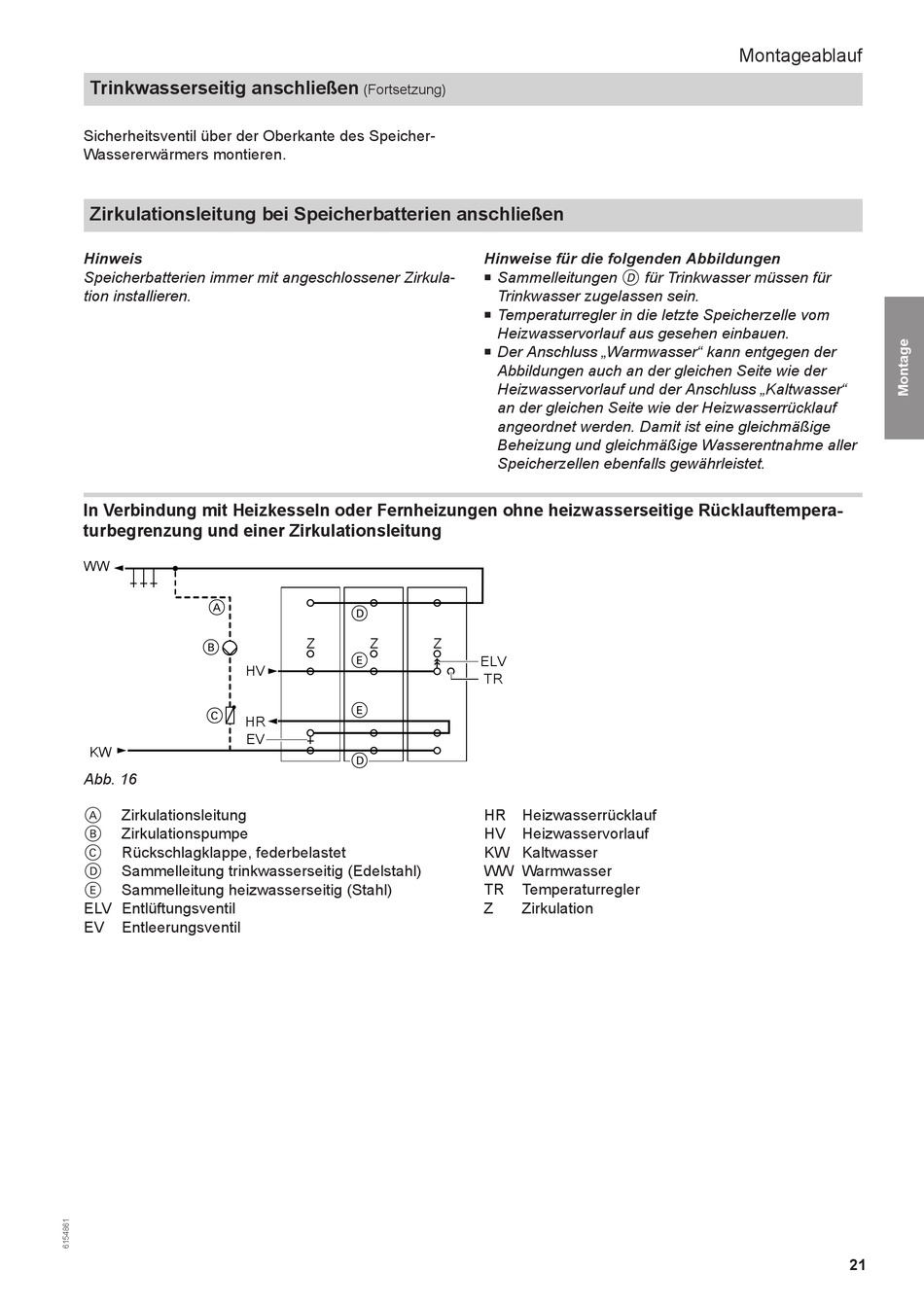

Zirkulationsleitung Bei Speicherbatterien Anschließen; In Verbindung Mit Heizkesseln Oder Fernheizungen Ohne Heizwasserseitige Rücklauftempera- Turbegrenzung Und Einer Zirkulationsleitung - Viessmann Vitocell 300-V EVIB-A+ Montage- Und Serviceanleitung Für Die Fachkraft

Trinkwasserseitig anschließen
Sicherheitsventil über der Oberkante des Speicher-
Wassererwärmers montieren.
Zirkulationsleitung bei Speicherbatterien anschließen
Hinweis
Speicherbatterien immer mit angeschlossener Zirkula-
tion installieren.
In Verbindung mit Heizkesseln oder Fernheizungen ohne heizwasserseitige Rücklauftempera-
turbegrenzung und einer Zirkulationsleitung
WW
A
B
HV
C
HR
EV
KW
Abb. 16
Zirkulationsleitung
A
Zirkulationspumpe
B
C Rückschlagklappe, federbelastet
Sammelleitung trinkwasserseitig (Edelstahl)
D
Sammelleitung heizwasserseitig (Stahl)
E
ELV Entlüftungsventil
EV Entleerungsventil
(Fortsetzung)
D
Z Z Z
ELV
E
E
D
Hinweise für die folgenden Abbildungen
■ Sammelleitungen für Trinkwasser müssen für
D
Trinkwasser zugelassen sein.
Temperaturregler in die letzte Speicherzelle vom
■
Heizwasservorlauf aus gesehen einbauen.
■ Der Anschluss „Warmwasser" kann entgegen der
Abbildungen auch an der gleichen Seite wie der
Heizwasservorlauf und der Anschluss „Kaltwasser"
an der gleichen Seite wie der Heizwasserrücklauf
angeordnet werden. Damit ist eine gleichmäßige
Beheizung und gleichmäßige Wasserentnahme aller
Speicherzellen ebenfalls gewährleistet.
TR
HR Heizwasserrücklauf
HV Heizwasservorlauf
KW Kaltwasser
WW Warmwasser
TR Temperaturregler
Z Zirkulation
Montageablauf
21
