Inhaltsverzeichnis

Quicklinks

VIESMANN
Serviceanleitung
für die Fachkraft

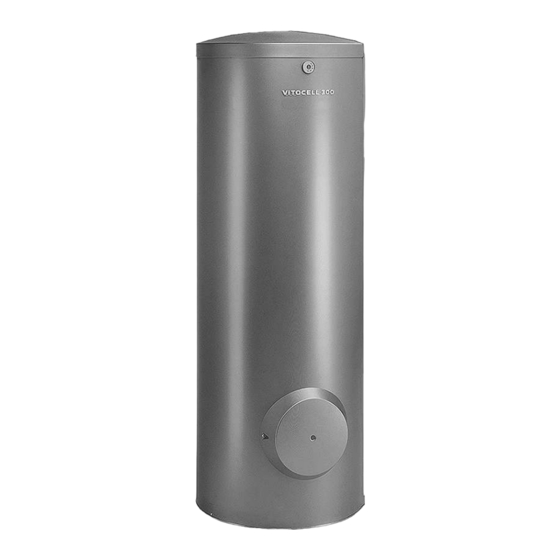

Vitocell 300-B
Typ EVB
Speicher-Wassererwärmer, 300 und 500 l
Vitocell 300-V
Typ EVI
Speicher-Wassererwärmer, 200 bis 500 l
Gültigkeitshinweise siehe letzte Seite
VITOCELL 300-B
VITOCELL 300-V
Bitte aufbewahren!
5603 711
9/2013
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOCELL 300-B

Inhaltszusammenfassung für Viessmann VITOCELL 300-B

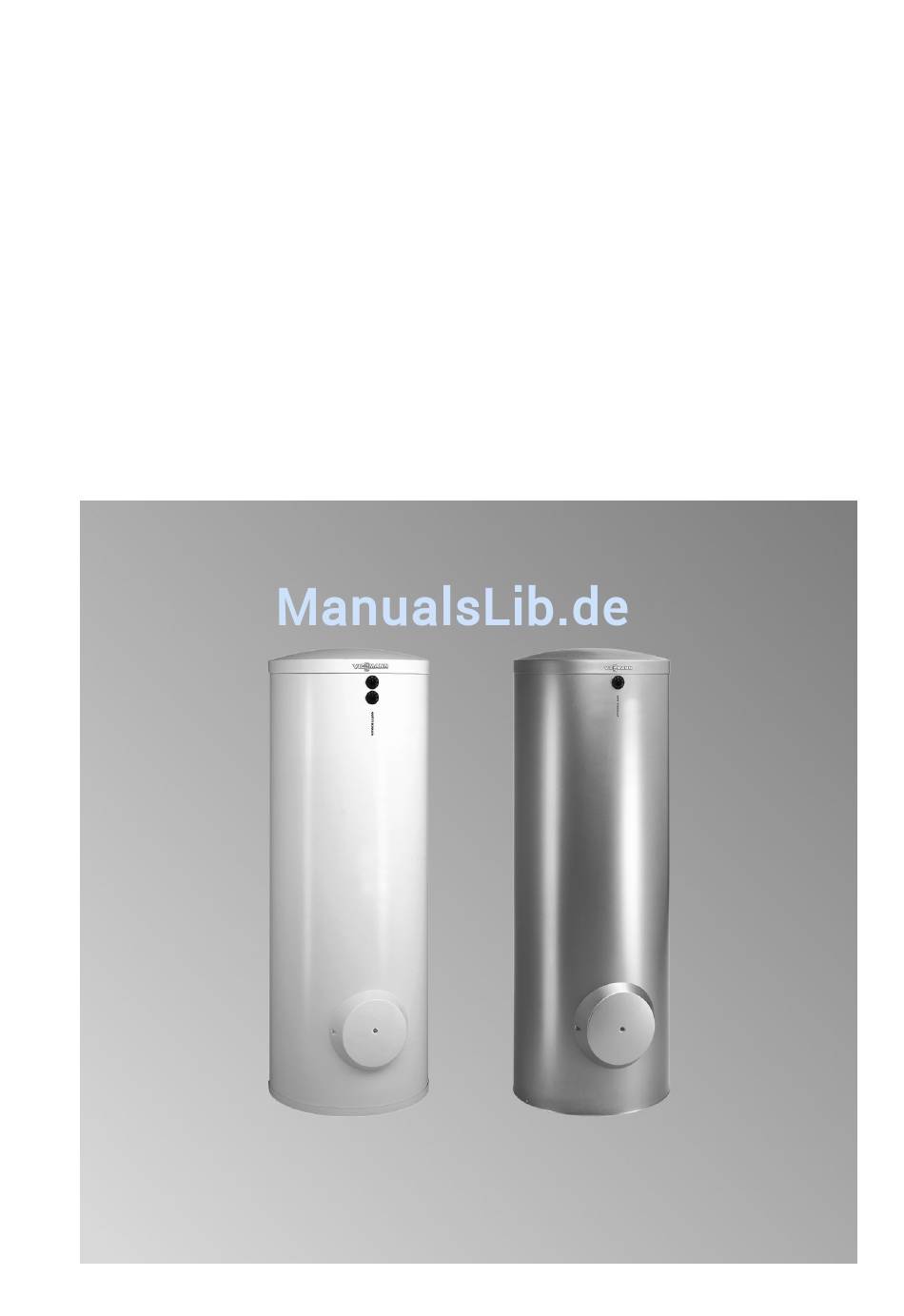

  • Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitocell 300-B Typ EVB Speicher-Wassererwärmer, 300 und 500 l Vitocell 300-V Typ EVI Speicher-Wassererwärmer, 200 bis 500 l Gültigkeitshinweise siehe letzte Seite VITOCELL 300-B VITOCELL 300-V Bitte aufbewahren! 5603 711 9/2013...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW und VDE nenschäden.
  • Seite 3 Folge haben. Instandsetzungsarbeiten Verriegelungsschaltung ein- bauen oder durch geeignete Achtung Maßnahmen für ausreichende Die Instandsetzung von Bautei- Zufuhr von Verbrennungsluft sor- len mit sicherheitstechnischer gen. Funktion gefährdet den sicheren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden.
  • Seite 4 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Bestimmungsgemäße Verwendung..............Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......Weitere Angaben zu den Arbeitsschritten............Einzelteillisten, Typ EVI, 200 l und 300 l Bestellung von Einzelteilen.................. 12 Übersicht der Baugruppen................... 13 Baugruppe Speicher mit Wärmedämmung............14 Baugruppe Flansch Elektro-Heizeinsatz.............. 16 Einzelteillisten, Typ EVI, 500 l Bestellung von Einzelteilen..................

  • Seite 6: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur Die gesetzlichen Bestimmungen, insbe- in geschlossenen Systemen gemäß sondere zur Trinkwasserhygiene, sind EN 12828 / DIN 1988 bzw. Solaranlagen einzuhalten. gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Ser- vice- und Bedienungsanleitungen instal- liert und betrieben werden.

  • Seite 7: Erstinbetriebnahme, Inspektion, Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Speicher-Wassererwärmer füllen........• • 2. Inspektion und Wartung........... •...

  • Seite 8: Weitere Angaben Zu Den Arbeitsschritten

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Speicher-Wassererwärmer füllen 1. Speicher-Wassererwärmer trinkwas- 2. Heiz- und trinkwasserseitige Ver- serseitig füllen. schraubungen auf Dichtheit prüfen, falls erforderlich, nachziehen. Hinweis Wenn der Speicher-Wassererwär- 3. Tauchhülsen auf Dichtheit prüfen, mer unter Druck steht, Flanschdeckel falls erforderlich nachziehen.

  • Seite 9: Speicher-Wassererwärmer Innen Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Speicher-Wassererwärmer innen reinigen 1. Speicher-Wassererwärmer trinkwas- serseitig entleeren. 2. Oberblech A und Haube B, Wär- medämm-Matten C und Thermo- meterfühler D abbauen. 3. Flanschdeckel E und Speicherver- schlusskappe F mit Edelstahl- Ronde G und Dichtungen H abbauen.
  • Seite 10 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 6. Fest anhaftende Beläge, die nicht mit dem Hochdruckreiniger zu beseitigen sind, mit einem chemischen Reini- gungsmittel entfernen. Achtung Salzsäurehaltige Reinigungs- mittel greifen das Material des Speicher-Wassererwärmers Solche Reinigungsmittel nicht verwenden. Gefahr Reinigungsmittelrückstände können Vergiftungen verur-...

  • Seite 11: Speicher-Wassererwärmer Wieder In Betrieb Nehmen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Speicher-Wassererwärmer wieder in Betrieb nehmen 1. Speicher-Wassererwärmer wieder an das Rohrnetz anschließen. 2. Neue Dichtungen H am Flanschde- ckel E und an der Speicherver- schlusskappe F einlegen. 3. Flanschdeckel E und Speicherver- schlusskappe F mit Edelstahl- Ronde G anbauen und mit dem erforderlichen Anzugsdrehmoment...

  • Seite 12: Einzelteillisten, Typ Evi, 200 L Und 300 L

    Einzelteillisten, Typ EVI, 200 l und 300 l Bestellung von Einzelteilen Folgende Angaben sind erforderlich: ■ Herstell-Nr. (siehe Typenschild Vitocell 300-V A) ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Baugruppe (aus dieser Einzelteilliste) Handelsübliche Teile sind im örtlichen Fachhandel erhältlich.

  • Seite 13: Übersicht Der Baugruppen

    Einzelteillisten, Typ EVI, 200 l und 300 l Übersicht der Baugruppen A Typenschild Vitocell 300 C Baugruppe Flansch Elektro-Heiz- einsatz B Baugruppe Speicher mit Wärme- dämmung...

  • Seite 14: Baugruppe Speicher Mit Wärmedämmung

    0006 Klammer 0018 Dichtung 0007 Ronde 0019 Montageanleitung 0008 Tauchhülse mit Sensorbefesti- 0020 Serviceanleitung gung 0021 Sprühdosenlack vitosilber 0009 Thermometer 30 - 120 °C 0022 Lackstift vitosilber 0010 Schriftzug Viessmann 0023 Schriftzug Vitocell 0011 Wärmedämm-Matte 0024 Schriftzug Viessmann 0012 Oberblech...
  • Seite 15 Einzelteillisten, Typ EVI, 200 l und 300 l Baugruppe Speicher mit Wärmedämmung (Fortsetzung) 0024 0012 0011 0005 0004 0007 0006 0007 0004 0009 0023 0003 0015 0016 0017 0018 0014 0013 0002 0008 0002 0021 0022 0010 0019 0020 0001...

  • Seite 16: Baugruppe Flansch Elektro-Heizeinsatz

    Einzelteillisten, Typ EVI, 200 l und 300 l Baugruppe Flansch Elektro-Heizeinsatz 0001 Dichtung 0002 Flanschdeckel 0003 Reduziermuffe 0004 Blende Heizeinsatz 0005 Montageanleitung Flansch...
  • Seite 17 Einzelteillisten, Typ EVI, 200 l und 300 l Baugruppe Flansch Elektro-Heizeinsatz (Fortsetzung) 0001 0003 0005 0004 0002 0003 0001 0005...

  • Seite 18: Einzelteillisten, Typ Evi, 500 L

    Einzelteillisten, Typ EVI, 500 l Bestellung von Einzelteilen Folgende Angaben sind erforderlich: ■ Herstell-Nr. (siehe Typenschild Vitocell 300-V A) ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Baugruppe (aus dieser Einzelteilliste) Handelsübliche Teile sind im örtlichen Fachhandel erhältlich.

  • Seite 19: Übersicht Der Baugruppen

    Einzelteillisten, Typ EVI, 500 l Übersicht der Baugruppen A Typenschild Vitocell 300-V D Baugruppe Flansch Elektro-Heiz- B Baugruppe Speicher einsatz C Baugruppe Wärmedämmung...

  • Seite 20: Baugruppe Speicher

    Einzelteillisten, Typ EVI, 500 l Baugruppe Speicher 0001 Stellfuß 0009 Flanschdeckel 0002 Sensorbefestigung 0010 Tauchhülse mit Sensorbefesti- 0003 Typenschild Vitocell 300-V gung 0004 Dichtung 0011 Wärmedämmung Tauchhülse 0005 Speicherverschlusskappe 0012 Reduziermuffe 0006 Klammer 0013 Stützfuß 0007 Ronde 0014 Montageanleitung 0008 Dichtung 0015 Serviceanleitung 0005 0004...

  • Seite 21: Baugruppe Wärmedämmung

    Einzelteillisten, Typ EVI, 500 l Baugruppe Wärmedämmung 0001 Klippverschluss 0009 Thermometer 30 - 120 °C 0002 Wärmedämm-Mantel rechts 0010 Schriftzug Viessmann 0003 Wärmedämm-Mantel links 0011 Abdeckleiste 0004 Wärmedämm-Matte oben 0012 Rosette mit Loch 0005 Wärmedämm-Matte unten 0013 Flanschhaube 0006 Deckel...

  • Seite 22: Baugruppe Flansch Elektro-Heizeinsatz

    Einzelteillisten, Typ EVI, 500 l Baugruppe Flansch Elektro-Heizeinsatz 0001 Dichtung 0002 Flanschdeckel 0003 Reduziermuffe 0004 Blende Heizeinsatz 0005 Montageanleitung Flansch 0001 0003 0005 0004 0002 0003 0001 0005...

  • Seite 23: Einzelteillisten, Typ Evb, 300 L

    ■ Herstell-Nr. (siehe Typenschild Fachhandel erhältlich. Vitocell 300-B A) ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Baugruppe (aus dieser Einzelteilliste) Übersicht der Baugruppen A Typenschild Vitocell 300-B C Baugruppe Flansch Elektro-Heiz- B Baugruppe Speicher mit Wärme- einsatz dämmung...

  • Seite 24: Baugruppe Speicher Mit Wärmedämmung

    Einzelteillisten, Typ EVB, 300 l Baugruppe Speicher mit Wärmedämmung 0001 Stellfuß 0013 Wärmedämmung Tauchhülse 0002 Sensorbefestigung 0014 Reduziermuffe 0003 Typenschild Vitocell 300-B 0015 Haube 0004 Dichtung 0016 Wärmedämm-Matte 0005 Speicherverschlusskappe 0017 Flanschdeckel 0006 Klammer 0018 Dichtung 0007 Ronde 0019 Minikanal 0008 Tauchhülse mit Sensorbefesti-...
  • Seite 25 Einzelteillisten, Typ EVB, 300 l Baugruppe Speicher mit Wärmedämmung (Fortsetzung) 0025 0012 0011 0005 0004 0007 0006 0007 0004 0009 0009 0024 0019 0003 0015 0016 0014 0013 0017 0018 0008 0002 0014 0002 0013 0008 0002 0002 0001 0010 0020 0021 0022...

  • Seite 26: Baugruppe Flansch Elektro-Heizeinsatz

    Einzelteillisten, Typ EVB, 300 l Baugruppe Flansch Elektro-Heizeinsatz 0001 Dichtung 0002 Flanschdeckel 0003 Reduziermuffe 0004 Blende Heizeinsatz 0005 Montageanleitung Flansch...
  • Seite 27 Einzelteillisten, Typ EVB, 300 l Baugruppe Flansch Elektro-Heizeinsatz (Fortsetzung) 0001 0003 0005 0004 0002 0003 0001 0005...

  • Seite 28: Einzelteillisten, Typ Evb, 500 L

    Einzelteillisten, Typ EVB, 500 l Bestellung von Einzelteilen Folgende Angaben sind erforderlich: ■ Herstell-Nr. (siehe Typenschild Vitocell 300-B A) ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Baugruppe (aus dieser Einzelteilliste) Handelsübliche Teile sind im örtlichen Fachhandel erhältlich.

  • Seite 29: Übersicht Der Baugruppen

    Einzelteillisten, Typ EVB, 500 l Übersicht der Baugruppen A Typenschild Vitocell 300-B D Baugruppe Flansch Elektro-Heiz- B Baugruppe Speicher einsatz C Baugruppe Wärmedämmung...

  • Seite 30: Baugruppe Speicher

    Einzelteillisten, Typ EVB, 500 l Baugruppe Speicher 0001 Stellfuß 0009 Flanschdeckel 0002 Sensorbefestigung 0010 Tauchhülse mit Sensorbefesti- 0003 Typenschild Vitocell 300-B gung 0004 Dichtung 0011 Wärmedämmung Tauchhülse 0005 Speicherverschlusskappe 0012 Reduziermuffe 0006 Klammer 0013 Stützfuß 0007 Ronde 0014 Montageanleitung 0008 Dichtung...

  • Seite 31: Baugruppe Wärmedämmung

    Einzelteillisten, Typ EVB, 500 l Baugruppe Wärmedämmung 0001 Klippverschluss 0009 Thermometer 30 - 120 °C 0002 Wärmedämm-Mantel rechts 0010 Schriftzug Viessmann 0003 Wärmedämm-Mantel links 0011 Abdeckleiste 0004 Wärmedämm-Matte oben 0012 Rosette mit Loch 0005 Wärmedämm-Matte unten 0013 Flanschhaube 0006 Deckel...

  • Seite 32: Baugruppe Flansch Elektro-Heizeinsatz

    Einzelteillisten, Typ EVB, 500 l Baugruppe Flansch Elektro-Heizeinsatz 0001 Dichtung 0002 Flanschdeckel 0003 Reduziermuffe 0004 Abdeckhaube 0005 Montageanleitung 0001 0003 0005 0004 0002 0003 0001 0005...

  • Seite 33: Protokolle

    Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:...

  • Seite 34: Produktkennwerte

    Produktkennwerte Produktkennwerte Vitocell 300-B Speicherinhalt Bereitschaftswärmeauf- kWh/24 h 1,17 1,37 wand bei 45 K Temperaturdif- ferenz (Volumen-Bereit- schaftsanteil) (Volumen-Solaranteil) Vitocell 300-V Speicherinhalt Bereitschaftswärmeauf- kWh/24 h wand bei 45 K Temperaturdif- ferenz Normkennwert...

  • Seite 35: Zubehör

    Aufheizzeit von 10 auf 60 °C Vitocell 300-V, Typ EVI 200 l Typ EVI 300 l Typ EVI 500 l 11,4 Vitocell 300-B, Typ EVB 300 l Typ EVB 500 l 11,0 Mit Elektro-Heizeinsatz aufheizbarer Inhalt Vitocell 300-V, Typ EVI...

  • Seite 36: Bescheinigungen

    Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass die Produkte Vitocell 300-B und Vitocell 300-V mit den fol- genden Normen übereinstimmen: DIN 4753 AD 2000-Regelwerk EN 12897 Gemäß den Bestimmungen der folgenden Richtlinien wird dieses Produkt mit...

  • Seite 40: Gültigkeitshinweis

    Gültigkeitshinweis Herstell-Nr.: 7497180 7497196 7497197 7497198 7497199 7498987 7498988 7498990 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
