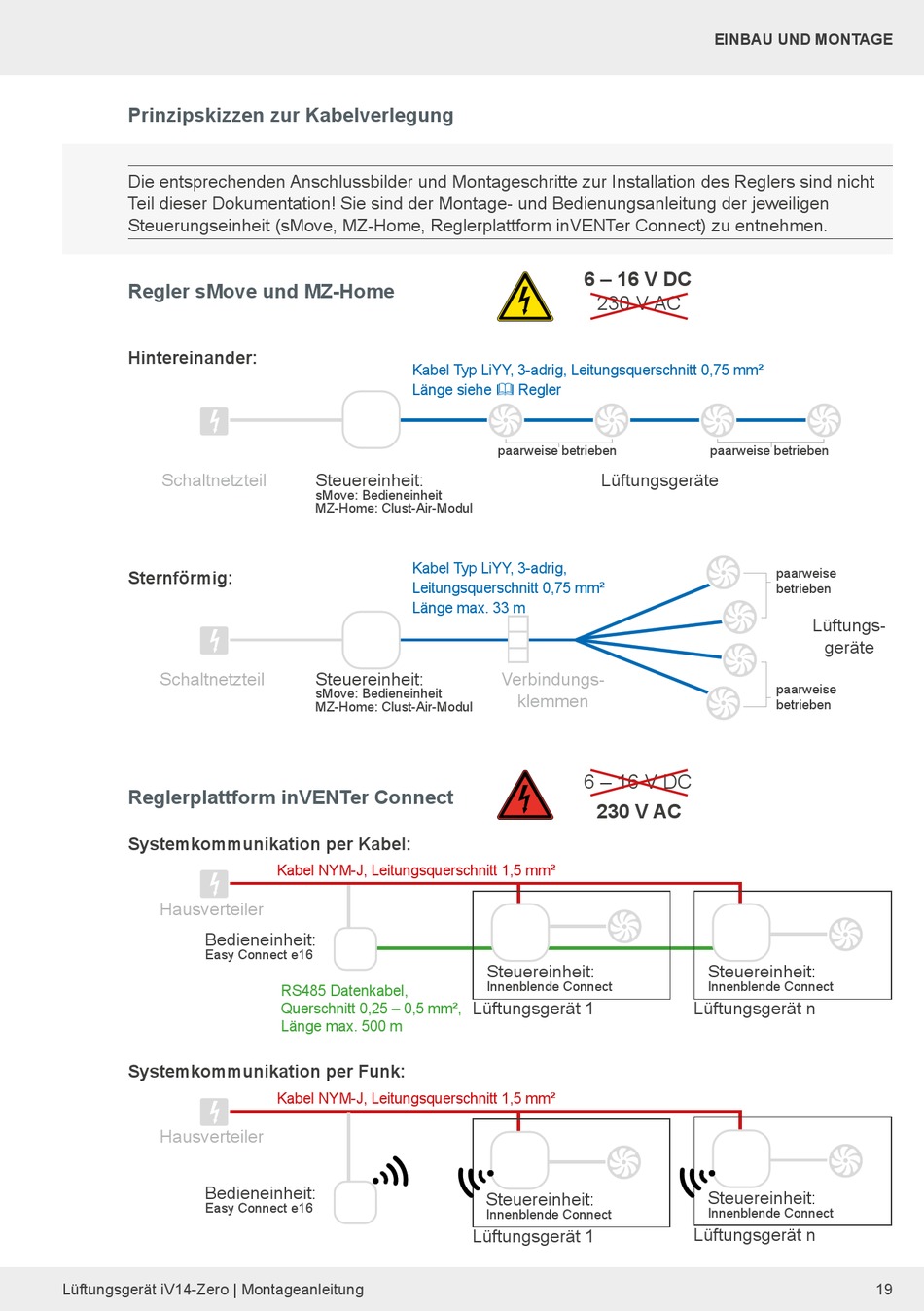

Prinzipskizzen zur Kabelverlegung

Die entsprechenden Anschlussbilder und Montageschritte zur Installation des Reglers sind nicht
Teil dieser Dokumentation! Sie sind der Montage- und Bedienungsanleitung der jeweiligen
Steuerungseinheit (sMove, MZ-Home, Reglerplattform inVENTer Connect) zu entnehmen.
Regler sMove und MZ-Home
Hintereinander:
Schaltnetzteil
Sternförmig:
Schaltnetzteil
Reglerplattform inVENTer Connect
Systemkommunikation per Kabel:
Hausverteiler
Bedieneinheit:
Easy Connect e16
Systemkommunikation per Funk:
Hausverteiler
Bedieneinheit:
Easy Connect e16
Lüftungsgerät iV14-Zero | Montageanleitung
Kabel Typ LiYY, 3-adrig, Leitungsquerschnitt 0,75 mm²
Länge siehe  Regler
Steuereinheit:
sMove: Bedieneinheit
MZ-Home: Clust-Air-Modul
Kabel Typ LiYY, 3-adrig,
Leitungsquerschnitt 0,75 mm²
Länge max. 33 m
Steuereinheit:
sMove: Bedieneinheit
MZ-Home: Clust-Air-Modul
Kabel NYM-J, Leitungsquerschnitt 1,5 mm²
RS485 Datenkabel,
Querschnitt 0,25 – 0,5 mm²,
Länge max. 500 m
Kabel NYM-J, Leitungsquerschnitt 1,5 mm²
6 – 16 V DC
230 V AC
paarweise betrieben
Lüftungsgeräte
Verbindungs-
klemmen
6 – 16 V DC
230 V AC
Steuereinheit:
Innenblende Connect
Lüftungsgerät 1
Steuereinheit:
Innenblende Connect
Lüftungsgerät 1
EINBAU UND MONTAGE
paarweise betrieben
paarweise
betrieben
Lüftungs-
geräte
paarweise
betrieben
Steuereinheit:
Innenblende Connect
Lüftungsgerät n
Steuereinheit:
Innenblende Connect
Lüftungsgerät n
