SINTERIT LISA PRO Bedienungsanleitung Seite 15

16
16
17
18
16
17
16

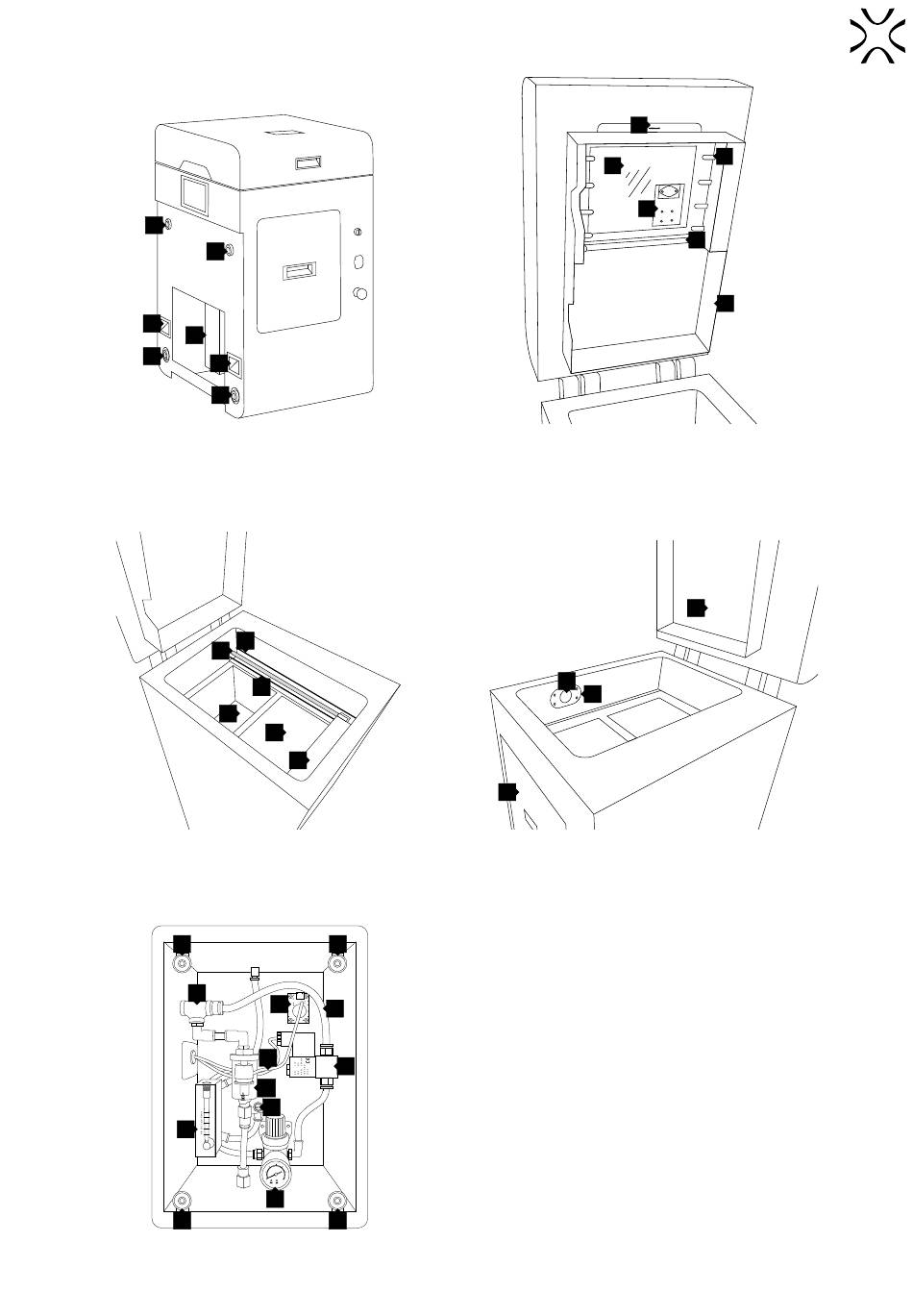

Ansicht des Druckers ohne Frontplatte.
16.Magnetverschlüsse / 17.Fronthalter /
18.Servicebereich unter BETTEN
25
26
28
Vorderansicht der Druckkammer des Druckers.
25.Kabel der Antriebseinheit des Recoater / 26.Führungsstange
des Recoater / 27.Schnur des Recoater / 28.Feed Bed /
29.Print Bed / 30.Recoater
41
33
10
8
38 6
4
2
41
27
29
30
41
34
35
40
36
39
42
bar psi
37
41
19
20
Ansicht des Heizmoduls des Druckers.
19.Splint / 20.spezieller Platz für Laserschutzglas / 21.Kurze
Infrarotstrahler (weiß), vier Stück auf jeder Seite / 22.Lasermodul
/ 23. Lange Infrarotstrahler (rot) /
24.Heizmodul
31
32
17
Rückansicht der Druckkammer des Druckers.
31.eingebettete Kamera (für Print Bed) /
32.Print Bed hinter Pyrometerfenster-Modul
Ansicht der Kammer mit Stickstoffinstallation.
33.T-Typ-Steckverschraubung mit einem Drucksensor /
34.Sauerstoffsensor / 35.Pneumatikschläuche /
36.pneumatisches Magnetventil /
37.Druckregler mit eingebautem Manometer /
38.Rotameter / 39.Filter-Luftentfeuchter / 40.Kabel /
41.Magnetverschlüsse / 42.Drossel-Rückschlagventil
21
22
23
24
24
Sinterit LISA PRO – Bedienungsanleitung | 15
