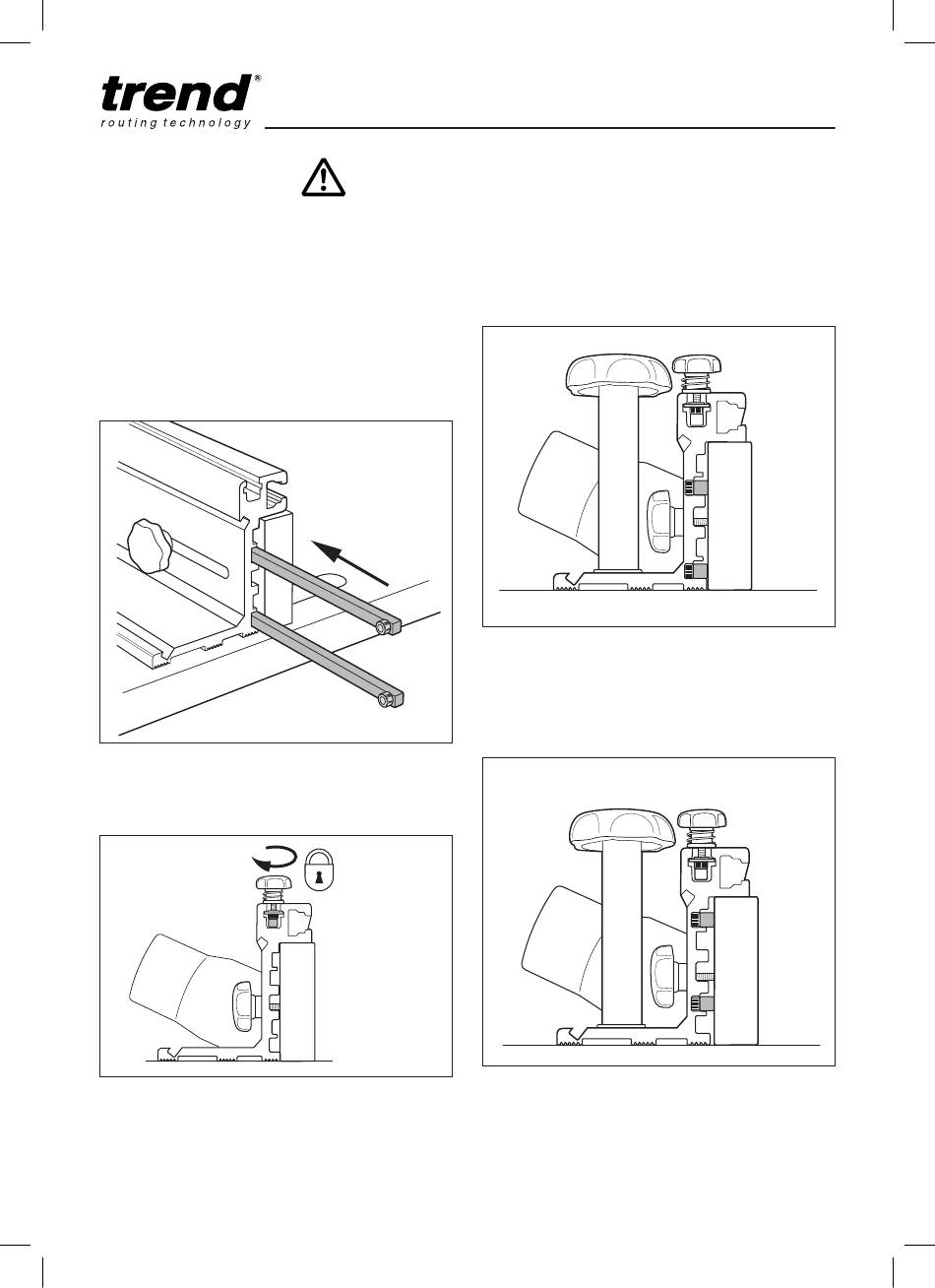

Hobeln mit Anschlag
Der Fräsanschlag besitzt zwei unabhängig
voneinander justierbare Anschlagbacken, die
es ermöglichen, den Anschlag zum Hobeln
von 1,4 bis 2,4 mm Tiefe zu verwenden.
Um den Anschlag zum Hobeln einzustellen,
entnehmen Sie bitte die beiden Stangen, die
in der oberen Führungsnut des Anschlags
stecken und schieben diese in die rückwärtigen
Aussparungen hinter der abführenden Seiten-
wange (linke Wange).
Die Stangen können in den t-Nuten oben im
Fräsanschlag verwahrt werden. Die Stangen
halten durch das Zudrehen der Knopfschrauben.
WRT
Um die Anschlagbacken mit 1,4 mm zu
positionieren, schieben Sie die Stangen
in die tieferen Aussparungen, wie in der
nachstehenden Darstellung gezeigt und ziehen
Sie dann die Knopfschrauben fest.
Um die Anschlagbacken auf 2,4 mm Hobeltiefe
zu positionieren, schieben Sie die Stangen in
die kleinere Aussparung und ziehen dann die
Knopfschrauben fest.
-24-
1.4mm offset
2.4mm offset
