Verwandte Anleitungen für Sauter OFL-Serie
Inhaltszusammenfassung für Sauter OFL-Serie

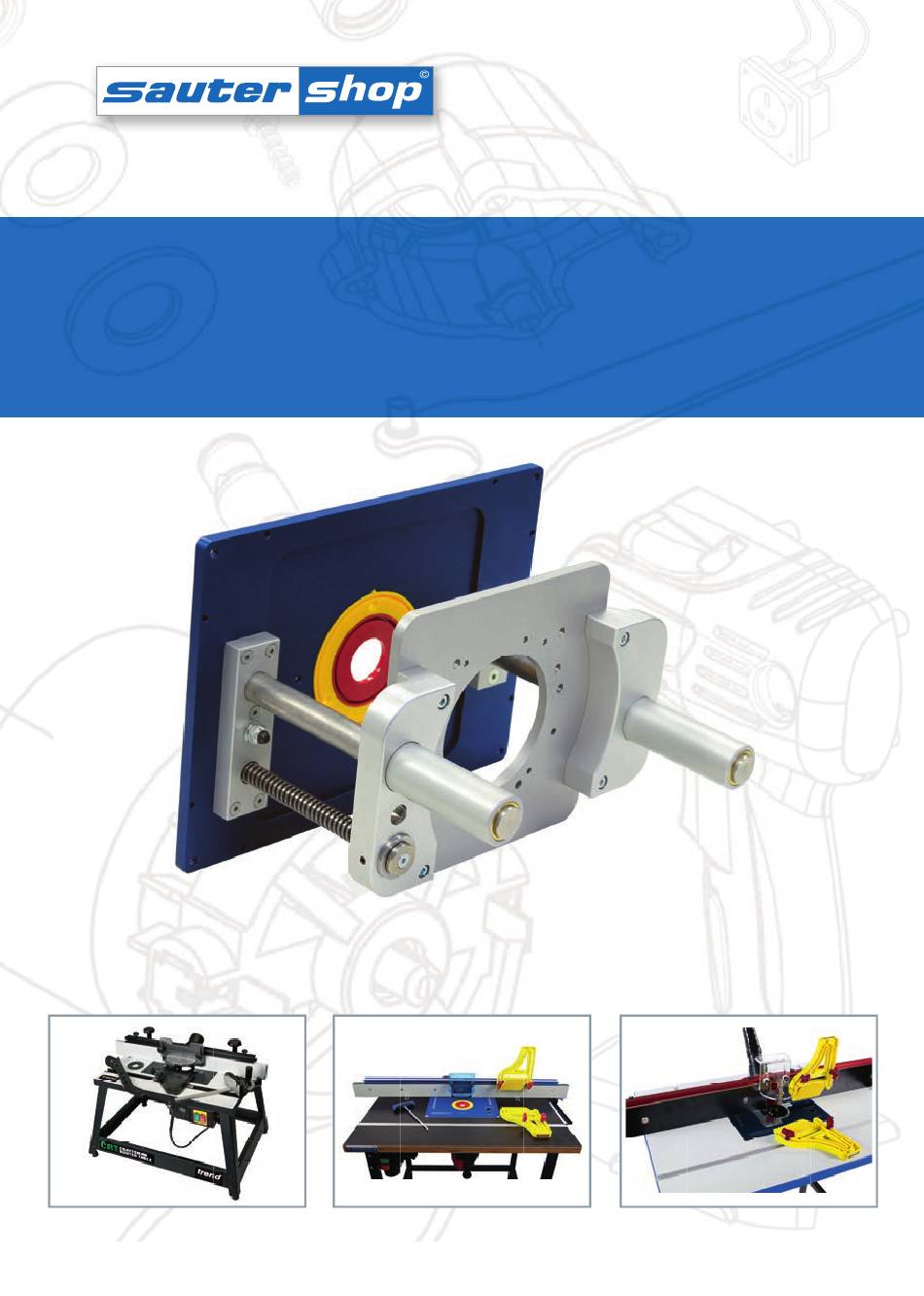

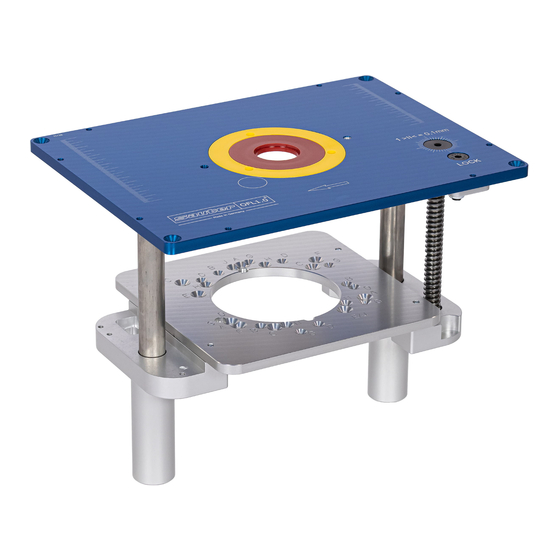

- Seite 1 Deutsch / Englishe sauter OFL Betriebsanleitung Modelle: OFL1.0, OFL2.0, OFL2.0-MINI, OFL2.0-AD43...
-
Seite 2: Eg-Konformitätserklärung
EG-Konformitätserklärung Sehr geehrte Damen und Herren, gemäß der EG-Maschinenrichtlinie wir danken Ihnen für den Kauf eines der sauter Oberfräsenlifte OFL, die in einem 2006/42/EG, Anhang II A eigenen betreiberseitigen, CE-konformen Frästisch oder in Kombination mit den OFL1.0, Frästischen Trend CRT/MK3 oder sauter OFL2.0,... -
Seite 3: Bestimmungsgemäßer Gebrauch
- oder eines Drittanbieters, oder mit den verschraubt sein. hier beschriebenen Frästischen Trend CRT/MK3 oder sauter FT betrieben. Es dürfen keine anderen als die zugelas- senen Fräsen in den Fräsliften OFL einge- Der Fräslift ist zur Aufnahme von defi nier- baut werden. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Lieferumfang___________________________________________________ 2. Übersicht OFL 2.1 Übersicht OFL1.0_______________________________________________ 2.2 Übersicht OFL2.0, OFL2.0-MINI____________________________________ 2.3 Übersicht OFL2.0-AD43__________________________________________ 2.4 Übersicht Frästische_____________________________________________ 3. Technische Daten 3.1 OFL1.0, OFL2.0, OFL2.0-MINI_____________________________________ 3.2 OFL2.0-AD43 __________________________________________________ 4. Betriebsbedingungen____________________________________________ 5. Zulässige Oberfräsen & Fräsmotoren 5.1 Für OFL1.0 und OFL2.0__________________________________________ 5.2 Für OFL2.0-MINI________________________________________________ 5.3 Für OFL2.0-AD43_______________________________________________ 6. -
Seite 5: Lieferumfang
Nivellierschrauben M5x8 Innensechskantschlüssel 5x150 mm Schutzschild Betriebsanleitung b. Variante OFL2.0 & OFL2.0-MINI Oberfräsenlift sauter OFL2.0 bzw. OFL2.0-MINI Reduzierplatten Befestigungsschrauben M6x50, Beilagscheiben & Muttern Schrauben 1x Zyl. M4x10, 5x Senk., M4x14, 3x Senk. M6x16, 4x Senk., M5x20, 3x Zyl. M5x12, 2x Scheibe Nivellierschrauben M5x8 Innensechskantschlüssel 5x150 mm... -
Seite 6: Übersicht Ofl
2. Übersicht OFL 2.1 Übersicht OFL1.0 Abb. 1 Draufsicht Abb. 2 Ansicht von unten Höhenfeineinstellung Arretierung Höhenfeineinstellung Bohrung für Befestigungsschrauben des Fräslift Gewindebohrungen für Nivellierschrauben Diese Zahlen (X) Montagebohrungen für die Oberfräse werden weiterhin Montageplatte für die Oberfräse im Text zum bes- Einlegeringe seren Verständ- Gewinde für Freifräsanschlag-Pin... -
Seite 7: Übersicht Ofl2.0, Ofl2.0-Mini
2.2 Übersicht OFL2.0 & OFL2.0-MINI (17) (15) (11) (10) (12) (13) (14) (16) Abb. 3 Draufsicht Höhenfeineinstellung (10) Arretierung Höhenfeineinstellung (11) Bohrung für Befestigungsschrauben des Fräslift (12) Gewindebohrungen für Nivellierschrauben (13) Montagebohrungen für die Oberfräse (14) Montageplatte für die Oberfräse (15) Reduzierplatte (16) -
Seite 8: Übersicht Frästische
2.4 Übersicht Frästische Sehen Sie hierzu separate Betriebsanleitungen der Drittanbieter oder zu unseren Fräs- tischen Trend CRT/MK3 oder sauter FT. 3. Technische Daten 3.1 OFL1.0, OFL2.0 & OFL2.0-MINI Maße: 306 x 229 x 243 mm Eckenradius Einlegeplatte: 6 mm Dicke Einlegeplatte:... -
Seite 9: Betriebsbedingungen
Herstellers. Der Einsatz des Zubehörartikels ADAP43-OFL (Bestandteil von OFL2.0-AD43), ohne sauter OFL1.0 oder OFL2.0 ist niemals zulässig. Nur in Kombination, plus entsprechen- dem CE-konformen Frästisch, ist eine Inbetriebnahme erlaubt. Der Zubehörartikel ADAP43-OFL (Bestandteil von OFL2.0-AD43) muss mittels Schraub- verbindung inkl. -
Seite 10: Zulässige Oberfräsen & Fräsmotoren
5. Zulässige Oberfräsen & Fräsmotoren Der Betrieb des OFL ist in Verbindung mit folgenden Oberfräsmodellen zugelassen: 5.1 Für OFL1.0 und OFL2.0 Bohrbild Hersteller Modell Schrauben BOSCH GOF1250CE/LCE 4x M4x14 + 1x M4x10 GMF1600CE, GOF1600CE 3x M4x14 POF1200AE, POF1300, POF1400ACE 4x M4x14 + 1x M4x10 CASALS CT2200VCE 3x M6x16... -
Seite 11: Für Ofl2.0-Mini
5.2 Für OFL2.0-MINI Bohrbild Hersteller Modell Schrauben DEWALT D26203, D26204 4x M4x14 FESTOOL OF1000, OF1010 4x M4x14 MAKITA RP0900, RT0700 4x M4x14 METABO OFE738, OFE1229 3x M5x12 + 2x Scheibe TRITON JOF001 3xM6x16 BOSCH GKF 600 Plunge Base 4x M4x14 MAKITA RT0700 4xM4x14... -
Seite 12: Für Ofl2.0-Ad43
Unberechtigte Verwendung anderer Oberfräsen und Fräsmotoren führt zum Erlöschen der Konformitätserklärung und der Gewährleistungsansprüche. WARNUNG Bei Verwendung nicht zugelassener Fräsen besteht Verletzungsgefahr! Für die Nutzung Ihrer Oberfräse oder Ihres Fräsmotors im sauter OFL beachten Sie bitte die Hinweise Ihres Fräsen-Herstellers zum stationären Betrieb. -
Seite 13: Sicherheitshinweise
6. Sicherheitshinweise Bedenken Sie das Ar- Allgemeine Sicherheitshin- WARNUNG beitsumfeld. Verwenden Sie das weise für Aufnahmevorrich- Elektronische Sicherheit Produkt nicht im Regen oder in tungen einer dampfhaltigen Umgebung. Sorgen Sie für ausreichende Trennen Sie das Elek- Beleuchtung. Verwenden Sie trowerkzeug vom Netz, sobald Elektrowerkzeuge nicht in der das Gerät nicht benutzt wird, WARNUNG... - Seite 14 Teilen zu schützen. Zubehörartikels ADAP43-OFL Ihrem Frästisch liegen. Teile, (Bestandteil von OFL2.0-AD43), die in das drehende Werkzeug Atemschutz. Tragen ohne sauter OFL1.0 oder geraten, können dieses beschä- Sie eine Staubschutz- oder eine OFL2.0 ist niemals zulässig. Nur digen und weggeschleudert Atemschutzmaske.
- Seite 15 Die maximale Ge- WARNUNG Beachten Sie die schwindigkeit (n.max), markiert Anleitung zum Werkzeugwech- Sicher Fräsen auf dem Schaft, auf der Verpa- sel in der Bedienungsanleitung ckung oder Anleitung darf nicht Ihres Fräsmotors. Lesen Sie die mit überschritten werden. Falls an- dem Elektrowerkzeug, Zubehör gegeben soll der Geschwindig- Das Fräswerkzeug...
- Seite 16 Fassen Sie nicht HINWEIS WARNUNG unter den Tisch oder führen Sie Stationäre Verwendung von Oberfräser Reparatur / Ihre Hände oder Finger nicht in Fräsmotoren den Fräsweg, solange die Fräse Wartung eingeschaltet ist. Beachten Sie bitte die Reparatur des Vorschriften über den sicheren Führen Sie niemals Werkzeugs darf nur nach den Umgang mit Maschinen mit...
-
Seite 17: Montage Der Fräsen
7. Montage der Fräsen 7.1 Montage der Oberfräse am OFL1.0, OFL2.0 & OFL2.0-MINI 1) Drehen Sie die Höheneinstellung (1) des Fräsliftes gegen den Uhrzeigersinn bis die Montageplatte (6) den maximalen Abstand zur Einlegeplatte hat. Abb. 7 Fräslift ausgefahren (OFL1.0 stellvertretend) 2) Legen Sie den Oberfräsenlift mit der Bediensei- te nach unten auf eine feste Unterlage, sodass die Montageplatte... - Seite 18 Drehen Sie die passenden Schrauben ein. Um einen besseren Zugang zu den Schrau- ben zu bekommen, entfernen Sie die Einlegeringe (7) und ändern gegebenenfalls die Höheneinstellung (1) des Fräsliftes. Achten Sie auf festen Sitz der Befestigungs- schrauben. Abb. 9 Sicht auf Befestigungsschrauben (OFL1.0 stellvertretend) 4) Schieben Sie nun den Hubkorb Ihrer Oberfräse soweit als möglich ein, sodass die Frässpindel möglichst nahe an der Montageplatte (6) ist und setzen die Klemmung...
-
Seite 19: Montage Des Fräsmotors Am Ofl2.0-Ad43
7.2 Montage des Fräsmotors am OFL2.0-AD43 bzw. Adapter ADAP43-OFL 1) Drehen Sie die Höheneinstellung (1) des Fräsliftes gegen den Uhrzeigersinn bis die Montageplatte (6) den maximalen Abstand zur Einlegeplatte hat. So erhalten Sie einne besseren Zugriff für die Montage. 2) Legen Sie den Oberfräsenlift mit der Bedienseite nach unten auf eine feste Un- terlage, sodass die Montageplatte nach oben zeigt. -
Seite 20: Betreiberseitigen Frästisch Vorbereiten
8. Montage des OFL1.0, OFL2.0, OFL2.0-MINI & OFL2.0-AD43 am Frästisch 8.1 Betreiberseitigen Frästisch vorbereiten (Schritt überspringen für sauter Frästisch FT) Erstellen Sie den Ausschnitt in Ihrem Frästisch entsprechend der beigefügten Skizze (siehe „Umschlag hinten“). Achten Sie darauf, dass die Stufe mindestens 9 mm und maximal 9,5 mm tief sein soll, um den Fräslift bündig mit Ihrem Tisch ausrichten zu... -
Seite 21: Nivellierung Des Ofls Im Frästisch
8.4 Nivellierung der Reduzierplatten im Falle des OFL2.0, OFL2.0-MINI, OFL2.0-AD43 im Frästisch (Schritt überspringen für sauter OFL1.0) Falls notwendig, kann mittels separat zu erwerbenden (siehe „Zubehör“) Nivellierschei- ben, mit jeweils einer Scheibenstärke von 0,1 mm, auch die Planheit der magnetischen... -
Seite 22: Betrieb Der Oberfräse Im Ofl
10. Betrieb der Oberfräse im OFL Beachten Sie vor dem Betrieb die Sicherheitshinweise in dieser Anleitung. 10.1 Werkzeug einbauen & wechseln bei eingebauter Oberfräse im OFL1.0 1) Ziehen Sie den Netzstecker der Ober- fräse aus der Steckdose. 2) Entfernen Sie die Einlege- ringe (7) und drehen den Fräslift bis zum oberen Anschlag. - Seite 23 5) Vergewissern Sie sich, dass der Fräser fest in der Spannzange sitzt und nicht mit dem Einlegering (7) kollidiert. 6) Achten Sie darauf, dass die Einlegeringe fest in das vorgefertigte Profi l eingerastet sind und fest sitzen. 10.2 Werkzeug einbauen & wechseln bei eingebauter Fräse im OFL2.0, OFL2.0-MINI &...
- Seite 24 5) Vergewissern Sie sich, dass der Fräser fest in der Spannzange sitzt und nicht mit den stählernen Reduzierplatte (15) kollidiert. 6) Achten Sie darauf, dass die Reduzierplatte (15) fest in der vorgefertigten Aussparung sitzt. WARNUNG Beachten Sie bei der Wahl des Fräsers den maximalen Fräserdurchmesser, der für das jeweilige Fräsenmodell zulässig ist.
-
Seite 25: Allgemeine Hinweise Zum Fräsen
11. Allgemeine Hinweise zum Fräsen 11.1 Fräsen am Parallel-/Queranschlag (nicht im Lieferumfang enthalten) 1) Ziehen Sie den Netzstecker der Oberfräse. 2) Setzen Sie das gewünschte Fräswerkzeug ein (siehe Betriebsanleitung Oberfräse). 3) Stellen Sie die gewünschte Frästiefe ein. HINWEIS Fräsen Sie in mehreren Durchgängen in Schritten von wenigen Millimetern. 4) Schlagen Sie das Werkstück am Anschlag an. -
Seite 26: Zubehör Für Ofl
12. Zubehör für OFL1.0, OFL2.0, OFL2.0-MINI & OFL2.0-AD43 Optionales Zubehör zu den Oberfräsenliften. Artikel Beschreibung für OFL Artikelnummer Höhenlehre Einstelllehre magnetisch, werk- alle SA-99600004 zeuglos bedienbar, mit Skala Montagesatz 4x Eckplatten, alle SA-99600005 20-tlg. 4x Senkkopfschrauben M6x50, 12x Schraube DIN7997 4,5x40 Nivellierrahmen Rahmen aus Stahlblech zur Plat- alle... -
Seite 27: Kundendienst & Beratung
Oberfräsenlift, Zubehör und Verpackungen sollen einer umweltgerechten Wiederver- wertung zugeführt werden. 16. Gewährleistung Für den sauter Oberfräsenlift OFL1.0, OFL2.0, OFL2.0-MINI und OFL2.0-AD43 gilt die gesetzliche Gewährleistung ab Lieferung auf alle Konstruktions-, Material- oder Fabrika- tionsfehler. Von der Gewährleistung ausgeschlossen sind Verschleißteile sowie Schäden, die durch unsachgemäße Behandlung, durch Nichtbeachtung von Serviceanweisungen,... -
Seite 28: Explosionszeichnung & Ersatzteilliste
17. Explosionszeichnung und Ersatzteilliste Abb. 22 Explosionszeichnung OFL1.0... - Seite 29 Ersatzteilstückliste für OFL1.0 Pos. Stk. Artikelnummer Bezeichnung SA-512200200 Adapterplatte SA-512200400 Schlittenrohr SA-512200500 Grundplatte SA-512200800 Lagerplatte SA-512201100 Schlittenarm SA-512201200 Nebenarm SA-512201300 Druckstück SA-512201500 Welle du20 SA-512202000 Skala SA-512204100 Wellenlager SA-512205300 Spindel SA-512205600 Trapezgewindenuss SA-4000088/0,63/5x12,5 Druckfeder SA-4000274/22/M5 Vorlegescheibe FO-RTS2-1 Einlegeringe du32 & 68 SA-4000206/8,4 DIN 125-1 - B 8,4 Unterlegscheibe SA-4000219/608ZZ...
- Seite 30 Abb. 23 Explosionszeichnung OFL2.0 und OFL2.0-MINI (34) Abb. 24 Explosionszeichnung ADAP43-OFL...
- Seite 31 Ersatzteilstückliste für OFL2.0, OFL2.0-MINI & OFL2.0-AD43 Pos. Stk. Artikelnummer Bezeichnung SA-4000088/0,63/5x12,5 Druckfeder SA-4000169 Schnorrscheibe S5 SA-4000182 Magnet rund 20x3 SA-4000247 Tellerfeder SA-4000274 Vorlegescheibe 22 M5 SA-512200202 Montageplatte OFL2.0 SA-512201000 Montageplatte OFL2.0-MINI SA-512200400 Schlittenrohr SA-512200600 Einlegeplatte OFL2.0 & OFL2.0-MINI SA-512200800 Lagerplatte SA-512201100 Schlittenarm SA-512201200...
-
Seite 32: Frästischausschnitt
18. Skizze für den Frästisch-Ausschnitt Abb. 25 Erforderliche Einbaumaße am Frästisch... - Seite 33 OFL User manual Models: OFL1.0, OFL2.0, OFL2.0-MINI, OFL2.0-AD43...
-
Seite 34: Applied, Harmonised Standards, In Particular
Thank you for purchasing one of the sau- As per EC Machine Directive ter OFL router lifts used in an individual, 2006/42/EC, Appendix II A CE-compliant router table or in combina- tion with the Trend CRT/MK3 or sauter FT OFL1.0, router tables. OFL2.0, OFL2.0, OFL2.0-MINI... -
Seite 35: Intended Use
OFL router lift, third-party, CE-compliant router table or it must have been installed horizontally the Trend CRT/MK3 or sauter FT router and screw connections must have been tables described here. securely fastened. - Seite 36 Table of contents 1. Delivery scope_________________________________________________ 2. OFL router lift overview 2.1 OFL1.0 overview_______________________________________________ 2.2 OFL2.0 and OFL2.0-MINI overview_________________________________ 2.3 OFL2.0-AD43 overview__________________________________________ 2.4 Router table overview___________________________________________ 3. Technical data 3.1 OFL1.0, OFL2.0, OFL2.0-MINI_____________________________________ 3.2 OFL2.0-AD43 _________________________________________________ 4. Operating conditions____________________________________________ 5. Permissible routers and router motors 5.1 For OFL1.0 and OFL2.0__________________________________________ 5.2 For OFL2.0-MINI_______________________________________________ 5.3 For OFL2.0-AD43_______________________________________________...
-
Seite 37: Delivery Scope
1× Shield 1× User manual Models OFL2.0 and OFL2.0-MINI 1× sauter OFL2.0 or OFL2.0-MINI router lift 2× Reducing plates 4× M6×50 attachment screws, washers, and nuts 18× Screws 1× cyl. M4×10, 5× csk. M4×14, 3× csk. M6×16, 4× csk. M5×20, 3×... -
Seite 38: Ofl Router Lift Overview
2. OFL router lift overview 2.1 OFL1.0 overview Fig. 1 Top view Fig. 2 Bottom view Fine height adjustment Fine height adjustment lock Bore for router lift attachment screws Threaded bores for levelling screws These numbers Installation bores for the router (X) are used in Installation plate for the router the subsequent... -
Seite 39: Ofl2.0 And Ofl2.0-Mini Overview
2.2 OFL2.0 and OFL2.0-MINI overview (17) (15) (11) (10) (12) (13) (14) (16) Fig. 3 Top view Fine height adjustment (10) Fine height adjustment lock (11) Bore for router lift attachment screws (12) Threaded bores for levelling screws (13) Installation bores for the router (14) Installation plate for the router (15) -
Seite 40: Router Table Overview
2.4 Router table overview For this purpose see third-party providers’ user manuals or our Trend CRT/MK3 or sauter FT router tables’ user manuals. 3. Technical data 3.1 OFL1.0, OFL2.0 & OFL2.0-MINI Dimensions: 306 x 229 x 243 mm Insert plate corner radius:... -
Seite 41: Operating Conditions
For this purpose, read the corresponding manufacturer’s user manual. Using accessory ADAP43-OFL (part of OFL2.0-AD43) without sauter OFL1.0 or OFL2.0 is not permitted at any time. Commissioning is only permitted using a corresponding CE-compliant router table. -
Seite 42: Permissible Routers And Router Motors
5. Permissible routers and router motors Operating the OFL router lift is permitted in conjunction with the following router models: 5.1 For OFL1.0 and OFL2.0 Drilling Manufac- Model Screws pattern turer BOSCH GOF1250CE/LCE 4x M4x14 + 1x M4x10 GMF1600CE, GOF1600CE 3x M4x14 POF1200AE, POF1300, POF1400ACE 4x M4x14 + 1x M4x10... -
Seite 43: For Ofl2.0-Mini
5.2 For OFL2.0-MINI Drilling Manufac- Model Screws pattern turer DEWALT D26203, D26204 4x M4x14 FESTOOL OF1000, OF1010 4x M4x14 MAKITA RP0900, RT0700 4x M4x14 METABO OFE738, OFE1229 3x M5x12 + 2x Scheibe TRITON JOF001 3xM6x16 4x M4x14 BOSCH GKF 600 Plunge Base MAKITA RT0700 4xM4x14... -
Seite 44: For Ofl2.0-Ad43
Unauthorised use of other routers or router motors will render the declaration of con- formity and warranty void. WARNING Risk of injury when using impermissible routers! Please note the information of your router’s manufacturer regarding stationary operati- on when using your router or router motor in the sauter OFL. -
Seite 45: Safety Notices
6. Safety notices Consider the working General safety notices for WARNING environment. Do not use the mounting equipment product in environments sub- Electrical safety ject to precipitation or steam. Make sure the environment is Disconnect electri- WARNING adequately lit. Do not use elec- cally powered tools from the Read the safety notices and trically powered tools in the vi-... - Seite 46 fl y around. Using accessory ADAP43-OFL (part of OFL2.0- Carefully handle Respiratory protec- AD43) without sauter OFL1.0 or the router lift. Check whether tion. Wear a dust protection or OFL2.0 is not permitted at any moving device parts operate respiratory protection mask.
- Seite 47 Do not exceed the WARNING Note the instructions maximum speed (n.max), high- on bit change in the user ma- Milling safely lighted on the shaft, packaging nual of your router motor. or manual. If stated, accura- Read the instructions tely keep to the speed range. The router bit must enclosed with the electrically Usually manufacturers state...
- Seite 48 Do not reach under WARNING NOTE the table or move your hands Stationary use of router or fi ngers into the milling path Router bit repairs/main- motors tenance as long as the router is swit- ched on. Please note the re- Exclusively repair the gulations about safely handling Do not guide wood...
-
Seite 49: Installing Routers
7. Installing routers 7.1 Installing the router on OFL1.0, OFL2.0, and OFL2.0-MINI 1) Turn the height adjustment (1) of the router lift counter-clockwise until the installation plate (6) is at maximum distance from the insert plate. Fig. 7 Router lift extended (OFL1.0 as example) 2)Place the router lift on a secure surface with the operating side facing downwards so that the installation... - Seite 50 Insert the matching screws. Remove the reducing rings (7) and if necessary, chan- ge the height adjustment (1) of the router lift to improve access to the screws. Make sure the attachment screws are positioned securely. Fig. 9 View of attachment screws (OFL1.0 as example) 4) Now push in the lifting basket of your router as far as possible so that the milling spindle is as close to the installation plate (6) as possible and secure the clamps.
-
Seite 51: Installing The Router Motor On Ofl2.0-Ad43
7.2 Installing the router motor on OFL2.0-AD43 or ADAP43-OFL adapter 1)Turn the height adjustment (1) of the router lift counter-clockwise until the ins- tallation plate (6) is at maximum distance from the insert plate. This will improve access for installation. 2)Place the router lift on a secure surface with the operating side facing downwards so that the installation plate... -
Seite 52: Preparations Of Your Individual Router Table
Preparations of your individual router table (Skip this step for sauter FT router table) Create the cut-out in your router table as per the enclosed drawing (see rear cover page). Make sure the step is at minimum 9 mm and at maximum 9.5 mm deep to be able to align the router lift fl... -
Seite 53: Levelling The Ofl Router Lift In The Router Table
8.4 Levelling the reducing plates in the router table with OFL2.0, OFL2.0-MINI, OFL2.0-AD43 (Skip this step for sauter OFL1.0) If necessary use separately available levelling platelets (see “Accessories”) with a thick- ness of 0.1 mm to also correct the evenness of the magnetic reducing plates (15) within the insert plate to prevent most of all smaller workpieces from jamming. -
Seite 54: Operating The Router In The Ofl Router Lift
10. Operating the router in the OFL router lift Note the safety notices in this manual prior to operation. 10.1 Installing and changing bits with installed router in OFL1.0 1) Remove the mains plug of the router from the mains socket. 2) Remove the reducing rings and turn the router lift to the top stop. - Seite 55 5) Make sure that the router bit has been securely positioned in the collet and that it does not collide with the reducing ring (7). 6) Make sure that the reducing rings have securely engaged with the prefabricated profi le and that they have been positioned securely. 10.2 Installing and changing bits with installed router in OFL2.0, OFL2.0-MINI, and OFL2.0-AD43 1) Remove the mains plug of the router...
- Seite 56 5) Make sure that the router bit has been securely positioned in the collet and that it does not collide with the steel reducing plate (15). 6) Make sure that the reducing plate (15) has been securely positioned in the prefabricated recess.
-
Seite 57: General Information About Routing
11. General information about routing 11.1 Routing using the parallel/transverse fence (not within the scope of delivery) 1) Remove the mains plug of the router. 2) Insert the desired bit (see user manual of the router). 3) Adjust the desired milling depth. NOTE Mill in several stages in steps of a few millimetres. - Seite 58 12. Accessories for OFL1.0, OFL2.0, OFL2.0-MINI, and OFL2.0-AD43 Optional accessories for the router lifts Item Description for OFL Item number Height gauge Adjusting gauge, magnetic, can SA-99600004 be operated without tools, featu- ring scale Installation set, 4x Corner Plates, SA-99600005 20 parts 4x M6x50 countersunk screws, 12x DIN7997 4,5x40 screw...
-
Seite 59: Cleaning And Maintenance
Correctly recycle the router lift, accessories and packaging as per environmental regu- lations. 16. Warranty Statutory warranty periods apply to sauter router lift OFL1.0, OFL2.0, OFL2.0-MINI, and OFL2.0-AD43 as of delivery for all design, material, and production faults. Wearing parts as well as damage caused by improper handling, non-observance of servicing instructions, interventions by third parties and force majeure shall be excluded from warranty. -
Seite 60: Exploded View And Spare Parts List
17. Exploded view and spare parts list Fig. 22 Exploded view of OFL1.0... - Seite 61 Spare parts list for OFL1.0 Item Units Item number Designation SA-512200200 Adapter plate SA-512200400 Slide pipe SA-512200500 Base plate SA-512200800 Bearing plate SA-512201100 Slide arm SA-512201200 Auxiliary arm SA-512201300 Pressure piece SA-512201500 du20 shaft SA-512202000 Scale SA-512204100 Shaft bearing SA-512205300 Spindle SA-512205600 Trapezoidal threaded nut...
- Seite 62 Fig. 23 Exploded view of OFL2.0 and OFL2.0-MINI (34) Fig. 24 Exploded view of ADAP43-OFL...
- Seite 63 Spare parts list for OFL2.0, OFL2.0-MINI, and OFL2.0-AD43 Item Units Item number Designation SA-4000088/0,63/5x12,5 Pressure spring SA-4000169 Schnorr disc, S5 SA-4000182 Magnet, round, 20×3 SA-4000247 Disc spring SA-4000274 22 M5 prepositioning washer SA-512200202 OFL2.0 installation plate SA-512201000 OFL2.0-MINI installation plate SA-512200400 Slide pipe SA-512200600...
-
Seite 64: Router Table Cutout
18. Diagram for router table cutout Fig. 25 Required installation dimensions on the router table...
