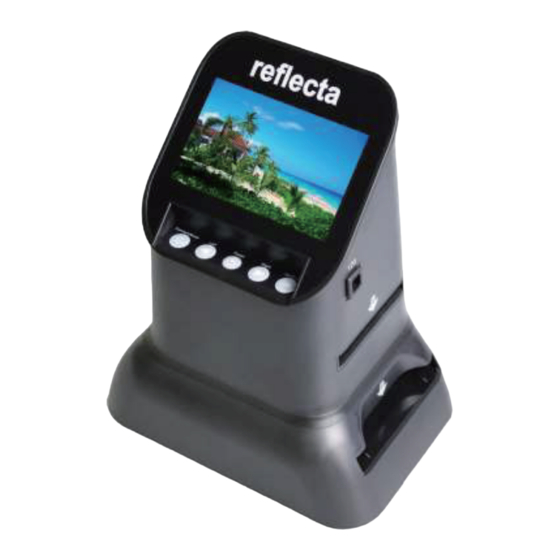

Reflecta x66-Scan Benutzerhandbuch

Multi-format-scanner
Vorschau ausblenden

Werbung

Inhaltsverzeichnis

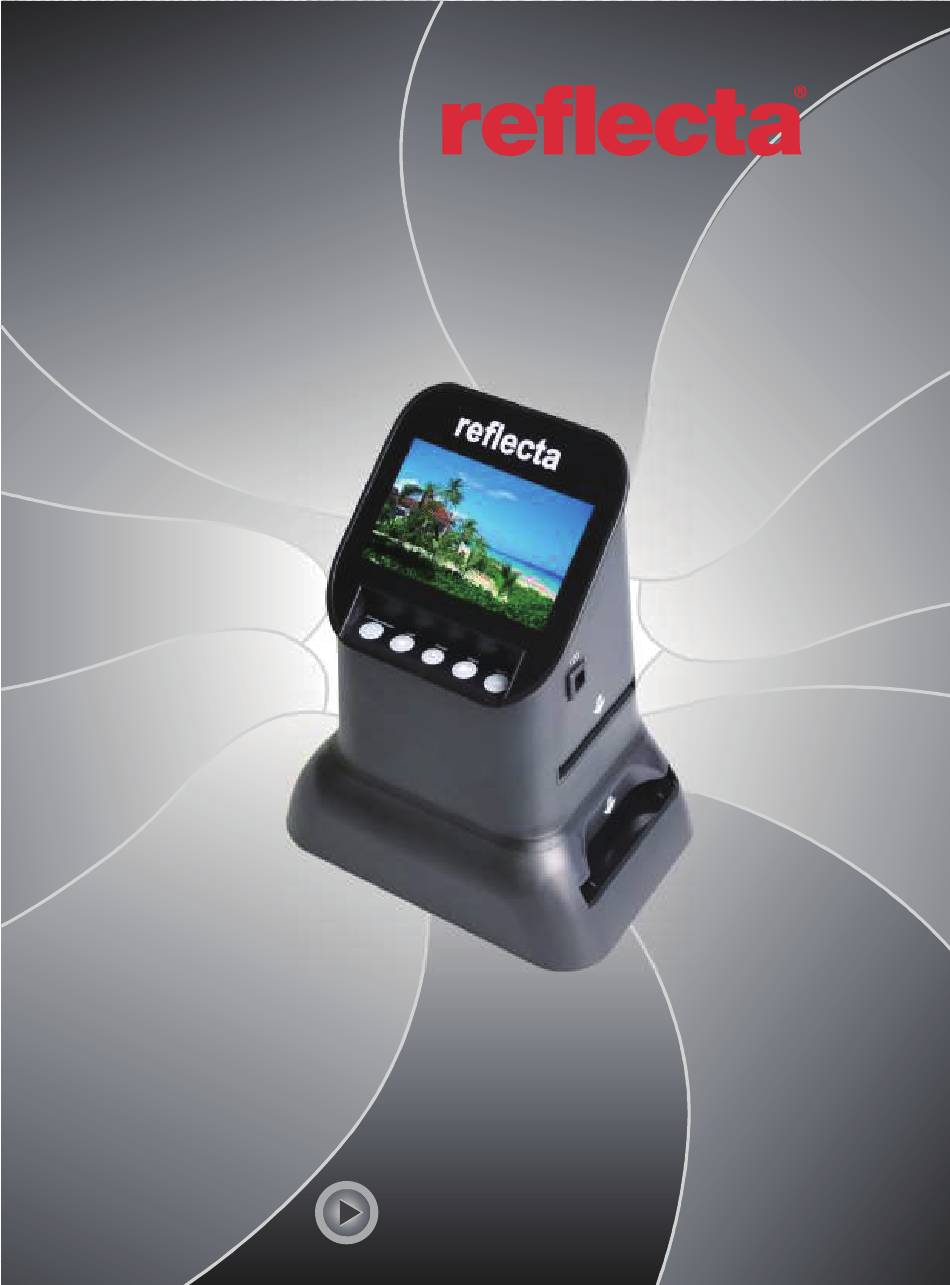

x66-Scan
Multi-Format-Scanner
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Reflecta x66-Scan

Inhaltszusammenfassung für Reflecta x66-Scan

  • Seite 1 Multi-Format-Scanner Benutzerhandbuch...

  • Seite 2: Inhaltsverzeichnis

    Benutzerhandbuch Für den korrekten Gebrauch lesen Sie bitte diese Anleitung aufmerksam durch und bewahren Sie sie zum späteren Nachschlagen auf! Inhalt 1. Vorwort ..............1 2. Sicherheitshinweise ..........1 3. Lieferumfang ............2 4. Abbildung Lieferumfang ..........3 5. Bedienelemente ............4 6. 120-Filmhalter einlegen ...........5 7.

  • Seite 3: Vorwort

    1. Vorwort Vielen Dank, dass Sie sich für dieses Produkt entschieden haben! Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie dieses Produkt verwenden. 2. Sicherheitshinweise • Versuchen Sie nicht, Teile des Geräts zu demontieren oder zu verändern. • Berühren Sie nicht das Innere des Scanners, nachdem das Produkt heruntergefallen ist oder andere Schäden erlitten hat, um Verletzungen zu vermeiden.

  • Seite 4: Lieferumfang

    großer Kapazität können die Reaktion des Geräts verlangsamen oder sogar das System einfrieren. Wenn dies auftritt, trennen Sie das Gerät vom Strom und starten Sie es neu. Um das Gerät zu schützen und Energie zu sparen, schaltet sich das Produkt automatisch ab, wenn für 30 Minuten keine Bedienung erfolgt.

  • Seite 5: Abbildung Lieferumfang

    4. Abbildung Lieferumfang 120 Filmhalter 127 Filmhalter Filmscanner Dia-Halter USB-Kabel X66-Scan Negativ-Filmhalter Multi-Format Scanner User Ma nual Benutzerhandbuch Reinigungsbürste Netzteil • Wenn Sie die Reinigungsbürste zur Reinigung der Hintergrundbeleuchtung verwenden, führen Sie sie bitte von der Seite des Produkts ein.

  • Seite 6: Bedienelemente

    5. Bedienelemente Benutzerhandbuch Modustaste Enter-Taste Pfeiltaste Fokustaste links Ein/Aus-Taste Pfeiltaste rechts...

  • Seite 7: 0-Filmhalter Einlegen

    6. 120-Filmhalter einlegen a. Halten Sie den Film gegen das Licht. Richten Sie die glänzende Seite des Films auf sich selbst. b. Nehmen Sie den 120er-Halter heraus. c. Nehmen Sie den 120er-Halter mit dem Etikett nach oben und legen Sie den Filmstreifen von der rechten Seite ein.

  • Seite 8: 7-Filmhalter Einlegen

    7. 127-Filmhalter einlegen a. Nehmen Sie den 127-Filmhalter mit den Markierungen nach oben. b. Nehmen Sie den 120-Filmhalter und öffnen Sie ihn, legen Sie den 127-Filmhalter in den 120-Filmhalter und schließen Sie den 120-Filmhalter. c. Nehmen Sie das Negativ und legen Sie es von der rechten Seite in den geschlossenen 120-Filmhalter ein.

  • Seite 9: Dia-Halter

    8. Dia-Halter Nehmen Sie gerahmte Dias mit der glänzenden Seite nach oben auf. Öffnen Sie den Dia-Halter am markierten Punkt oben. Legen Sie das Dia bei aufgeklapptem Dia-Halter in die Aussparung im Halter – das Dia sollte genau passen. Hinweis: Behandeln Sie die Dias vorsichtig. Staub, Kratzer oder Fingerabdrücke sind auf den gespeicherten Bildern zu sehen.

  • Seite 10: Negativ-Filmhalter

    9. Negativ-Filmhalter Nehmen Sie den Filmstreifen mit der glänzenden Seite nach oben. Öffnen Sie den Negativ-Halter am markierten Punkt oben. Legen Sie das Negativ genau mit den Nasen des geöffneten Negativ-Halters ausgerichtet ein. Hinweis: Behandeln Sie die Negative vorsichtig. Staub, Kratzer oder Fingerabdrücke sind auf den gespeicherten Bildern zu sehen.

  • Seite 11: Bedienungshinweise

    10. Bedienungshinweise 1. Die Menüs 1. Sprache 4. Wiedergabe 2. USB-Modus 5. Filmtyp 3. Aufnahme 6. Formatieren 7. Auflösung 2. Bild aufnehmen 2.1 Vor dem Scannen vergewissern Sie sich bitte, dass der innere Bildschirm der Hintergrundbeleuchtung sauber ist. Hinweis: Sie können die mitgelieferte Bürste zur Reinigung des Bildschirms verwenden.

  • Seite 12: Im Hauptmenü Drücken Sie Ok/Enter, Um Den Film Type-Modus

    2.2 Im Hauptmenü drücken Sie OK/ENTER, um den Film Type-modus aufzurufen, dann drücken Sie OK/ENTER, um Negativ, Dia oder B&W zu wählen. Drücken Sie OK/Enter, um die Untermenüs Negativ, Dia oder B&W aufzurufen. ENTER...
  • Seite 13 1. Wenn der Schalter auf 120 einngestellt ist, drücken Sie OK/Enter, um 127/120 Negativ aufzurufen, dann drücken Sie ◄ oder ►, um die gewünschte Bildgröße auszuwählen. When the lens button is pressed 120, press OK/Enter to Enter 127/120 negative 127VPK 60x45 60x60 60x70...
  • Seite 14 2. Wenn der Schalter auf 135 eingestellt ist, drücken Sie die OK/Enter, um 126/135 Negativ aufzurufen, dann drücken Sie ◄ oder ►, um die gewünschte Größe des Rahmens auszuwählen. 126KPK 126KP 126KPK 126KPK...
  • Seite 15 Alternativ drücken Sie im Hauptmenü ◄ oder ►, um den Aufnahmemodus aufzurufen, dann drücken Sie OK/ENTER, um das unter Film Type ausgewählte Filmformat aufzurufen. OK/Enter Umwandeln/Modus OK/Enter...
  • Seite 16 2.3 Bevor Sie ein Bild aufnehmen, drücken Sie OK, um die Belichtung einzustellen. ENTER Drücken Sie ENTER, um die Belichtungskorrektur oder die Schärfe (SHP) einzustellen. 3. Aufgenommene Bilder anzeigen Drücken Sie im Hauptmenü ◄ oder ► zum Aufrufen des Wiedergabemodus, dann drücken Sie OK/ENTER zum Aufrufen des automatischen Wiedergabemodus.
  • Seite 17 Drücken Sie OK/ENTER erneut, um den Bildbearbeitungsmodus aufzurufen. Sie können das Bild drehen, löschen, verlassen, speichern und mit HOME in das Hauptmenü zurückkehren. ENTER ENTER 1. Aktuelles Bild um 90 Grad im Uhrzeigersinn drehen 2. Aktuelles Bild um 90 Grad gegen den Uhrzeigersinn drehen 3.
  • Seite 18 4. Sprache einstellen Drücken Sie im Hauptmenümodus ◄ oder ► zum Aufrufen von Language, dann drücken Sie OK/ENTER zur Auswahl der Sprache. Drücken Sie ◄ oder ► und OK/ENTER, um eine der folgenden 8 Sprachen einzustellen: Englisch, Französisch, Deutsch, Italienisch, Spanisch, Traditionelles Chinesisch, Vereinfachtes Chinesisch, Japanisch.
  • Seite 19 Hinweis: Mit dieser Funktion werden alle Daten auf der SD-Karte gelöscht! 6. Anschluss am Computer Drücken Sie im Hauptmenü ◄ oder ►, um USB MSDC aufzurufen, dann drücken Sie OK/ENTER nach erfolgreichem Anschluss am Computer, um die aufgenommenen Bilder zu übertragen.
  • Seite 20 7. Auflösung Drücken Sie im Hauptmenü ◄ oder ►, um Resolution (Auflösung) anzuzeigen, dann drücken Sie OK/Enter, um Resolution aufzurufen. Wählen Sie 14M oder 22M (M=Megapixel).

  • Seite 21: Technische Daten

    11. Technische Daten Funktion: Filmscanner Anschluss: USB 2.0 Display: 4,3-Zoll TFT-Farb-LCD Belichtung: Automatisch / Manuell (-2.0 EV bis +2.0 EV) Weißabgleich: Automatisch Auflösung: Max. 22 Megapixel Filmtypen: 135/126/127/120 Dateiformat: JPEG HDMI-Ausgang: HDMI Typ A Interner Speicher: 128 MB SD-Karte bis zu 128 GB Externe Speicherkarte: (gehört nicht zum Lieferumfang) Stromversorgung:...

  • Seite 22: Hinweis

    12. Hinweis Bitte beachten Sie: Im Zuge der kontinuierlichen Produktverbesserung können sich die technischen Daten und das Erscheinungsbild des Geräts ohne vorherige Ankündigung ändern. reflecta GmbH Merkurstraße 8 72184 Eutingen / Deutschland E-Mail: service@reflecta.de www.reflecta.de...
