Inhaltszusammenfassung für Reflecta x4-Scan

  • Seite 2: Inhaltsverzeichnis

    Einlegen des Akkus ........9 Aufladen des Akkus ........10 2. Einlegen des Films/Dias im Halter....... 12 3. Gebrauch des reflecta x4-Scans ......12 4. Wiedergabe-Modus ..........19 5. Löschen-Modus ........... 20 6. So verbinden Sie die Karte mit dem Computer ... 22 7.
  • Seite 3 Willkommen Vielen Dank, dass Sie sich für einen reflecta x4-Scan entschieden haben. Bitte nehmen Sie sich einen Moment Zeit, um diese Bedienungsanleitung durchzulesen. Der Inhalt dieser Bedienungsanleitung entführt Sie auf eine kleine Entdeckungsreise zu den vielfältigen Funktionen Ihres Recorders. 1. Sicherheitshinweise...
  • Seite 4 Schnee verwendet werden. Feuchtigkeit kann zu Selbstentzündung und Stromschlägen führen. • Halten Sie den reflecta x4-Scan und die Zubehörteile von Kindern und Tieren fern, um Unfälle oder eine Beschädigung des x4-Scan zu vermeiden.
  • Seite 5 Falls der digitale Bildkopierer raucht oder komisch riecht, schalten Sie ihn sofort aus. Bringen Sie den reflecta x4-Scan zum nächst gelegenen Kundendienst und lassen Sie ihn reparieren. Versuchen Sie auf keinen Fall, den reflecta x4-Scan selbst zu reparieren. • Verwenden Sie für die Stromversorgung des Gerätes nur die empfohlenen Zubehörteile.
  • Seite 6 FCC-Erklärung Dieses Gerät wurde geprüft und befindet sich gemäß Teil 15 der FCC-Bestimmungen innerhalb der Grenzwerte für ein Digitalgerät der Klasse B. Diese Grenzwerte wurden festgelegt, um einen angemessenen Schutz gegen unerwünschte Störungen bei einem Betrieb in Wohngebieten zu bieten. Das Gerät erzeugt und nutzt Hochfrequenzenergie und kann diese auch ausstrahlen.

  • Seite 7: Vorbereitung

    Vorbereitung Standardzubehör x4-Scan Gebrauchsanweisung Diahalter Filmhalter Reinigungsbürste USB-Kabel Adapter Lithium-Akku (optional)

  • Seite 8: Bezeichnung Der Teile

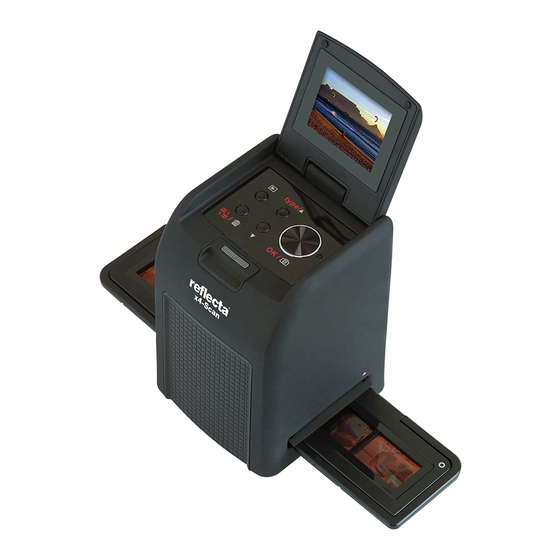

    Bezeichnung der Teile Flüssigkristallanzeige (LCD) Wiedergabe-Modus OK / Kopieren-Taste Filmart / Nach oben-Taste Status-LED Drehen / Löschen Nach unten-Taste Netz ein/aus Steckplatz für SD-Karte Öffnung für Film/Diahalter USB-Anschluss...
  • Seite 9 Glasoberfläche regelmäßig mit einem durch den Öffnungsschlitz eingeführten Pinsel zu säubern. Versichern Sie sich, dass Ihre Filmnegative/Dias und Abdeckungen sauber sind, ehe Sie sie in den reflecta x4-Scan einführen. Staub oder Schmutz auf den Negativen oder Abdeckungen beeinträchtigt die Qualität der gescannten Bilder.

  • Seite 10: Einlegen Des Akkus

    Einlegen des Akkus 1. Öffnen Sie das Akkufach, indem Sie leicht auf die Abdeckung drücken und die Abdeckung gleichzeitig nach hinten schieben. 2. Legen Sie den mitgelieferten Akku ein. Das Etikett auf dem Akku muss nach oben weisen. Die Akkupole (+ und -) sind entsprechend der Beschriftung im Akkufach auszurichten.

  • Seite 11: Aufladen Des Akkus

    2. Es gibt zwei unterschiedliche Möglichkeiten, den Akku zu laden: (a) Stecken Sie den USB Mini B-Stecker des mitgelieferten USB-Kabels am USB-Anschluss des x4-Scan an und verbinden Sie den anderen USB-Stecker mit dem USB-Anschluss Ihres Computers oder Notebooks. Bitte lassen Sie den Akku vor dem ersten Gebrauch mindestens 5,5 bis 6 Stunden lang laden.
  • Seite 12 (b) Stecken Sie den USB Mini B-Stecker des mitgelieferten Netzadapters (optional) am USB-Anschluss des x4-Scan an und verbinden Sie den Adapter mit einer Netzsteckdose. Bitte lassen Sie den Akku mindestens 2,5 bis 3 Stunden laden 3. Während des Ladevorgangs leuchtet die rote LED.

  • Seite 13: Einlegen Des Films/Dias Im Halter

    Einlegen des Films/Dias im Halter 1. Die glänzende Oberfläche muss nach oben weisen. Öffnen Sie den negativen/positiven Diahalter, siehe Abbildung. 2. Legen Sie ein/en Filmnegativ/Diapositiv in den Halter ein, siehe Abbildung. 3. Schließen Sie den Halter (dabei darauf achten, dass er richtig einrastet).

  • Seite 14: Gebrauch Des Reflecta X4-Scans

    Gebrauch des reflecta x4-Scans 1. Stecken Sie zuerst die SD-Karte in ihren Steckplatz. 2. Schalten Sie das Gerät mit der Netztaste ein. Drücken Sie die Netztaste, um den x4-Scan auszuschalten, wenn Sie ihn nicht benötigen. -13-...
  • Seite 15 3. Führen Sie den geladenen Film-/Diahalter korrekt in die Öffnung ein (beachten Sie das ▲ bzw. ● Zeichen am x4-Scan und am Filmhalter. (durch die vordere Öffnung schieben) (durch die hintere Öffnung schieben) -14-...
  • Seite 16 Filmhalters kopiert werden. Wenn oben oder unten im LCD-Display die schwarzen Ränder eines Diafilms zu sehen sind, kippen Sie den x4-Scan nach vorne oder nach hinten, um den schwarzen Rand zu entfernen. Schwarze Ränder können auch im Nachhinein in der Software weggeschnitten werden.
  • Seite 17 4. So wählen Sie den Filmtyp im Bildschirm aus. Drücken Sie zur Auswahl die Schaltfläche „Filmart“. 135 Diapositiv 135 Filmnegativ 135 Schwarzweiß Hinweis: Fehler bei der Filmartauswahl können die Anzeigequalität mindern. -16-...
  • Seite 18 Hinweis: Der x4-Scan schaltet automatisch in den Ruhezustand, wenn er länger als 3 Minuten nicht gebraucht wird. Drücken Sie eine beliebige Taste, um den Kopierer aufzuwecken. Wenn der x4-Scan länger als 6 Minuten nicht benutzt wird, schaltet er sich automatisch aus. -17-...
  • Seite 19 6. Filmhalter für nächstes Bild bewegen. 7. Drücken Sie die Schaltfläche „Drehen“ , um das Bild um 180 grad zu drehen. Falls das Dia versehentlich auf dem Kopf stehend in den Filmhalter eingelegt wurde. -18-...

  • Seite 20: Wiedergabe-Modus

    Wiedergabe-Modus Drücken Sie die Schaltfläche „Wiedergabe“, um das digitalisierte Bild wiederzugeben. 2. Drücken Sie „AUF“, um die Bilder der Reihe nach durchzusehen. Drücken Sie „AB“, um die Bilder in umgekehrter Richtung durchzusehen. -19-...

  • Seite 21: Löschen-Modus

    Löschen-Modus Im Wiedergabe-Modus Drücken Sie die Schaltfläche „Löschen“ einmal, um das aktuelle Bild zu löschen. Drücken Sie die Schaltfläche „Löschen“ zweimal, um alle Bilder zu löschen. -20-...
  • Seite 22 Drücken Sie die Schaltfläche „Löschen“ dreimal, um die SD-Karte zu formatieren. Hinweis: Durch den Formatiervorgang werden sämtliche Dateien auf der SD-Karte gelöscht. Laden Sie die Dateien von der SD-Karte auf Ihren Computer, ehe Sie die SD-Karte formatieren. -21-...

  • Seite 23: So Verbinden Sie Die Karte Mit Dem Computer

    So verbinden Sie die Karte mit dem Computer Stecken Sie das USB-Kabel am x4-Scan und am Computer an. Schalten Sie das Gerät ein. Drücken Sie die Schaltfläche „Auf“, um für „SD an PC“ die Option „Ja“ auszuwählen und bestätigen Sie Ihre Auswahl dann mit „OK“.
  • Seite 24 Die zugehörige Software MediaImpression importiert die auf der SD-Karte gespeicherten Bilder automatisch in Ihren Computer. Bitte kopieren Sie die Bilder von der SD-Karte in den genannten Ordner oder in das Album auf Ihrem Computer. -23-...
  • Seite 25 Hinweis: Die Software MediaImpression dient nur zum Bearbeiten der Bilder. Die Funktion „Erfassen“ gilt nur für Film-/Fotoscanner ohne LCD-Display. -24-...
  • Seite 26 6. Bildbearbeitung Klicken Sie zuerst auf das Bild, das Sie auswählen möchten und verwenden Sie dann die ArcSoft-Werkzeuge, um das Bild wie gewünscht zu bearbeiten. Bearbeiten Fotobearbeitungswerkzeuge Das Modul Fotobearbeitungswerkzeuge enthält einen kompletten Satz an Funktionen für die Verbesserung und Nachbearbeitung von Fotos.
  • Seite 27 1. Bewegen Sie die Schieberegler, um die Helligkeit, den Kontrast, die Bildsättigung, den Farbton und die Bildschärfe anzupassen. 2. Mit dem Zoom-Regler können Sie das Foto für eine genauere Darstellung der Bearbeitungsergebnisse vergrößern. Klicken Sie auf „Apply“ (Übernehmen), wenn Sie mit dem Ergebnis zufrieden sind.

  • Seite 28: Rote Augen

    1.2 Farbe Die Funktion Farbe dient dazu, Fotos mit einer unnatürlichen Farbe oder zu dunkle Fotos zu korrigieren. Es ist auch für verblichene Fotos oder Fotos, deren Farben sich im Laufe der Jahre verändert haben, ausgezeichnet geeignet. So korrigieren Sie die Farbe eines Fotos: Ziehen Sie die Farb-Schieberegler, um dem Foto natürlichere Farben zu geben.

  • Seite 29: Zuschneiden

    1. Klicken Sie einfach auf die Schaltfläche „Fix Red-Eye“ (Rote-Augen-Korrektur), um alle roten Augen auf dem Bild zu korrigieren. 2. Wenn nicht alle roten Augen korrigiert werden, benutzen Sie die Methode „Anklicken & Korrigieren“. -Manuelle Korrektur 1. Vergrößern Sie das Foto mit dem Zoom-Schieberegler auf der Werkzeugleiste.
  • Seite 30 die roten Linien klicken und ziehen. 4. Bewegen Sie das Rechteck, indem Sie in das rote Kästchen klicken und ziehen. Klicken Sie auf „Crop“ (Zuschneiden). Der Bereich im Rechteck bleibt erhalten, die Bildbereiche außerhalb des Rechtecks werden abgeschnitten. 6. Klicken Sie auf „Undo“ (Rückgängig), wenn Sie einen Fehler gemacht haben oder mit dem Ergebnis nicht zufrieden sind.
  • Seite 31 Motiv aus dem Foto „heraustreten“ lässt. So verringern Sie die Hintergrundschärfe: Ziehen Sie mit dem Mauscursor eine Linie um die Person oder das Objekt, das hervortreten soll. Wenn Sie die Maustaste loslassen, wird der Bereich außerhalb der Linie leicht unscharf gezeichnet. 2.
  • Seite 32 2. Nachbearbeiten 2.1 Korrekturbürste Die Funktion Korrekturbürste ist nützlich, um Staub, Kratzer oder Hautunreinheiten zu entfernen. So können Sie Hautunreinheiten mit der Korrekturbürste entfernen: 1. Legen Sie einen Quellpunkt für die Korrekturbürste fest, indem Sie bei gedrückter Umschalt-Taste auf eine Hautstelle klicken, die dem zu korrigierenden Bereich in Farbe und Struktur ähnelt.

  • Seite 33: Schmieren

    Telegrafenmasten übermalen möchten. 2. Ändern Sie die Größe der Korrekturbürste, bis der Mauscursor (Kreis) nur noch geringfügig größer ist als der dickste Teil des Masts. Halten Sie die Maustaste gedrückt und fahren Sie vorsichtig über den Telegrafenmast. Lassen Sie die Maustaste erst los, wenn Sie fertig sind.
  • Seite 34 unten stehenden Schieberegler, um die Pinselgröße und die Intensität anzupassen. 2.7 Pinsel Gestattet Ihnen, mit gedrückter Maustaste über das Bild zu fahren und auf dem Bild zu „malen“. Klicken und ziehen Sie die unten stehenden Schieberegler, um die Pinselgröße und die Transparenz anzupassen.

  • Seite 35: Bildbearbeitung

    Bildbearbeitung Klicken Sie zuerst auf das Bild, das Sie auswählen möchten und verwenden Sie dann die ArcSoft MediaImpression-Werkzeuge, um das Bild wie gewünscht zu bearbeiten. Bearbeiten Fotobearbeitungswerkzeuge Das Modul Fotobearbeitungswerkzeuge enthält einen kompletten Satz an Funktionen für die Verbesserung und Nachbearbeitung von Fotos.

  • Seite 36: Anhang

    Anhang Technische Daten Bildsensor 1/2.5” Zoll 5 Mega CMOS-Sensor, 5,17 Megapixel Vorschau und Kontrolle 2.4” LCD-Farbdisplay Objektiv F=6,4, f=12,36 mm 2G2P Farbausgleich Automatisch Belichtungssteuerung Automatisch Unterstützte Filmgröße 135er Film (36 mm x 24 mm) Autom. Zuschneiden Unterstützte Filmart Autom. Umwandlung Farbnegativfilm Schwarzweiß-Negativfilm Focus Range...

  • Seite 37: Symbole Und Anzeigen

    Symbole und Anzeigen Akku voll Eins löschen Akku 2/3 Alle löschen Format Akku 1/3 Karte Akku leer Nein Farbfilm Kartenfehler S/W-Film Karte voll Warten Kartensperre Wiedergabe- Auswahl PC-S Modus D-Karte Verbindung PC- SD-Karte hergestellt Verfügbare Aufnahmen SD-Karte -36-...
  • Seite 38 PC-Mindestvoraussetzungen ® Pentium P4 1,2 G Prozessor Freier USB 2.0 Port Mind. 512 MB RAM interner Speicher Mindestens 500 MB freier Speicherplatz auf der Festplatte 800 x 600 Pixel-Farbbildschirm CD-ROM-Laufwerk ® Windows XP Service Pack II / Vista™, 32/64 Bits Mac-Systemvoraussetzungen PowerPC G4 800 MHz oder Intel-Prozessor Freier USB 2.0 Port...
  • Seite 39 Dieses Symbol auf Ihrem Gerät oder in der Gebrauchsanweisung weist Sie darauf hin, dass elektrische oder elektronische Geräte nicht im Hausmüll entsorgt werden dürfen. In der EU gibt es gesonderte Sammelstellen für solche Geräte. Nähere Auskünfte erhalten Sie bei Ihren lokalen Behörden oder bei Ihrem Fachhändler.
