Inhaltszusammenfassung für Reflecta X5-Scan

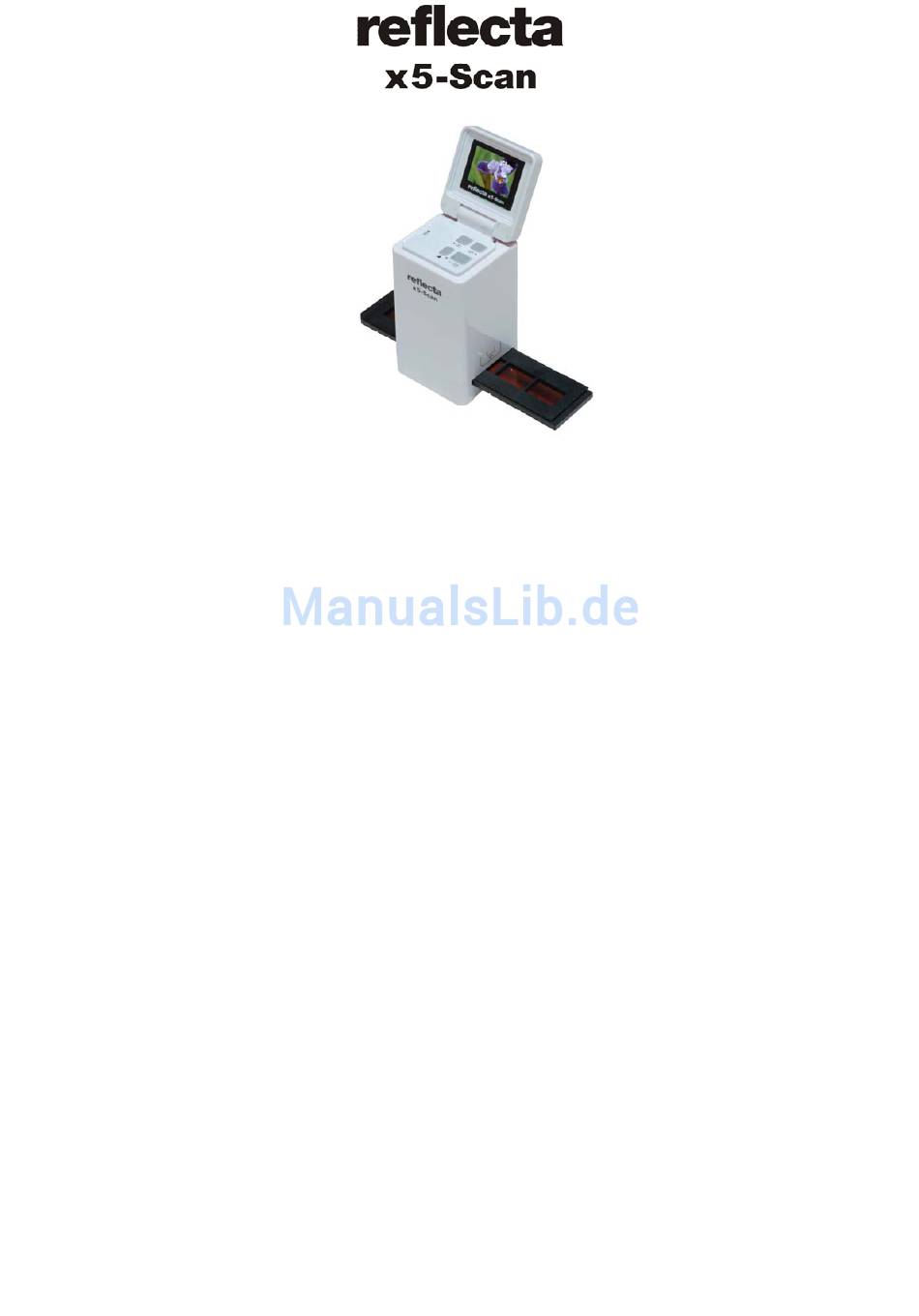

  • Seite 1 Bedienungsanleitung...

  • Seite 2: Systemvoraussetzungen

    1. Systemvoraussetzungen • PC, Laptop, Desktop oder IBM-kompatibler PC mit Pentium 166 MHz oder höher und einem aktiven USB-Port (Universal Serial Bus). • Windows 98/98SE (Treiberinstallation erforderlich) / Windows 2000 / XP / 7 / Vista, CD-ROM-Laufwerk, Farbmonitor, Maus und Tastatur. 2.

  • Seite 3: Benennung Der Teile

    3. Benennung der Teile Für scharfe Bilder empfehlen wir, ein sauberes, trockenes und unbehandeltes Wattestäbchen in den Filmscannerschlitz einzuführen und die Glasfläche regelmäßig zu reinigen. Achten Sie außerdem vor dem Einlegen darauf, dass Film, Dia und Halter sauber sind. Staub oder Schmutz verschlechtern die Qualität der gescannten Bilder.

  • Seite 4: Einlegen Von Dias Und Film In Das Diamagazin

    4 Einlegen von Dias und Film in das Diamagazin a. Diamagazin wie gezeigt öffnen. b. Film/Dia wie gezeigt in den Film-/Diaschlitz einlegen. Hinweis: Film/Dia dabei nicht umdrehen, sonst werden die Bilder seitenverkehrt gescannt. c. Film-/Diamagazin schließen...

  • Seite 5: Sd-Karte Einlegen Und Entnehmen (Optional)

    5. SD-Karte einlegen und entnehmen (optional) • Vor dem Scannen SD-Karte einlegen. • Der eingebaute Speicher wird deaktiviert, wenn eine SD-Karte eingelegt ist. • Nach dem Einlegen der Karte Abdeckung einmal schließen und wieder öffnen. Hinweis: Dieses Gerät ist nicht Hot-Plug-fähig. Wird während des Betriebs eine SD-Karte eingelegt, wird das Gerät ausgeschaltet.
  • Seite 6 Mithilfe der Tasten Links/Rechts die gewünschte Funktion auswählen. • auswählen. Auf die Starttaste drücken, um zum Erfassungsmodus zurückzukehren. • Scanning Type (Scan-Typ) Zur Eingabe des Filmtyps mit der Taste Links/Rechts den Typ auswählen und zur Bestätigung auf die Starttaste drücken. Slide: Zum Scannen von Dias wird der Diamodus ausgewählt.
  • Seite 7 • TV-Ausgabe Scanner mit dem Fernsehkabel an ein Fernsehgerät anschließen. NTSC: Einstellung der TV-Ausgabe auf das Format NTSC. PAL: Einstellung der TV-Ausgabe auf das Format PAL. • Belichtungswert Dadurch, dass Sie die EV-Schnelltaste drücken, können Sie den EV-Modus direkt betreten Mit der Belichtungskorrektur kann die Belichtung manuell an die jeweilige Objektausleuchtung angepasst werden.
  • Seite 8 Mithilfe der Tasten Links/Rechts die gewünschte Funktion auswählen. • Einzelbild Symbol auswählen und mit der Starttaste bestätigen. Mit den Tasten Links bzw. Rechts wird das jeweils folgende/vorangegangene Bild angezeigt. • Diashow Mit der Diashowfunktion werden Ihre Fotos nacheinander auf dem Display des Scanners angezeigt. Sobald der Diashowmodus ausgewählt wird, zeigt der Scanner automatisch alle Fotos an.

  • Seite 9: Download Von Bildern Auf Den Computer

    • Drehen um 90° (Rechts) Mit dem Symbol wird das aktuelle Bild um 90° im Uhrzeigersinn gedreht. • Kopieren Durch Auswahl des Symbols und Bestätigen mit der Starttaste, werden alle Bilder vom internen Speicher auf die SD-Card kopiert. • Beenden Durch Auswahl des Symbols und Bestätigen mit der Starttaste gelangen Sie zurück zum Wiedergabemodus.

  • Seite 10: Installation Der Software

    Bilder in einen Ordner auf dem Arbeitsplatz kopieren/ Diashow der Bilder anzeigen etc. Wählen Sie eine Option aus und klicken Sie auf „OK“. Unter Windows 2000/ME/98: Doppelklicken Sie auf den Arbeitsplatz und doppelklicken Sie auf „Wechseldatenträger“. Die Fotos befinden sich in den DCIM-Dateien. 8.
  • Seite 11 3.Allgemeine Geschäftsbedingungen 4. Auf „Next“ (Weiter) klicken, um „Yes“ (Ja) bestätigen. PhotoImpressions in Ihr Programmverzeichnis zu installieren.
  • Seite 12 5. Auf „Next“ (Weiter) klicken. 6. PhotoImpression richtet das Programm ein. In diesem Bildschirm „Clear All“ (Alle 8.Zum Schluss auf löschen) auswählen, damit „Finish“ (Fertigstellen) klicken und PhotoImpressions die Dateien nicht auf Computer neu starten. den Computer übernimmt.

  • Seite 13: Jetzt Können Die Bilder Nach Belieben Bearbeitet Werden

    9. Die installierte Software erstellt automatisch das Symbol „PhotoImpression 6“ auf dem Desktop. Computer neu starten und Installations-CD entfernen. Hinweis: Wenn während der Ausführung des Programms „Code 10 error“ auf dem Bildschirm angezeigt wird, das Gerät nicht vom USB-Port des Computers trennen. Bitte Computer neu starten und PhotoImpression fortsetzen.
  • Seite 14 Menüpunkten und den darin enthaltenen Optionen und Steuerungen finden Sie in der folgenden Liste. File (Datei) Scan for Media Files (Nach Mediendateien suchen) Öffnet das Dialogfeld „Scan for Media Files“, mit dem der Computer nach allen Fotos, Musik- und Videodateien durchsucht werden kann. Hierbei wird eine Medienbibliothek erstellt, mit deren Hilfe das Programm noch effizienter arbeitet.
  • Seite 15 – Wichtigste Schaltflächen Get Photos (Fotos erfassen) Acquire from Scanner (Von Scanner erfassen) Hier haben Sie folgende Möglichkeiten: • Bilder von angeschlossenen TWAIN-kompatiblen Geräten wie Scannern und bestimmten Digitalkameras erfassen. • Bilddateien bei der Erfassung Namen zuweisen (aktuelles Datum oder Beschreibung). Erfassung von Bildern von einem TWAIN-kompatiblen Gerät: Einen Scanner oder ein anderes TWAIN-Gerät aus der Dropdown-Liste auswählen.
  • Seite 16 Das Modul Photo Editing Tools enthält einen vollständigen Satz von Werkzeugen zur Bildverbesserung, Fotobearbeitung und zum Retuschieren. Das Fenster kann vergrößert werden, um das ausgewählte Foto in Großansicht anzuzeigen. Durch Doppelklicken auf die Werkzeugleiste des Moduls wechselt das Fenster in die Vollbildanzeige. Neben dem großen Foto-Arbeitsbereich enthält das Modul Photo Editing Tools fünf Gruppen von Steuerungen: Enhance (Bildverbesserung)
  • Seite 17 Bild verändert. 3. Sind Sie mit der Einstellung zufrieden, klicken Sie auf „Apply“ (Anwenden). Andernfalls verwerfen Sie die Änderungen mit „Cancel“ (Abbrechen). Color (Farbe) Mit dieser Funktion können unnatürlich gefärbte oder zu dunkle Digitalfotos korrigiert werden. Dies ist außerdem eine gute Möglichkeit, um eingescannte alte Papierfotos zu korrigieren, die im Verlauf der Jahre verblasst sind oder sich verfärbt haben.
  • Seite 18 Auto Fix (Automatische Korrektur) 1. Klicken Sie einfach auf das Symbol Rote-Augen-Korrektur, um alle roten Augen automatisch suchen und korrigieren zu lassen. 2. Falls nicht alle roten Augen korrigiert werden konnten, wählen Sie das Verfahren „Click to Fix“ und markieren Sie die betreffenden Stellen von Hand. Manual Fix (Manuelle Korrektur) 1.
  • Seite 19 Verwendung der Zuschneidefunktion: 1. Ausrichtung des Zuschnitts auswählen (Hoch- oder Querformat). 2. Ein festes Seitenverhältnis (4:6, 5:7, 8:10) für das zugeschnittene Rechteck auswählen oder „Custom“ (Benutzerdefiniert) wählen, um ein anderes Verhältnis einzustellen. 3. Ausschnitt durch Anklicken und Verschieben der roten Linien anpassen. 4.
  • Seite 20 3. Sind Sie mit der Einstellung zufrieden, klicken Sie auf „Apply“ (Anwenden). Andernfalls verwerfen Sie die Änderungen mit „Cancel“ (Abbrechen). Blur Background (Verschwommener Hintergrund) Diese Funktion ermöglicht subtile (Ausblenden unwichtiger Details im Hintergrund) oder dramatische Effekte, so dass das Hauptthema des Fotos aus dem Bild herauszuspringen scheint. Verwendung des verschwommenen Hintergrunds: Mit dem Cursor eine Linie um die Person oder das Objekt zeichnen, die oder das hervorgehoben werden soll.
  • Seite 21 Retuschieren Korrekturwerkzeug Mit dem Korrekturwerkzeug lassen sich Staub, Kratzer und Hautunreinheiten korrigieren. Verwendung des Korrekturwerkzeugs zur Korrektur von Hautunreinheiten: Halten Sie die Umschalttaste gedrückt und klicken Sie auf einen Bereich der Haut, die der gewünschten Schattierung der Korrekturstelle möglichst nahe kommt, um einen Referenzpunkt festzulegen.
  • Seite 22 Klonwerkzeug festzulegen. Den Pinsel so weit vergrößern, bis der Cursor (Kreis) nur geringfügig größer ist als der Telefonmast. Maustaste gedrückt halten und den Telefonmast vorsichtig übermalen. Die Maustaste erst loslassen, wenn der Mast vollständig übermalt ist. Der Himmel wird an der entsprechenden Stelle geklont.
  • Seite 23 Linie Zeichnet eine gerade Linie in das Foto. Mit den dazugehörigen Schiebereglern können Sie die Linienbreite und -transparenz ändern. Radierer Simuliert einen Radierer und radiert Paintbrush-Bilder oder Linien aus dem Foto aus. Mit den dazugehörigen Schiebereglern können Sie die Größe und den Effekt des Radierers ändern. Ergebnisse speichern Klicken Sie zum Schluss auf „Save As“...

  • Seite 24: Technische Daten

    10. Technische Daten Schnittstelle USB 1.1 Bildsensor 5 Megapixel CMOS-Sensor Objektiv F = 6,0; 3 Glaselemente, Halbfeldwinkel = 15° Display 2,4" TFT Entfernungsbereich Fixfokus Belichtungssteuerung Automatisch/manuell (-2,0 EV bis +2,0 EV) Farbbalance Automatisch Maximale Scan-Auflösung 1800 dpi=2592x1680 & 3600 dpi=5184X3360 Datenumwandlung 10 Bit pro Farbkanal Scanverfahren...
