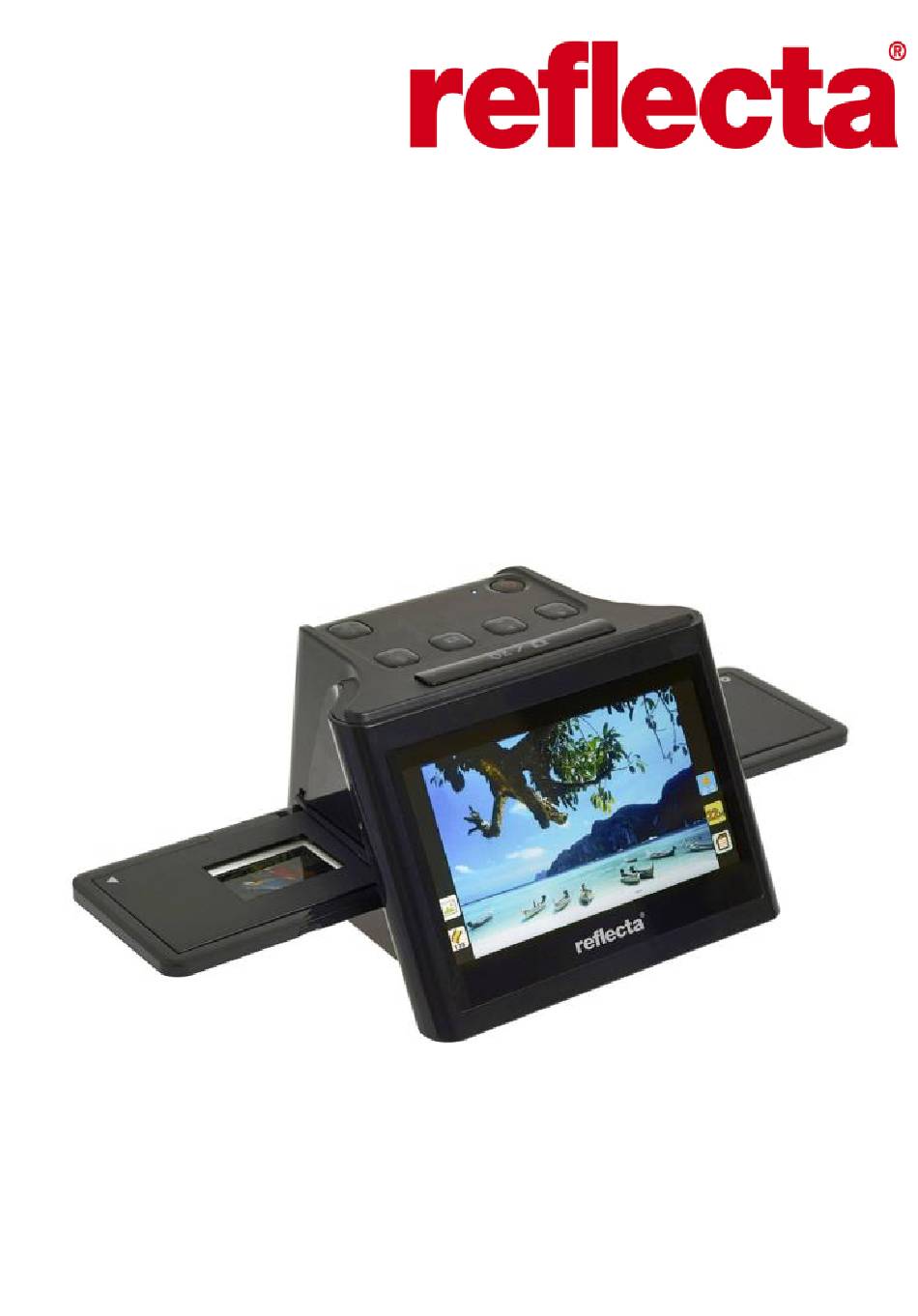

- Seite 1 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Teilnamen ..............5 3. Starten Sie Ihren x11-Scan · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 7 Einstellungen für das Scannen von Filmen ..... -
Seite 3: Sicherheitshinweise
Willkommen Vielen Dank, dass Sie sich für den x11-Scan entschieden haben. Bitte nehmen Sie sich eine Moment Zeit und lesen Sie dieses Handbuch. 1. SICHERHEITSHINWEISE Bevor Sie den x11-Scan benutzen, stellen Sie bitte sicher, dass Sie die unten beschriebenen Sicherheitsvorkehrungen gelesen und verstanden haben. - Seite 4 Verwenden Sie nur Zubehör, das vom Hersteller empfohlen wurde. Die Verwendung von Stromversorgungen, die nicht ausdrücklich für den x11-Scan empfohlen wurden, kann zu Überhitzung, Störungen des Geräts, Feuer, elektrischen Schlag oder anderen Gefahren führen. Wischen Sie zur Reinigung des x11-Scans sein Äußeres...
-
Seite 5: Vorbereitung

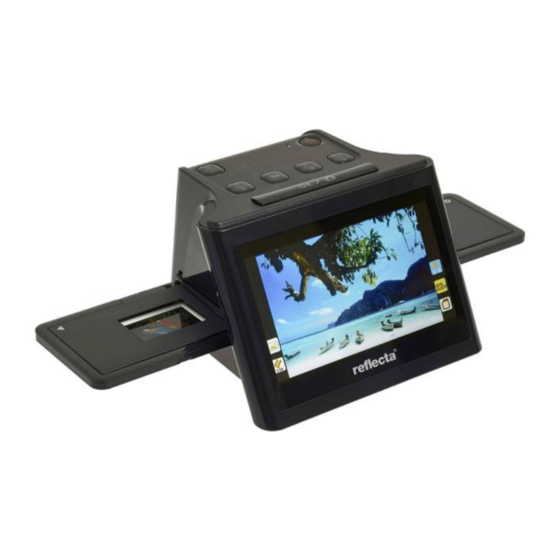

2. Vorbereitung Lieferumfang Digitaler Filmscanner Bedienungsanleitung 135 Halter für Negative 135 Halter für Dias Netzteil Reinigungsbürste USB-Kabel... -
Seite 6: Teilnamen
Teilnamen Home / Vorschautaste Ein- / Aus-Taste RGB / Forwärtstaste Auflösung / Löschtaste Helligkeit / Wiedergabetaste Rückwärtstaste OK / Scan-Taste LCD-Display SD-Kartensteckplatz HDMI-Anschluss Type-C USB-Anschluss Film- / Diahalterschlitz... - Seite 7 Halter für Typ 126 Negative (optionales Zubehör, Art.-Nr. 64374) Halter für Typ 110 Negative (ooptionales Zubehör, Art.-Nr. 64373) Hinweis: Wir empfehlen, den mitgelieferten Pinsel in den Schlitz des Scanners einzuführen und die Glasoberfläche regelmäßig zu reinigen, um ein klares Bild zu erhalten. Stellen Sie sicher, dass Ihre Filmnegative / eingelegten Dias und Deckblätter sauber sind, bevor Sie sie in den Scanner einlegen.
-
Seite 8: Starten Sie Ihren X11-Scan
3. Starten Sie Ihren x11-Scan 1. Setzen Sie die SD-Karte in den Scanner ein. Setzen Sie die SD-Karte in den SD-Kartensteckplatz auf der Rückseite des Scanners ein. Stellen Sie sicher, dass die goldenen Kontakte der Karte nach unten zeigen. Die Karte wird automatisch verriegelt, wenn sie richtig eingelegt wurde. - Seite 9 Drücken Sie die Ein-/Aus-Taste Ihres Scanners, um die Stromversorgung einzuschalten. Auf dem LCD wird ein Popup-Bildschirm der Startseite angezeigt. Wählen Sie das Element aus, das Sie bedienen möchten. Es stehen 4 Elemente (Symbole) zur Auswahl. Hinweis: Die Startseite und die Taste Die Startseite ist eine wichtige Seite für die Bedienung des Scanners.
-
Seite 10: Einstellungen Für Das Scannen Von Filmen
Einstellungen für das Scannen von Filmen Das Film-Symbol: Dies ist die Hauptfunktion des Scanners, mit der Sie alle Einstellungen für das Scannen von Filmen vornehmen können. Beispielsweise die Einstellung von Filmtyp und -größe, eine Auswahl zum Scannen von transparenten Dias im Format 50 x 50 mm oder von Negativfilmen für 135-, 110- und 126-Filme. - Seite 11 Das Kalendersymbol: Stellen Sie damit Datum und Uhrzeit ein, die in Ihren Bilddateien angezeigt werden sollen. Weitere Einzelheiten finden Sie auf Seite 21: (Einstellung von Datum und Uhrzeit:) Bedienung des Scanners: Einstellungen zum Scannen: Wählen Sie auf der Startseite des LCD-Bildschirms das Filmsymbol (Voreinstellung) aus, indem Sie die Taste drücken und dann mit der Taste OK/(...
- Seite 12 135 Film 110 Film 126 Film 135 Film: Film mit 24 x 36 mm Bildformat. 110 Film: Film mit 13 x 17 mm Bildformat. 126 Film: Film mit 28 x 28 mm Bildformat. Wählen Sie die Größe des Films, den Sie scannen möchten, indem Sie die Taste drücken und dann mit der Taste OK/(...
-
Seite 13: Bildauflösung
Bildauflösung Es stehen 2 Auflösungen zum Scannen und Speichern Ihres Bildes auf der SD-Karte zur Verfügung, 14 Megapixel und 22 Megapixel (durch Interpolation). Die Auflö sung wird durch Drücken der Taste ( ) im Vorschaumodus eingestellt. Der eingestellte Wert wird unten rechts im Vorschaubildschirm angezeigt. -
Seite 14: Dia- / Filmhalter In Den Scanner Einsetzen
4. Dia- / Filmhalter in den Scanner einsetzen Der Scanner unterstützt 50 x 50 mm große Dias mit einer Dicke von bis zu 3,2 mm sowie Farbnegativ- und Schwarzweißnegativ-Filme der Typen 135, 110 und 126. Stecken Sie Ihre Dias in den Diahalter oder Ihre Negativfilmstreifen in den Negativhalter. -
Seite 15: Bildhelligkeit Und Farbanpassung
5. Bildhelligkeit und Farbanpassung Die Helligkeit und Farbe des Bildes werden automatisch voreingestellt. Normalerweise ist keine zusätzliche Einstellung erforderlich. Die Helligkeit und erblasste Farben des Films mü ssen angepasst werden. Drücken Sie die Taste oder und auf dem LCD-Bildschirm werden die folgenden Symbole zur Einstellung angezeigt. Helligkeitsanpassung RGB-Farbanpassung Drücken Sie die Helligkeits- oder RGB-Taste und dann die... -
Seite 16: Wiedergabe- Und Löschmodus
letzten Scanvorgang werden zurückgesetzt, wenn der Scanner ü ber den Ein-/Aus-Schalter ausgeschaltet oder das USB-Kabel getrennt wird. Wenn der Scanner nicht ausgeschaltet wurde, bleibt die vorherige Filmeinstellung erhalten, wenn Sie im Vorschaumodus erneut die Taste Helligkeit ( ) oder RGB ) drücken. - Seite 17 Schreibtisch verwendet werden. Wichtige Hinweise: Der Fotogalerie-Modus des Scanners akzeptiert nur Bilder, die vom Scanner gescannt wurden. Bilder von anderen Geräten, z. B. einer Digitalkamera oder einem Mobiltelefon, werden möglicherweise vom Scanner nicht akzeptiert und nicht angezeigt, da sich die Dateinamen oder das Bildformat unterscheiden.
- Seite 18 Formatierung der Karte mit dem Computer erforderlich. Wählen Sie das Dateisystem FAT32, um Ihre Karte zu formatieren. Durch das Formatieren Ihrer SD-Karte werden alle Dateien auf Ihrer Karte gelöscht. Speichern Sie Ihre Dateien (falls vorhanden) auf Ihrem Computer, bevor Sie die Karte formatieren.
-
Seite 19: Vorschau Und Überprüfung Von Bildern Auf Einem
7. Vorschau und Überprüfung von Bildern auf einem Fernsehbildschirm Verbinden Sie Ihren Scanner und Ihren Fernseher ü ber ein HDMI-Kabel. Stellen Sie Ihren Fernseher auf den HDMI-Anschluss ein, an den Sie den Scanner angeschlossen haben. Schalten Sie den Scanner ein und drücken Sie die Start- / Vorschau-Taste, um das Bild Ihres Films in der Vorschau anzuzeigen oder wählen Sie das Fotogalerie-Symbol auf der Startseite aus und drücken... -
Seite 20: Herunterladen Der Bilder Von Der Karte Auf Den
8. Herunterladen der Bilder von der Karte auf den Computer Schließen Sie das Type-C-USB-Kabel an den Scanner und den USB-Anschluss Ihres Computers an. Schalten Sie Computer und Scanner ein. Wählen Sie auf der Startseite des Scanners (Voreinstellung) das USB-Dreizack-Symbol mit der Taste und aktivieren dann mit der Taste OK/( ) die Verbindung. - Seite 21 Einstellung von Datum und Uhrzeit: Sie können Datum und Uhrzeit der Bilddatei einstellen, bevor Sie das Bild scannen. Das Datum und die Uhrzeit werden nicht auf dem gescannten Bild angezeigt, sondern nur in der elektronischen Datei des Bildes gespeichert. Wählen Sie auf der Startseite des Scanners mit der Taste das Kalendersymbol und bestätigen Sie anschließend mit der Taste OK/( ) Ihre Auswahl.
-
Seite 22: Anhang
9. Anhang Spezifikationen 1/2,33” 14 Mega CMOS-Sensor, Bildsensor Vorschau und 5-Zoll-IPS-LCD-Weitwinkel-Anzeig Überprüfung Objektiv-Spezifikation F/Nr. 3.5, 5 Elemente-Objektiv Farbabgleich Automatisch Belichtungssteuerung Automatische und manuelle Anpassung Unterstütze 135 Negativ & Dia (3:2) automatische 110 Negativ und Dia (4:3) Zuschneidung der 126 Negativ und Dia (1:1) Filmgröße Unterstützt die 50 x 50 mm Dia (135, 110 und 126) -
Seite 23: Symbole Und Indikatoren
Symbole und ihre Funktionen: Symbole und Indikatoren Symbole Funktionen und Anzeige Einen Film scannen SD-Karte mit dem Computer verbinden Gescannte Fotos auf der SD-Karte anzeigen Datum und Uhrzeit einstellen Für transparente Filme und 50 x 50 mm Dias Für Farbnegativfilme Für Schwarzweißfilme Für 135 Filme, 24 x 36 mm Bildgröße Für 110 Filme, 13 x 17 mm Bildgröße... - Seite 24 Wiedergabe von Bildern auf der Karte: Diashow Einstellskala für die Helligkeit (EV) Einstellskala für die RGB-Farbe Einstellung RGB-Farbe wird Standardeinstellung zurückgesetzt RGB-Farbauswahl und Zurücksetzen Ausgewähltes Einzelbild löschen Alle ausgewählten Bilder löschen Zeigt an, dass SD-Karte und Computer erfolgreich verbunden wurden Zeigt an, dass die Verbindung mit dem Computer fehlgeschlagen ist Warten Sie, bis das gescannte Bild auf der SD-Karte...
- Seite 25 In der EU gibt es getrennte Sammelsysteme für das Recycling elektronischen Geräten. Weitere Informationen erhalten Sie bei der für Sie zuständigen Behörde oder beim Verkäufer des Produkts. reflecta GmbH Merkurstraße 8 72184 Eutingen Deutschland www.reflecta.de -24-...
