Elektrischer Anschluss
28
1

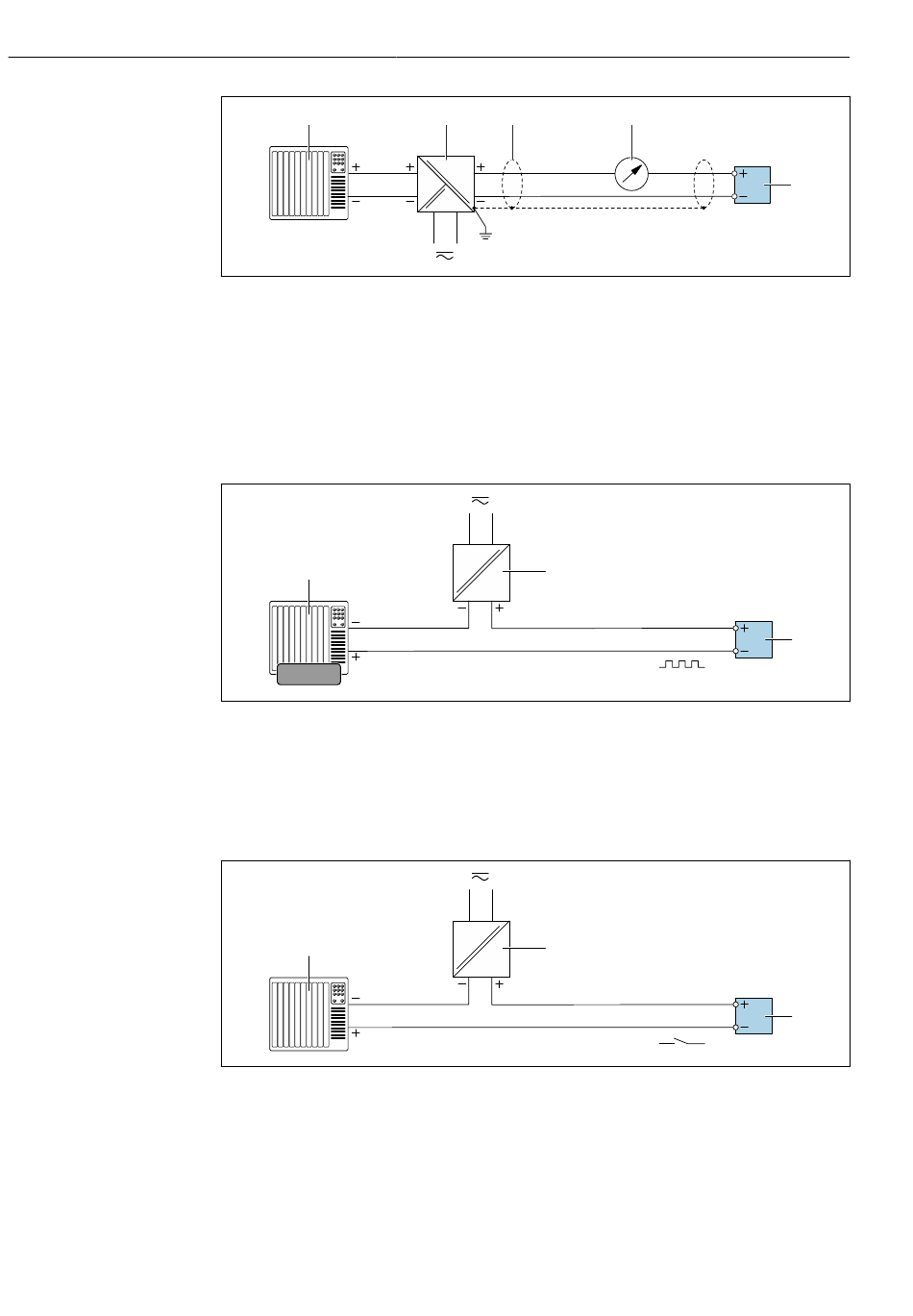

 12 Anschlussbeispiel für Stromausgang 4 ... 20 mA HART (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Spannungsversorgung
3 Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten
4 Analoges Anzeigeinstrument: Maximale Bürde beachten
5 Messumformer
Impuls-/Frequenzausgang
1
12345
 13 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten
Schaltausgang
1
 14 Anschlussbeispiel für Schaltausgang (passiv)
1 Automatisierungssystem mit Schalteingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten
2 3
4...20 mA
2
2
Proline Promass E 100 HART
4
5
3
3
Endress+Hauser
A0028762
A0028761
A0028760
