8.3
Anzeige der Messwerte via Vor-Ort-Anzeige
(optional bestellbar)
8.3.1
Betriebsanzeige
Die Vor-Ort-Anzeige ist optional bestellbar:
Bestellmerkmal "Anzeige; Bedienung", Option B ""4-zeilig, beleuchtet; via Kommunika-
tion".
2
4
1

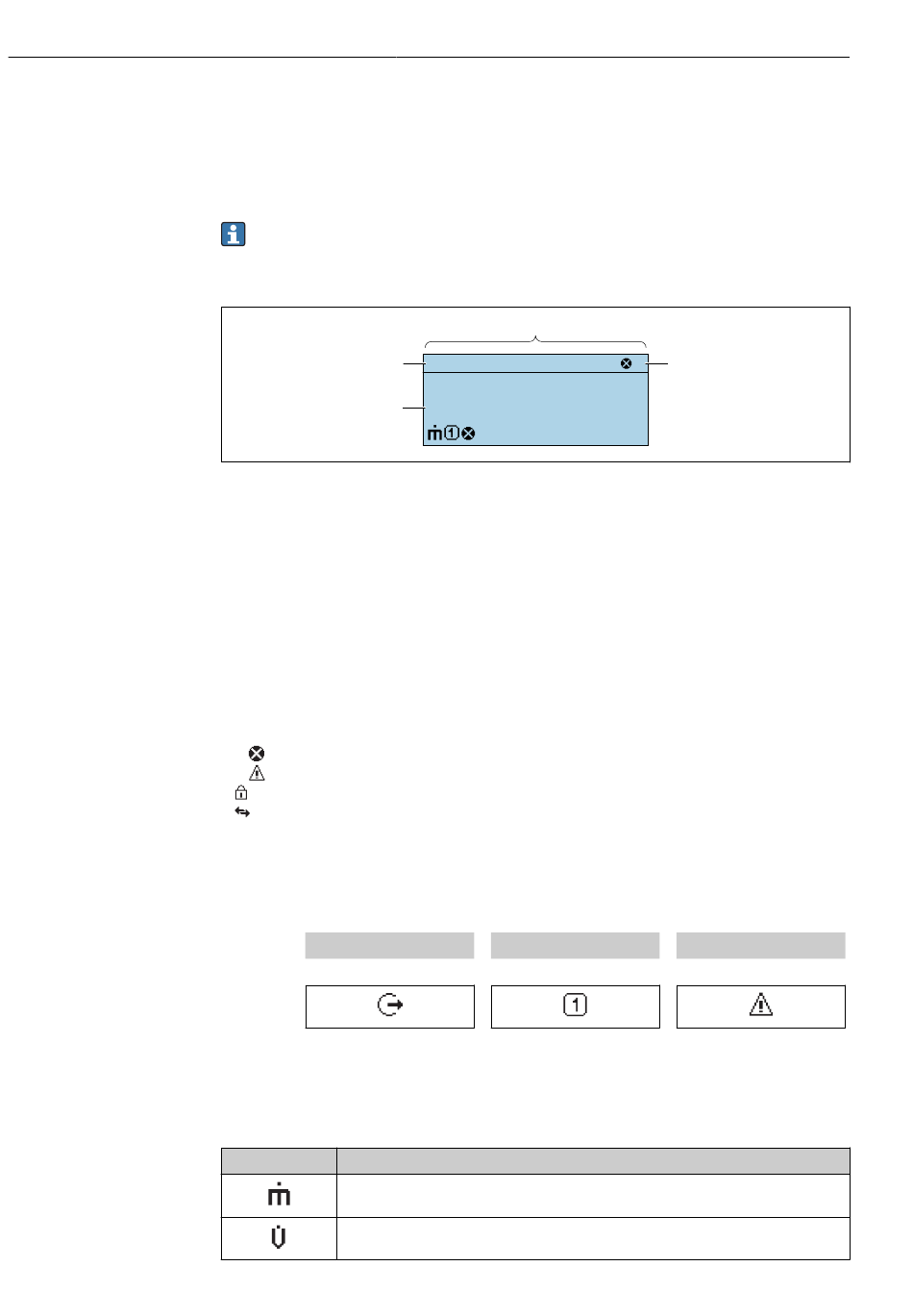

Betriebsanzeige
2
Messstellenbezeichnung → 50
3
Statusbereich
4
Anzeigebereich für Messwerte (4-zeilig)
Statusbereich
Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole:
• Statussignale
• F: Ausfall
• C: Funktionskontrolle
• S: Außerhalb der Spezifikation
• M: Wartungsbedarf
• Diagnoseverhalten
•
: Alarm
•
: Warnung
• : Verriegelung (Das Gerät ist über die Hardware verriegelt → 76)
•
: Kommunikation (Kommunikation via Fernbedienung ist aktiv)
Anzeigebereich
Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung
vorangestellt:
Messgröße
↓
Beispiel
Messgrößen
Symbol
Bedeutung
Massefluss
• Volumenfluss
• Normvolumenfluss
1
X X X X X X X
X
X
1120.50
Messkanalnummer
↓
Proline Promass E 100 HART
F
3
kg/h
Diagnoseverhalten
↓
Erscheint nur, wenn zu die-
ser Messgröße ein Diagno-
seereignis vorliegt.
