Proline Promass E 100 HART
Endress+Hauser

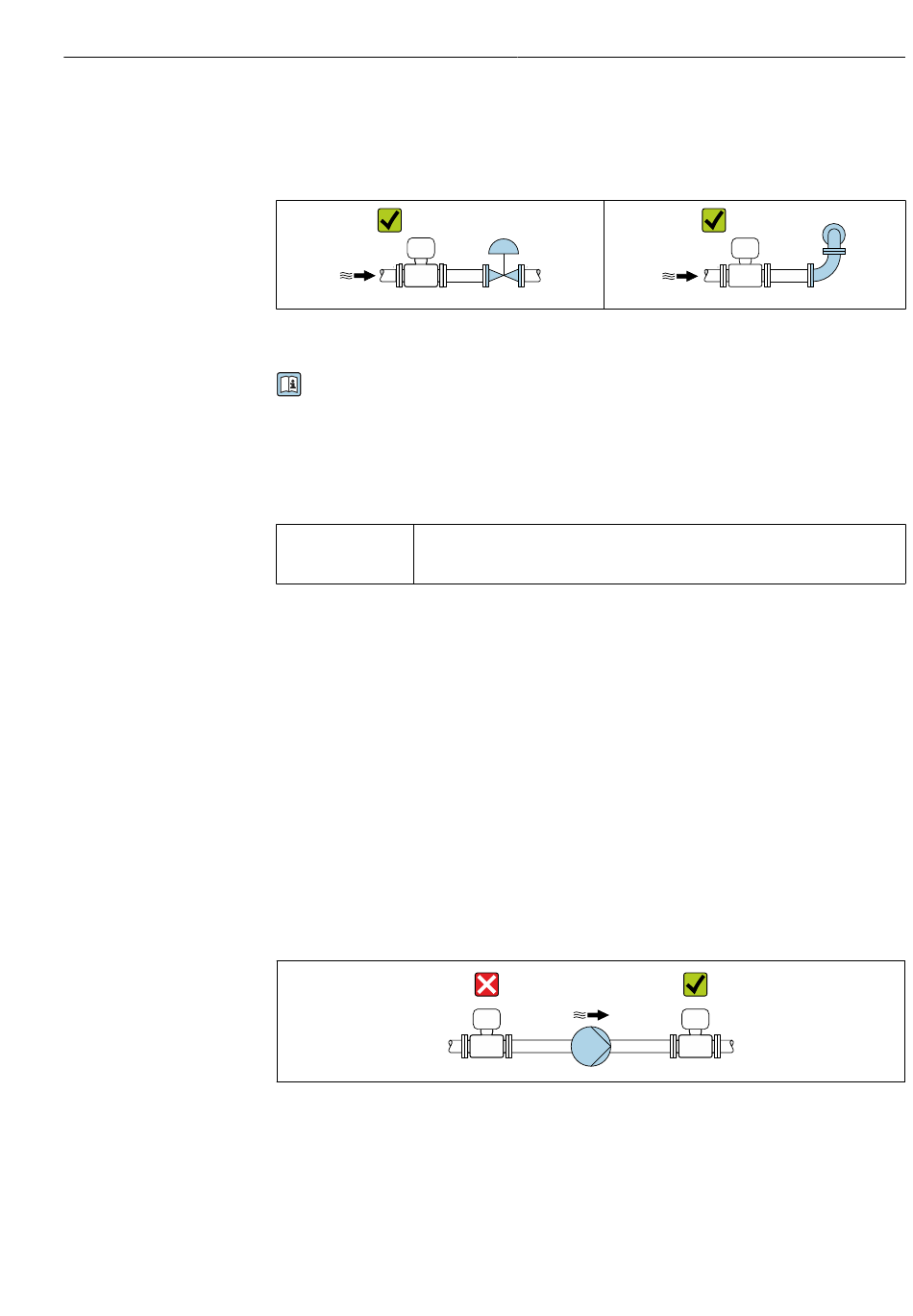

Ein- und Auslaufstrecken
Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile,
Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen
→ 19.
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau" .
6.1.2
Anforderungen aus Umgebung und Prozess
Umgebungstemperaturbereich
Messgerät
• –40 ... +60 °C (–40 ... +140 °F)
• Bestellmerkmal "Test, Zeugnis", Option JM:
–50 ... +60 °C (–58 ... +140 °F)
‣
Bei Betrieb im Freien:
Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen.
Systemdruck
Es ist wichtig, dass keine Kavitation und kein Ausgasen der in Flüssigkeiten enthaltenen
Gase auftritt.
Kavitation wird durch das Unterschreiten des Dampfdrucks verursacht:
• Bei leicht siedenden Flüssigkeiten (z.B. Kohlenwasserstoffe, Lösungsmittel, Flüssiggase)
• Bei Saugförderung
‣
Um Kavitation und Ausgasen zu verhindern: Für einen genügend hohen Systemdruck
sorgen.
Deshalb werden folgende Montageorte empfohlen:
• Am tiefsten Punkt einer Steigleitung
• Auf der Druckseite von Pumpen (keine Unterdruckgefahr)
Wärmeisolation
Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer
zum Messumformer gering gehalten wird. Für die erforderliche Isolation sind verschieden-
ste Materialien verwendbar.
A0029322
Montage
A0029323
A0028777
19
