Aufbau-Anleitung für

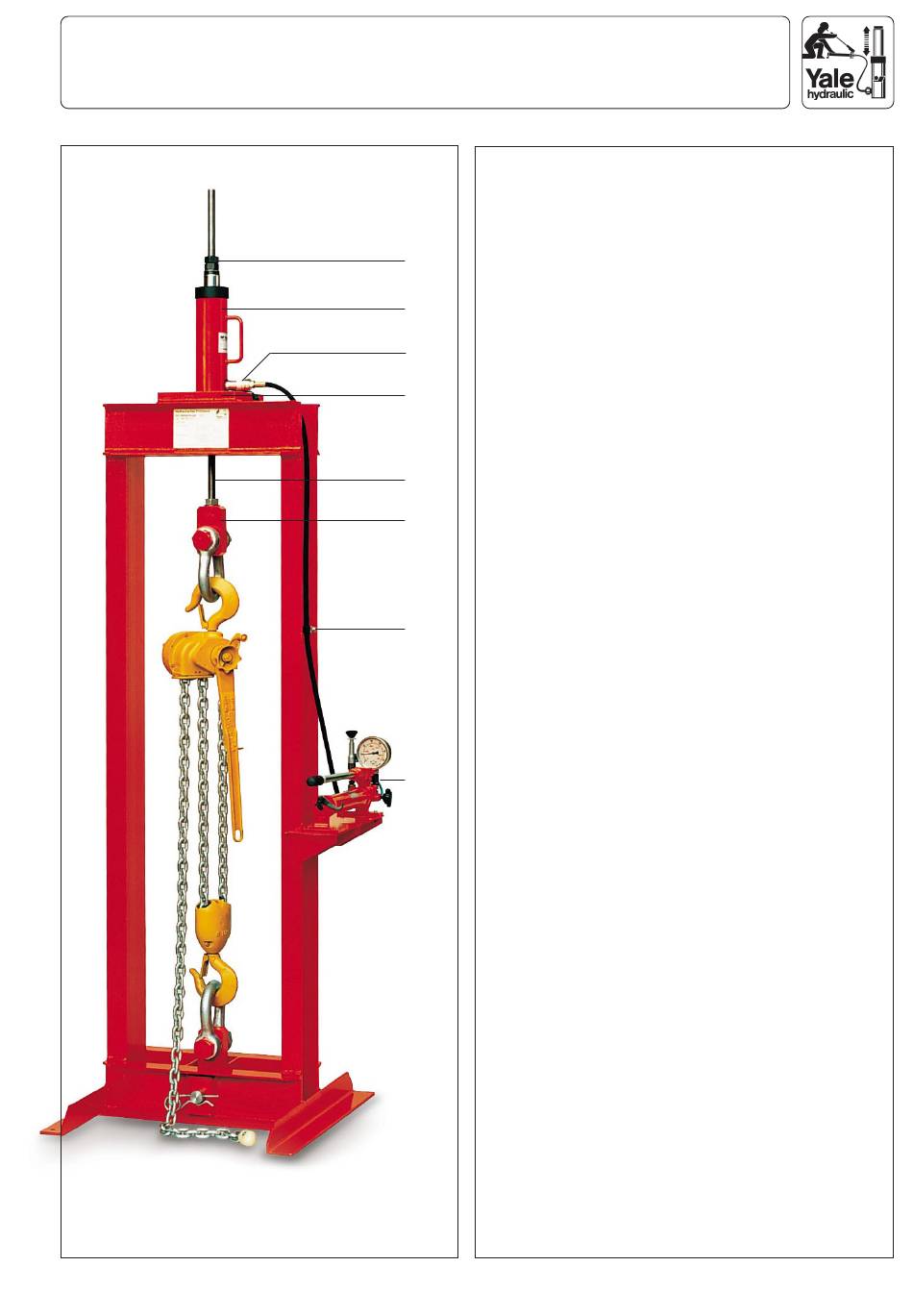

Hebezeug Prüfstand Typ: RPYS-1215
1. Aufstellung
1
Prüfstand an geeigneter Stelle aufstellen und
2
im Boden verschrauben.
2. Montage des Hydraulikzylinders
3
• Zylinder aus der Verpackung nehmen.
4
• Die 2 Sechskantmuttern (1) von der Gewin-
destange (5) abschrauben und Gewinde
stange aus dem Zylinder (2) heraus nehmen.
• Zylinder (2) auf die Platte (4) des Rahmens
5
setzten und von unten mit beigefügten
Schrauben befestigen. Die Kupplung (3)
6
muß in Richtung Pumpentisch zeigen.
• Gewindestange (5) von unten durch die
Stahlplatte (4) und durch den Zylinder (2)
führen, die Muttern (1) von oben aufschrau-
ben, geeignete Höhe des Schäkelblockes (6)
7
einstellen und die 2 Muttern (1) kontern.
3. Montage der Handpumpe
• Vormontierte Handpumpe vorsichtig aus-
packen.
• Handpumpe auf den Pumpentisch stellen
8
und mit beigefügten Schrauben befestigen.
• Kupplungsstecker (3) am Hydraulikzylinder
einkuppeln und Kupplung gut handfest
anziehen.
• Hydraulikschlauch mittels Schelle (7) am
Rahmen befestigen.
• Eines der mitgelieferten Manometer in die
Kupplungsmuffe an der Handpumpe ein-
kuppeln.
Desweiteren beachten Sie bitte unsere separate
Bedienungsanleitung für RPYS-1215.
