Yale RPYS-1215 Originalbetriebsanleitung Seite 12

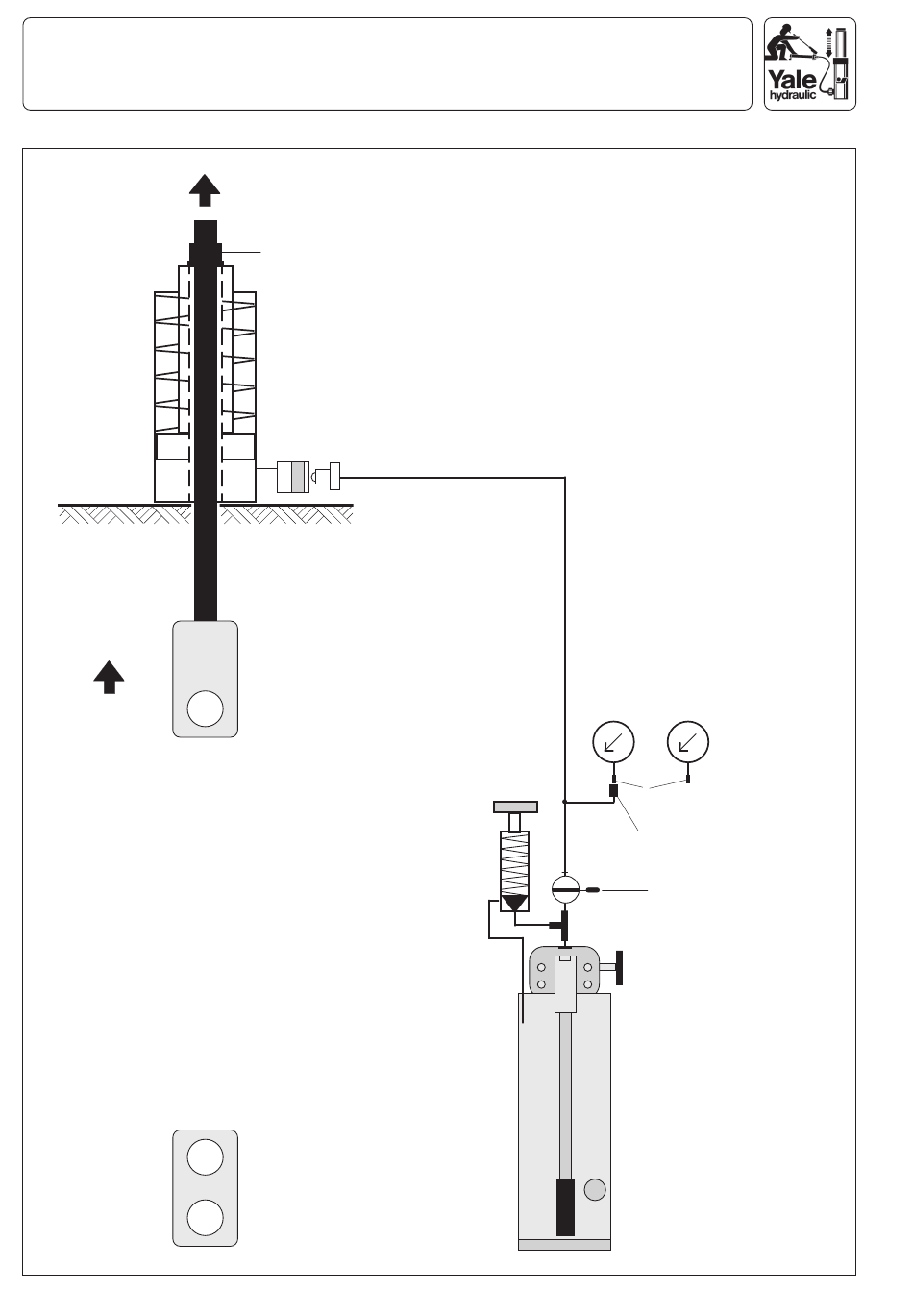

Hydraulikschema: RPYS-1215
12
Mutter m. Scheibe
Nut with washer
YCS-21/150
Hohkolbenzylinder
Hollow cylinder
Gewindespindel
Threaded rod
Schäkelanschlagblock, oben
upper shakle block
Schäkelanschlagblock, unten
Lower shakle block
HHC-30
Hydraullikschlauch
Hydraulic hose
GGY-1005
0-160 bar
VPR-1
0-400 bar
CMY-10-10
CMY-10-10
VHM-2
Absperrventil, Kugelhahn
Shut-off valve, Ball stop valve
HPS-2/0,7A
Handpumpe
Hand pump
eingestellt auf 400 bar
limited to 400 bar
GGY-1003
0-400 bar
Kupplungsstecker
male coupler half
Kupplungsmuffe
female coupler half
