Montage
18
6
Montage
6.1
Montagebedingungen
Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erfor-
derlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen.
6.1.1
Montageposition

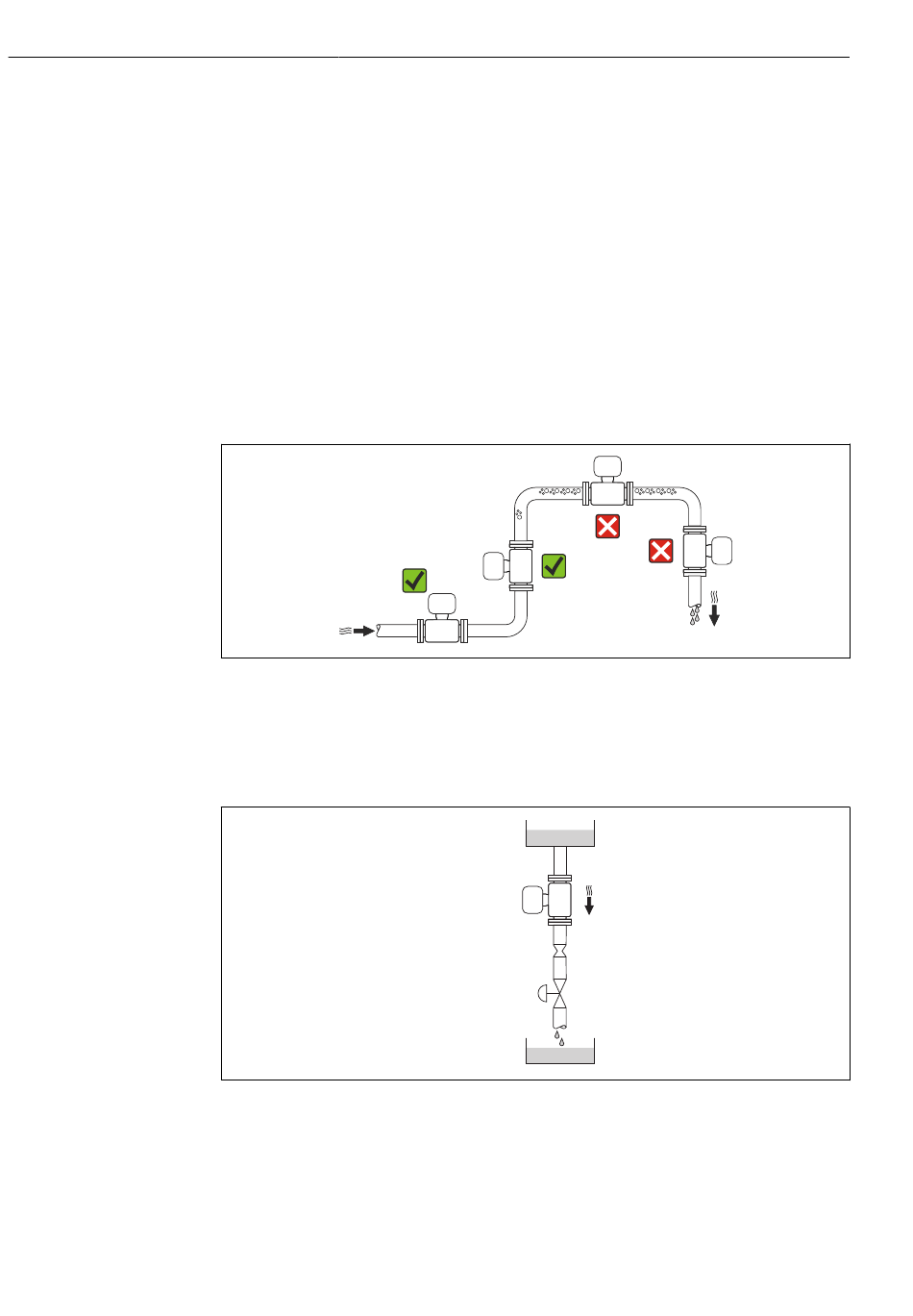

Montageort
Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol-
gende Einbauorte in der Rohrleitung vermeiden:
• Einbau am höchsten Punkt der Leitung
• Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
Bei einer Fallleitung
Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-
tung. Rohrverengungen oder die Verwendung einer Blende mit kleinerem Querschnitt als
die Nennweite verhindern das Leerlaufen des Messaufnehmers während der Messung.
5
Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1
Vorratstank
2
Messaufnehmer
3
Blende, Rohrverengung
4
Ventil
5
Abfüllbehälter
Proline Promass O 100 Modbus RS485
1
2
3
4
5
A0023344
A0015596
Endress+Hauser
