FER 1001 v2.2.6

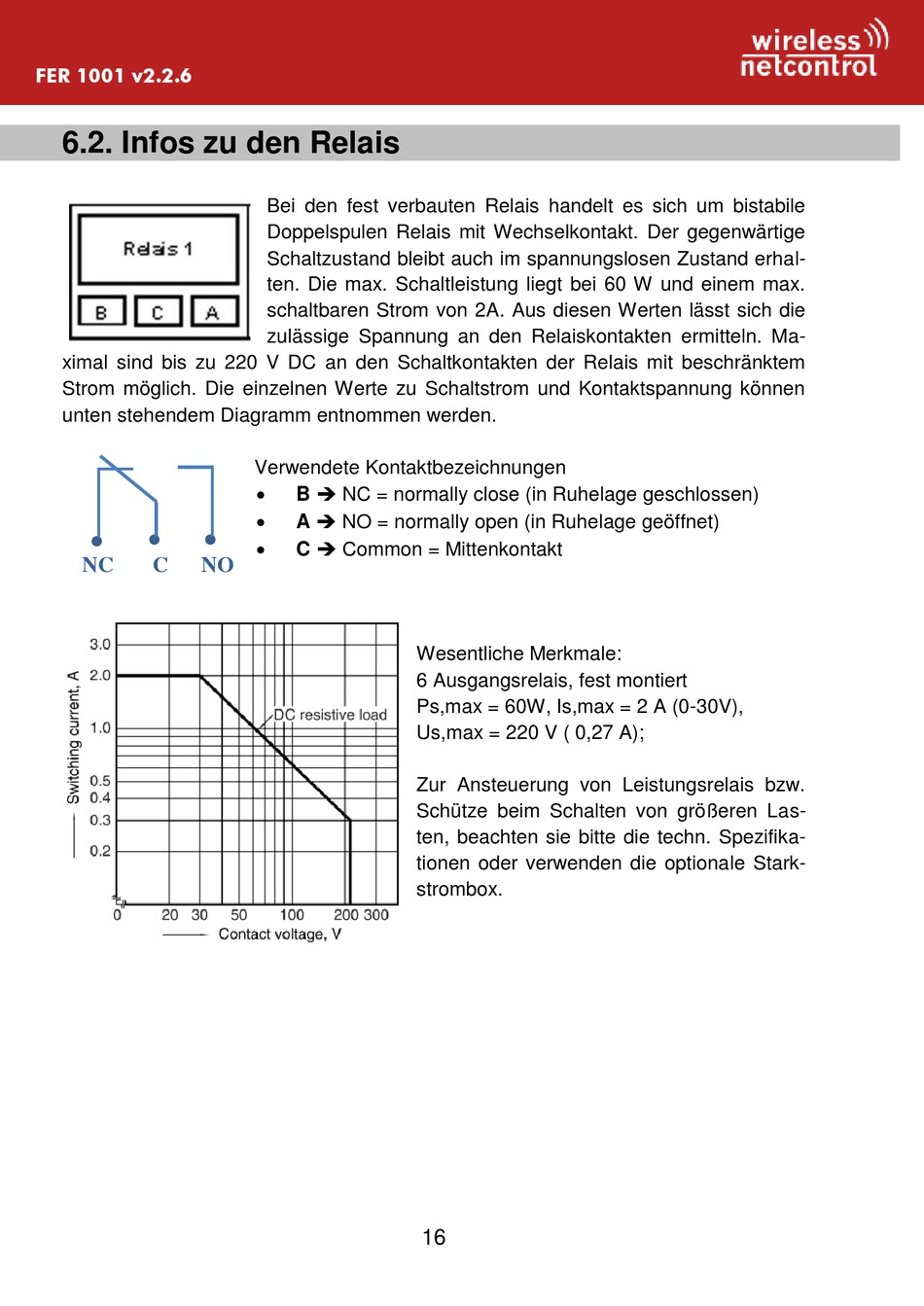

6.2. Infos zu den Relais

ximal sind bis zu 220 V DC an den Schaltkontakten der Relais mit beschränktem
Strom möglich. Die einzelnen Werte zu Schaltstrom und Kontaktspannung können
unten stehendem Diagramm entnommen werden.
NC C NO
Bei den fest verbauten Relais handelt es sich um bistabile
Doppelspulen Relais mit Wechselkontakt. Der gegenwärtige
Schaltzustand bleibt auch im spannungslosen Zustand erhal-
ten. Die max. Schaltleistung liegt bei 60 W und einem max.
schaltbaren Strom von 2A. Aus diesen Werten lässt sich die
zulässige Spannung an den Relaiskontakten ermitteln. Ma-
Verwendete Kontaktbezeichnungen

B  NC = normally close (in Ruhelage geschlossen)

A  NO = normally open (in Ruhelage geöffnet)

C  Common = Mittenkontakt
Wesentliche Merkmale:
6 Ausgangsrelais, fest montiert
Ps,max = 60W, Is,max = 2 A (0-30V),
Us,max = 220 V ( 0,27 A);
Zur Ansteuerung von Leistungsrelais bzw.
Schütze beim Schalten von größeren Las-
ten, beachten sie bitte die techn. Spezifika-
tionen oder verwenden die optionale Stark-
strombox.
16
