Wireless Netcontrol FER1001 Installationsanleitung

Funkrundsteuergerät
Vorschau ausblenden Andere Handbücher für FER1001:

Werbung

Installationsanleitung für das
Funkrundsteuergerät FER1001
Die volle Funktion kann das Funk-Rundsteuergerät FER1001 nur in Kombination mit der Empfangseinheit für
EFR-Signale (Funkempfänger SFT FSK) erfüllen. Für bestmögliche Ausrichtung und der daraus resultierenden ma-
ximalen Empfangsqualität, wird empfohlen den Empfänger abseits zu montieren und die verfügbaren 10m Zulei-
tung auch auszunutzen. Bevor sich unsere Techniker näher mit evtl. Fragen beschäftigen, bitten wir Sie zunächst
die Anschlussbelegungen zu überprüfen und diese Anleitung genauestens zu studieren. In den meisten Fällen
haben sich damit alle weiteren Fragen erledigt.
1.

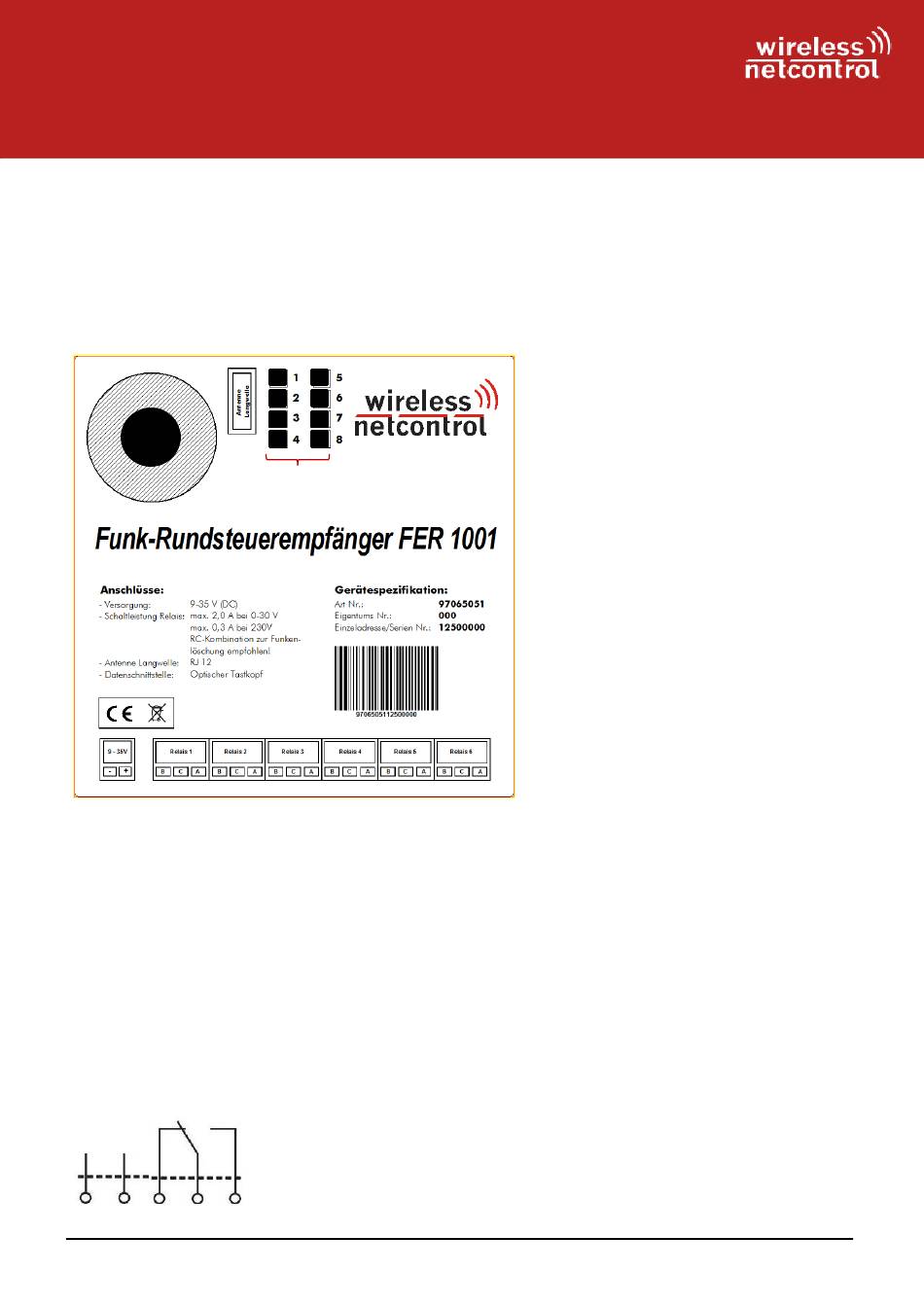

Anzeigen und Anschlüsse am Funk-Rundsteuergerät FER1001
a
g
b c
d
e
f
2.
Installationshinweise
2.1
Funkempfänger an das Rundsteuergerät anschließen
Das Gehäuse des Funk-Rundsteuerempfängers ist mit vier Kunststoffschrauben geschlossen. Zum Öffnen des
Gehäuses schrauben Sie diese vorher, mit einem geeigneten Werkzeug (PH2 oder PZ2), heraus. Nachdem Sie
den Deckel abgehoben haben, führen Sie den RJ12 Stecker des Funkempfängers in die entsprechende Buchse (a)
links oben auf der Steuerplatine, direkt neben den 8 LED´s (h)ein und legen das Kabel in die dafür vorgesehene
Ausspannung im Rahmen des Gehäuses ein.
2.2. Elektrische Anschlüsse
Der Funk-Rundsteuerempfänger FER1001 muss über die Anschlüsse + und – aus einem stabilen Netzteil gespeist
werden (siehe Anschlussschema). Beachten sie hierbei unbedingt den zulässigen Spannungsbereich. Da es sich
um bistabile Relais handelt, wird zum Wechsel der Zustände ein interner Schaltimpuls benötigt, welcher einzig
INPUT max.
Relaiskontakte
9-35 V
DC
-
+
NC
C
NO
wireless-netcontrol GmbH
Berliner Straße 4a
16540 Hohen Neuendorf
h
durch ein korrekt erkanntes EFR-Telegramm ausgelöst wird.
Die allgemeinen Bezeichnungen der Relaiskontakte lauten (von links nach rechts):
NC ("normaly closed" bzw. Öffnerkontakt)
C
("Com" bzw. Schaltausgang)
NO ("normaly open" bzw. Schließerkontakt)
Fon: +49 (0)3303 - 409 692
Fax: +49 (0)3303 - 409 691
a.
Anschlussbuchse RJ 12 zur „Antenne"
b.
Anschlussklemme DC - (GND)
c.
Anschlussklemme DC + (9-35V)
d.
Anschlussklemme b - Relais „Öffner"
e.
Anschlussklemme c - Relais „Com"
f.
Anschlussklemme a – Relais „Schließer"
g.
Anschluss Magnet - optischer Tastkopf
h.
Anzeige Relaisschaltung und Empfang
web: www.wireless-netcontrol.de
e-mail: info@wireless-netcontrol.de

Werbung

loading

Inhaltszusammenfassung für Wireless Netcontrol FER1001

  • Seite 1 Ausspannung im Rahmen des Gehäuses ein. 2.2. Elektrische Anschlüsse Der Funk-Rundsteuerempfänger FER1001 muss über die Anschlüsse + und – aus einem stabilen Netzteil gespeist werden (siehe Anschlussschema). Beachten sie hierbei unbedingt den zulässigen Spannungsbereich. Da es sich um bistabile Relais handelt, wird zum Wechsel der Zustände ein interner Schaltimpuls benötigt, welcher einzig durch ein korrekt erkanntes EFR-Telegramm ausgelöst wird.
  • Seite 2 Ext.Steckernetz- Funk-Rundsteuerempfänger FER1001 teil 230V 50Hz empfohlene Betriebsspannung U = 12V min. Output (DC) 9 - 35V Relais Relais Relais Relais Relais Relais B C A B C A B C A B C A B C A B C A Anschlussbelegung und Darstellung der Relaiskontakte in Ruhestellung 2.3.
  • Seite 3 Um weitere Informationen zum Status Ihres Funk-Rundsteuerempfängers zu erhalten, lesen sie den internen Speicher des FER1001 über die optische Schnittstelle (oben links am FRE ***) aus. Hier erhalten sie Informatio- nen zur hinterlegten Parametrierung, zur Inbetriebnahme (Datum und Zeit), Anzahl der Empfangsstörungen mit t >1 Minute (die Angabe 1 kann hier auch bedeuten, dass FRE hatte noch nie korrekten Empfang…dann fehlt...
  • Seite 4 Checkliste Funkrundsteuergerät FER1001 CHECK Verwende ich die korrekte Betriebsspannung? (LED- Anzeige von FRE und Empfänger/ Antenne auswerten) Sind alle Adern/ Leitungen korrekt angeschlossen und festgeschraubt? Kann ich eine Verpolung oder falsche Belegung ausschließen? Ist der Empfänger korrekt zum Sender der EFR hin ausgerichtet? Keine Anzeige von Störungen durch die rote LED?
