2. Hinweise, Symbole und Abkürzungen
In dieser Unterlage werden für das bessere Verständnis Hinweise in Form von Symbolen und Abkürzungen
verwendet, die nachfolgend beschrieben sind:
Verweis auf weiterführende Unterlagen
Wichtige Information und Anwendungstipps
Gefahrenhinweis oder Wichtiger Hinweis zur Funktion
Rohrleitung abgesperrt
Rohrleitung geöffnet, mit Durchflussrichtung
AG
Außengewinde
FH
Flächenheizung
HKV
Heizkreisverteiler
IG
Innengewinde

3. Sicherheitshinweise

Vor Beginn der Arbeiten Netzstecker ziehen bzw. Anlage spannungsfrei schalten! Alle Montage- und
Verdrahtungsarbeiten an der Regelstation dürfen nur im spannungslosen Zustand ausgeführt werden.
Der Anschluss und die Inbetriebnahme des Gerätes darf nur von fachkundigem Personal vorgenommen
werden. Dabei sind die geltenden Sicherheitsbestimmungen, vor allem die VDE 0100, einzuhalten.

4. Einzelkomponenten

1:
Vorlauf Flächenheizung (1" UM)
2:
Rücklauf Flächenheizung (1" UM)
3:
Primär Vorlauf (1" AG)
4:
Primär Rücklauf (1" AG)
5:
Umwälzpumpe Alpha 2L 15/60
6:
Thermostatkopf mit Begrenzung
7:
3-Wege-Mischventil
8:
Rückflussverhinderer (RV)
9:
Vorlauftemperatur Thermometer
10: Sicherheitstemperaturwächter
11: Exzenter-Verschraubung mit Tauchhülse für
Vorlauftemperaturfühler
12: Regulierventil

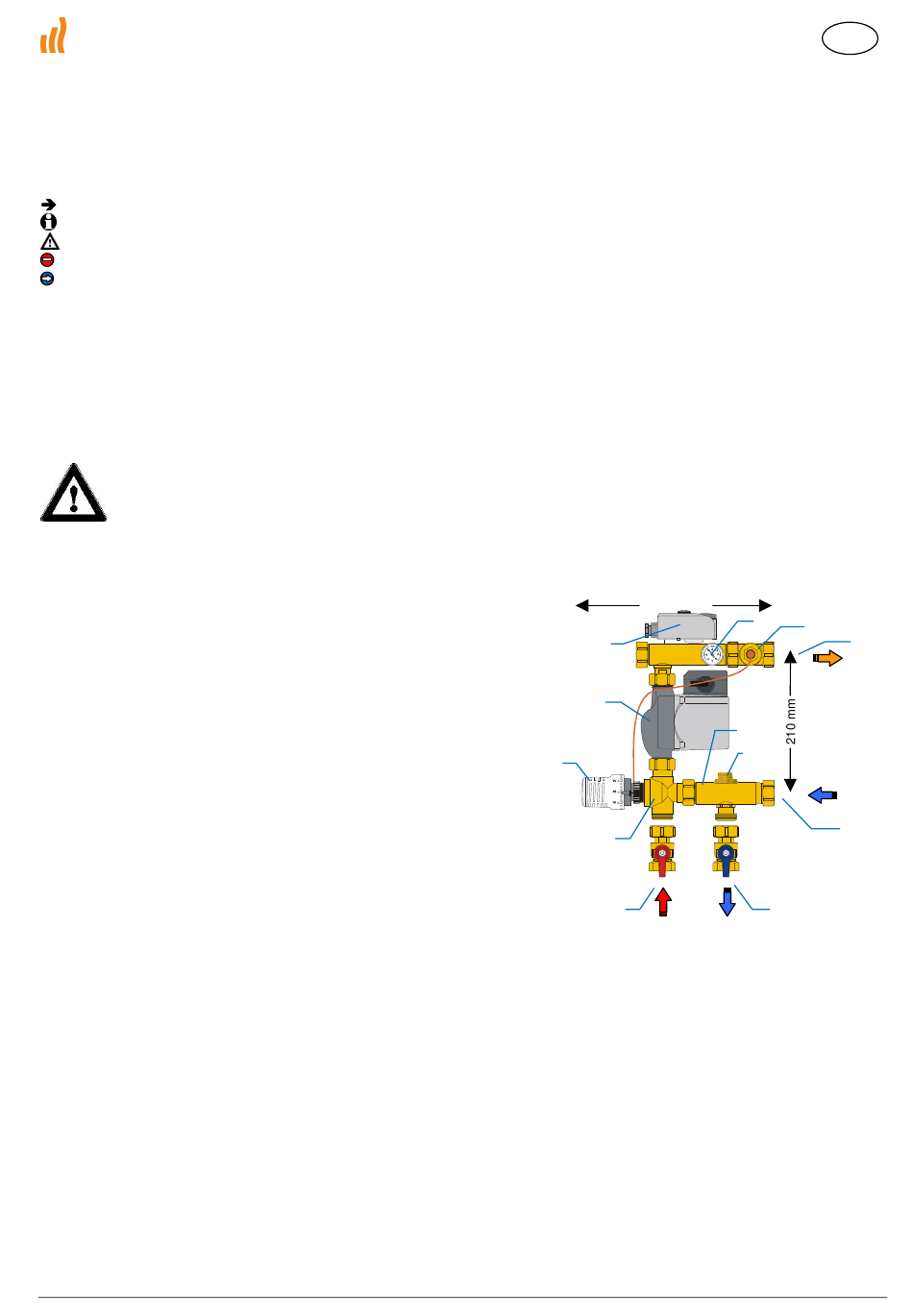

5. Montage und elektrischer Anschluss

5.1. Montage der Verteiler-Regelstation

Die Regelstation ist zur direkten Montage an die Purmo Heizkreisverteiler mit einem Achsmaß von 210 mm
konzipiert. Bei Verwendung der Purmo Objekt line Heizkreisverteiler muss zusätzlich das Anschlussnippelset
(FAW3MAO0T5106300) verwendet werden.
Bei der Montage muss darauf geachtet werden, dass das Kabel von Pumpe und Sicherheitstemperaturwächter
sowie das Fühler-Kapillarrohr nicht beschädigt oder geknickt werden. Ebenso darf keine Zugspannung an den
Kabeln auftreten. Auf richtigen Anschluss von Vorlauf und Rücklauf ist zu achten (Abb.2 und 3.1 - 3.2).
Montage- und Betriebsanleitung TempCo Fix
MuB
Montage / Betriebsanleitung
RV
Rückflussverhinderer
SBE
Spül-, Befüll-, Entleereinrichtung
STW
Sicherheitstemperaturwächter
Technische Änderungen vorbehalten
UM
Überwurfmutter
UWP
Umwälzpumpe
WE
Wärmeerzeuger
WP
Wärmepumpe
ca. 270 mm
10
5
6
7
3
D
9
11
1
8
12
2
4
Abb.2
Seite 2
