Purmo TempCo Comfort Funk E3 Montageanleitung

Kalibrierung und Begrenzung des Einstellbereiches
Sollte eine Kalibrierung des Raumthermostaten erforderlich
sein, gehen Sie wie folgt vor:
1. Messen Sie die Raumtemperatur in der gewünschten
Aufenthaltszone ca. 1,5 m über dem Boden
2. Um sicher zu gehen das der Raumthermostat seinen
Beharrungszustand erreicht hat, darf der Sollwert ca. 1 Stunde
nicht verändert werden.
3. Entfernen Sie vorsichtig den Stellknopf ohne die Einstellung zu
verändern
4. Entfernen Sie den inneren Einsatz vom Stellknopf (Fig. 1)
5. Stecken Sie den inneren Einsatz wieder auf den Thermostaten
(Fig. 2)
6. Stecken Sie den Stellknopf mit der gewünschten
Temperatureinstellung wieder auf das Regler Gehäuse
Fig. 1
Wenn Sie den Einstellwert des Raumthermostaten begrenzen
wollen, gehen Sie wie folgt vor:
Drehen Sie den Stellknopf in die Mitte des gewünschten
Einstellbereiches
Entfernen Sie vorsichtig den Stellknopf
Entfernen sie die Begrenzungsstifte und stecken sie in die dafür
vorgesehenen Löcher des gewünschten Einstellbereiches (Fig.4)
Stecken sie den Stellknopf wieder auf das Regler Gehäuse
Fig. 3
Fig. 2
20°C 25°C
Max.
Begrenzung
Min.
Begrenzung
20°C 10°C
15°C
Fig.4
Montageanleitung Raumtemperaturregler Analog E3

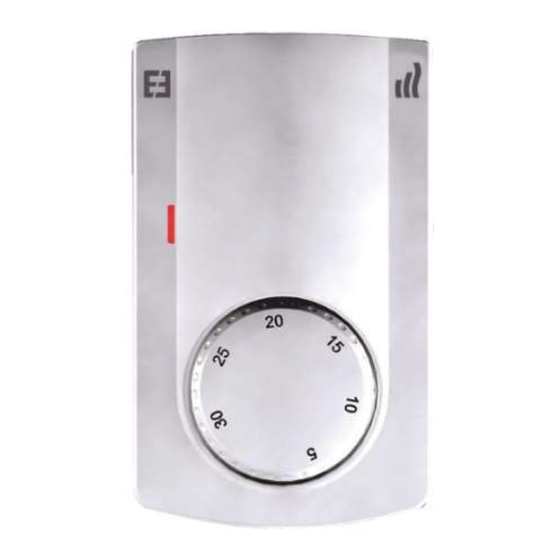

Analoger Raumthermostat Funk
•
Nachtabsenkungsfunktion 2K
•
Kühlfunktion (Zentralgerät Touch E3 erforderlich)
•
Wandmontage oder Tischaufstellung
•
Betriebsartenwahlschalter:
Technische Daten
Messgenauigkeit
Betriebstemperatur
Temperatureinstellbereich
Regelungsart
Schutzart und -klasse
Betriebsspannung
Batterielebensdauer
Frequenz/ Sendeleistung
Zulassungen
Software Version
LED Leuchtdiode
Grün blinkend : Thermostat sendet Funksignal
Rot leuchtend : Anzeige der aktuellen Raumtemperatur während der
Stellknopf gedreht wird
Rot blinkend : Batterie schwach. Bitte Batterie ersetzen
RETTIG Germany GmbH T+49 5324 808 0
Lierestr. 68 www.PURMO.de
38690 Goslar technik@purmo.de
Deutschland
Frostschutz
o
Absenkbetrieb
o
Automatik Betrieb
o
0.1°C
0°C - 50°C
5°C - 30°C
Puls-Weiten-Modulation (PWM)
IP30 / Schutzklasse II
2 x 1,5V (AAA)
~ 2 Jahre mit Typ ALKALINE
868 MHz, <10mW.
EN 300220-1, -2
EN 301489-1, -3
1.x x
