Purmo Unisenza Installations- Und Bedienungsanleitung

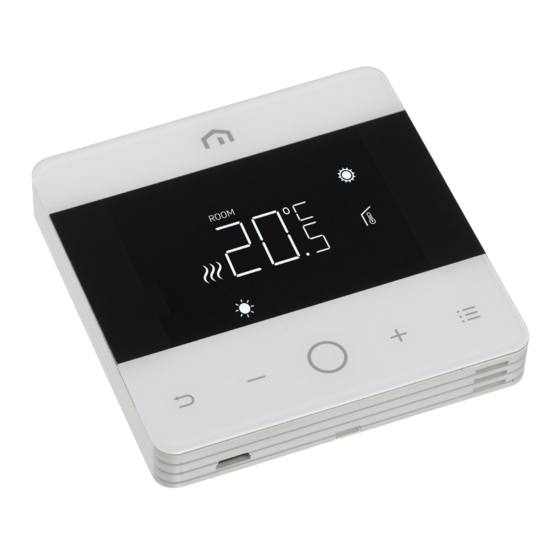

Digitaler thermostat
Vorschau ausblenden Andere Handbücher für Unisenza:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Installations-
und Bedienungsanleitung
Unisenza - Digitaler Thermostat | April 2022
EN
DE
FR
House_Digital Thermostat_Installation and use manual_DE.indd 1
House_Digital Thermostat_Installation and use manual_DE.indd 1
PL
RO
Riscal./raffred.
Modalità notturna ridotta
Heizen und
Eco
Heat /Cool
Night set back mode
Kühlen
Mode
18/07/2022 11:54:50
18/07/2022 11:54:50

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Purmo Unisenza

Inhaltszusammenfassung für Purmo Unisenza

  • Seite 1 Installations- und Bedienungsanleitung Riscal./raffred. Modalità notturna ridotta Heizen und Heat /Cool Night set back mode Kühlen Mode Unisenza - Digitaler Thermostat | April 2022 House_Digital Thermostat_Installation and use manual_DE.indd 1 House_Digital Thermostat_Installation and use manual_DE.indd 1 18/07/2022 11:54:50 18/07/2022 11:54:50...
  • Seite 2 Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung House_Digital Thermostat_Installation and use manual_DE.indd 2 House_Digital Thermostat_Installation and use manual_DE.indd 2 18/07/2022 11:54:51 18/07/2022 11:54:51...

  • Seite 3: Inhaltsverzeichnis

    Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung Inhaltsverzeichnis SICHERHEITSWARNUNG .......................................4 TECHNISCHE SPEZIFIKATIONEN ..................................4 REFERENZNORMEN ........................................4 INSTALLATION UND ELEKTRISCHER ANSCHLUSS ...........................5 Wandbefestigung ........................................5 Schaltplan.............................................5 4.2.1 Beschreibung der Thermostatklemmen ................................5 4.2.2 Anschluss an die Schaltleiste ....................................6 BEDIENUNGSANLEITUNG .....................................6 Startbildschirm ...........................................6 5.1.1 Standby ............................................

  • Seite 4: Sicherheitswarnung

    Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung SICHERHEITSWARNUNG 3 REFERENZNORMEN Bei der Installation und dem Betrieb des Gerätes sind Konformität mit EU-Richtlinien: folgende Hinweise zu beachten: 2014/35/EU (LVD) 1) Das Gerät muss von einer Fachkraft unter strikter 2014/30/EU (EMCD) Einhaltung der Anschlusspläne installiert werden.

  • Seite 5: Installation Und Elektrischer Anschluss

    Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung 4 INSTALLATION UND ELEKTRISCHER ANSCHLUSS Wandbefestigung CLIK KLICK CLIK KLICK CLIK CLIK 4.2 Schaltplan 4.2.1 Beschreibung der Thermostatklemmen Klemmen 230-VAC-Version 24-VAC-Version 1. NTC Externer Fühler (NTC 10 KOhm) CLIK CLIK 2.

  • Seite 6: Anschluss An Die Schaltleiste

    Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung 4.2.2 Anschluss an die Schaltleiste Digitaler Thermostat Digital Thermostat Schaltzentrale Wiring Center Externer Temperaturfühler External temperature probe Zone 1 to 10 Zone 1 bis 10 (5) Bitte beachten Sie: - CO-Anschluss ist optional. Er ist notwendig, um die Change-over-Funktion zu nutzen.

  • Seite 7: Standby

    Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung 5.1.1 Standby Langes Drücken (> 5 Sek.) Langes Drücken (> 5 Sek.) Enter-Taste zum Verlassen Enter-Taste zum Aufrufen des Standby-Modus des Standby-Modus Bitte beachten: Im Standby-Modus ist nur die Frostschutzfunktion aktiv.

  • Seite 8: Auswahl Der Betriebsarten

    Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung 5.1.4 Auswahl der Betriebsarten KOMFORT-Modus oder 10” ECO-Modus oder 10” PROGRAMM-Modus MANUELLER Modus oder 10” House_Digital Thermostat_Installation and use manual_DE.indd 8 House_Digital Thermostat_Installation and use manual_DE.indd 8 18/07/2022 11:54:55 18/07/2022 11:54:55...

  • Seite 9: Manueller Modus

    Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung 5.1.4.1 KOMFORT-Modus In diesem Modus arbeitet das Gerät mit einer festen Temperatur (Komforttemperatur). Mit der Plus- oder Minustaste kann der Komforttemperaturwert geändert werden. 5.1.4.2 ECO-Modus In diesem Modus arbeitet das Gerät mit einer festen Temperatur (Eco-Temperatur).

  • Seite 10: Benutzermenü

    Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung Benutzermenü Drücken Sie kurz die Menütaste, um das Display zu aktivieren, und halten Sie dann die Menütaste (>5 Sek.) lang gedrückt, um in das Benutzermenü zu gelangen. 5.2.1 Übersicht Benutzermenü...
  • Seite 11 Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung 5.2.1.1 01 OWF Funktion „Fenster offen“ Wenn die Fenster-offen-Erkennung aktiviert (ON) ist, schaltet das Gerät bei einem Temperaturabfall während des Heizens die Heizung für 1 Stunde aus. Drücken Sie die Taste + oder -, um ON oder OFF einzustellen, um diese Funktion zu aktivieren oder zu deaktivieren, und drücken Sie zur Bestätigung die ENTER-Taste...
  • Seite 12 Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung 5.2.1.3 03 COL Kühlfunktion Wenn diese Funktion aktiviert ist (ON), arbeitet der Thermostat sowohl im Heiz- als auch im Kühlbetrieb und es ist möglich, den Betriebsmodus sowohl über die Tasten als auch über die CO-Klemme zu ändern.
  • Seite 13 Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung 5.2.1.5 RES Benutzermenü auf Werkseinstellungen zurücksetzen In diesem Menü können alle Menüs im Benutzermenü auf die Standardwerte zurückgesetzt werden. Die Standardwerte für das Benutzermenü finden Sie in der Tabelle unten.

  • Seite 14: Erweitertes Menü

    Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung Erweitertes Menü Drücken Sie kurz die Menütaste, um das Display zu aktivieren, und halten Sie dann die Menütaste (>5 Sek.) und die Enter-Taste lange gedrückt, um in das erweiterte Menü zu gelangen.
  • Seite 15 Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung 09 TOS Systemtyp 13 OWF Funktionstyp „Fenster offen“ 10 FP Frostschutztemperatur 14 RES Erweitertes Menü Werksreset 11 LOT Verriegelungstyp 12 SBR Bildschirmhelligkeit House_Digital Thermostat_Installation and use manual_DE.indd 15 House_Digital Thermostat_Installation and use manual_DE.indd 15...

  • Seite 16: Erläuterungen Zu Den Erweiterten Menüpunkten

    Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung 5.3.2 Erläuterungen zu den erweiterten Menüpunkten Um in ein Menü zu gelangen, drücken Sie die ENTER-Taste. Drücken Sie in jedem Menü die ENTER-Taste, um die ausgewählte Option zu bestätigen und zu speichern, oder die BACK-Taste, um ohne Speichern zurückzukehren.
  • Seite 17 Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung 5.3.2.2 02 SEN Sensormodus Konfiguration des Temperatursensors definieren: Drücken Sie die Taste + oder -, um den Sensormodus 00, 01, 02 oder 03 auszuwählen, und bestätigen Sie dann mit der ENTER-Taste...
  • Seite 18 Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung 5.3.2.3 03 AIC Kalibrierung des internen Sensors Insbesondere bei der Installation kann es vorkommen, dass die vom Gerät gemessene Temperatur von der im Raum herrschenden Durchschnittstemperatur abweicht. In diesem Fall ist in diesem Menü eine Einstelltemperatur für den internen Sensor einzugeben, wenn der Sensormodus 00 oder 03 ist.
  • Seite 19 Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung 5.3.2.5 05 LTH Untergrenze Bodentemperatur Unterer Grenzwert für externen Fühler, der wie Bodenfühler im Heizmodus verwendet wird. Wenn die Bodentemperatur unter dem LTH-Grenzwert liegt, blinkt das Bodenfühlersymbol. Dieses Menü wird nur im Modus Sensor 01 oder 03 angezeigt Taste + oder - drücken...
  • Seite 20 Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung 5.3.2.6 06 HTH Obere Grenztemperatur des Bodens Höherer Grenzwert für externen Fühler, der wie Bodenfühler im Heizmodus verwendet wird. Wenn die Bodentemperatur über dem HTH-Grenzwert liegt, blinken das Bodenfühlersymbol und das Alarmsymbol und die Heizanforderung wird blockiert.
  • Seite 21 Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung 5.3.2.7 07 LTC Untergrenze Bodentemperatur im Kühlbetrieb Unterer Grenzwert für externen Fühler, der wie Bodenfühler im Kühlmodus verwendet wird. Wenn die Bodentemperatur unter dem LTH-Grenzwert liegt, blinken das Bodenfühlersymbol und das Alarmsymbol und die Kühlanforderung wird blockiert.
  • Seite 22 Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung 5.3.2.8 08 REG Regelungsart P-Regelung Bei P-Regelung aktiviert das Gerät die Heizung (Kühlung), bis die gemessene Temperatur niedriger (höher) ein- und ausschaltet, wird eine Differenz (oder Hysterese) eingeführt. Auf diese Weise wird das System eingeschaltet: •...
  • Seite 23 Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung 5.3.2.9 09 TOS Systemtyp Wählen Sie für die korrekten Parameter der PI-Regelung das richtige System aus, in dem der Thermostat installiert ist: 01 Heizung mit niedriger thermischer Trägheit (Gebläsekonvektor) 02 Heizung mit mittlerer thermischer Trägheit (Heizkörper) 03: Heizung mit hoher thermischer Trägheit (Strahlungssystem)
  • Seite 24 Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung 5.3.2.11 11 LOT-Verriegelungstyp Es gibt zwei verschiedene Sperren für den Thermostat, die in diesem Menü eingestellt werden können: FUL (voll): Alle Änderungen nach Aktivierung des Sperrmodus sperren HOT (Hotel): Nach Aktivierung des Sperrmodus das Gerät in den manuellen Modus versetzen und die Temperatur ändern.
  • Seite 25 Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung 5.3.2.13 13 OWF Funktionstyp „Fenster offen“ Es gibt drei verschiedene Typen für die Fenster-offen-Erkennung, daher kann in diesem Menü Folgendes eingestellt werden: FAS (schnell): Aktivieren Sie die Funktion, wenn die Temperatur während des Heizens in 5 Minuten um 5°C fällt.
  • Seite 26 Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung N° Menü Beschreibung des Menüs Standardwert Produktprogramm Ausgangslogik NO/NC Sensormodus 00,01,02,03 Kalibrierung des internen Sensors -5:+5 Kalibrierung des externen Sensors -5:+5 (sichtbar, wenn ein externer Sensor angeschlossen ist) Untergrenze Bodentemperatur...

  • Seite 27: Alarme Und Warnungen

    Unisenza - Digitaler Thermostat | April 2022 Installations- und Bedienungsanleitung 5.4 Alarme und Warnungen Wenn Alarme oder Warnungen vorliegen, werden diese durch Symbole angezeigt. Symbole Beschreibung Ursache Auswirkung Temperatursensor Interner Sensor defekt Der Thermostat ist blockiert. defekt oder getrennt (Sensormodus 00 oder Bei internem Fühleralarm muss der...
  • Seite 28 Bei der Erstellung dieses Dokuments wurde mit größter Sorgfalt vorgegangen. Kein Teil dieses Dokuments darf ohne ausdrückliche schriftliche Zustimmung der Purmo Group vervielfältigt werden. Die Purmo Group übernimmt keine Verantwortung für Ungenauigkeiten oder Folgen, die sich aus der Verwendung oder dem Missbrauch der hierin enthaltenen Informationen ergeben.
