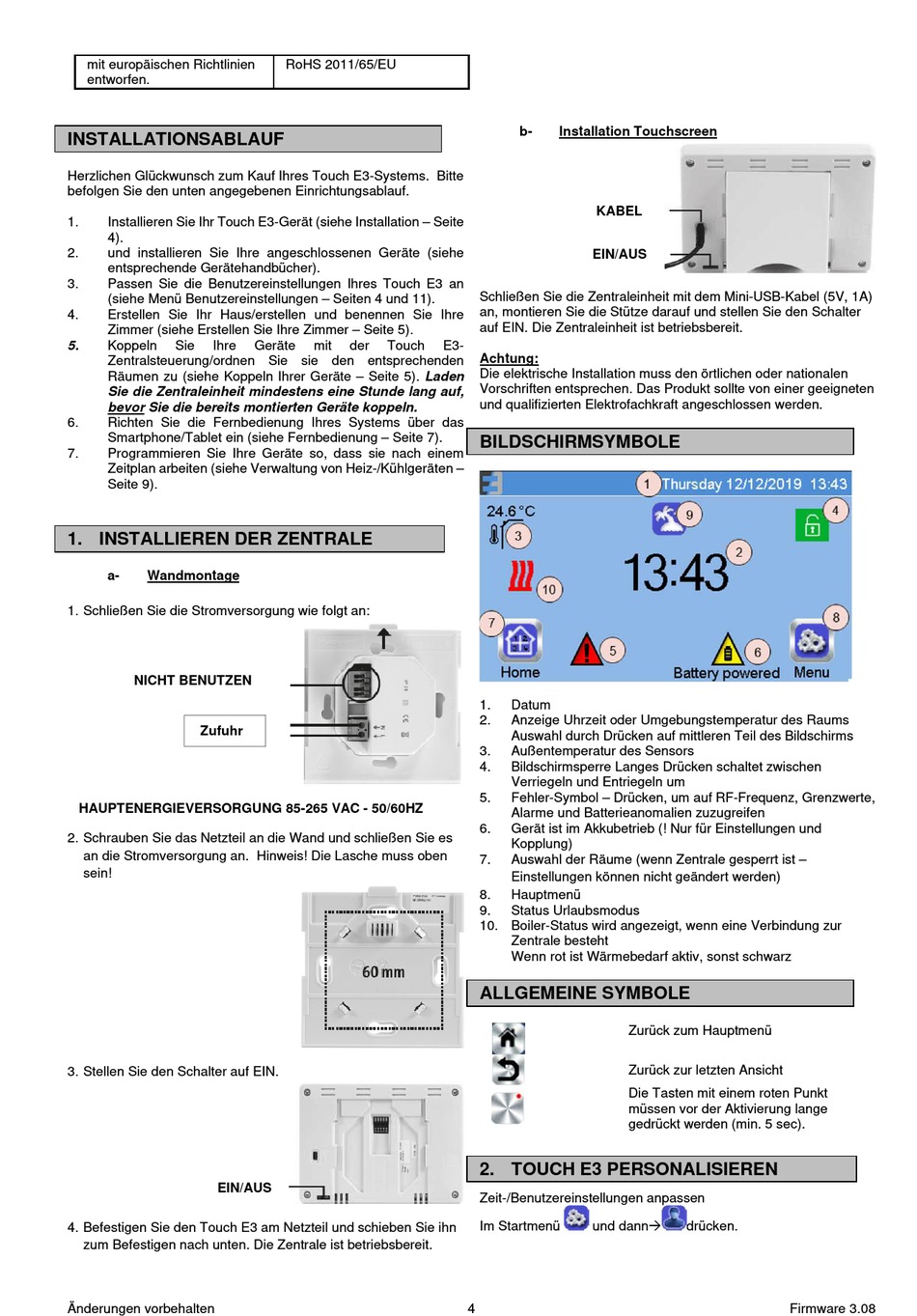

Installationsablauf; Installieren Der Zentrale; A-Wandmontage; B-Installation Touchscreen - Purmo TempCo Touch E3 Web Montage- Und Bedienungsanleitung

mit europäischen Richtlinien
entworfen.

INSTALLATIONSABLAUF

Herzlichen Glückwunsch zum Kauf Ihres Touch E3-Systems. Bitte
befolgen Sie den unten angegebenen Einrichtungsablauf.
1. Installieren Sie Ihr Touch E3-Gerät (siehe Installation – Seite
4).
2. und installieren Sie Ihre angeschlossenen Geräte (siehe
entsprechende Gerätehandbücher).
3. Passen Sie die Benutzereinstellungen Ihres Touch E3 an
(siehe Menü Benutzereinstellungen – Seiten 4 und 11).
4. Erstellen Sie Ihr Haus/erstellen und benennen Sie Ihre
Zimmer (siehe Erstellen Sie Ihre Zimmer – Seite 5).
Koppeln Sie Ihre
5.
Zentralsteuerung/ordnen Sie sie den entsprechenden
Räumen zu (siehe Koppeln Ihrer Geräte – Seite 5). Laden
Sie die Zentraleinheit mindestens eine Stunde lang auf,
bevor Sie die bereits montierten Geräte koppeln.
6. Richten Sie die Fernbedienung Ihres Systems über das
Smartphone/Tablet ein (siehe Fernbedienung – Seite 7).
7. Programmieren Sie Ihre Geräte so, dass sie nach einem
Zeitplan arbeiten (siehe Verwaltung von Heiz-/Kühlgeräten –
Seite 9).

1. INSTALLIEREN DER ZENTRALE

a- Wandmontage
1. Schließen Sie die Stromversorgung wie folgt an:
NICHT BENUTZEN
Zufuhr
HAUPTENERGIEVERSORGUNG 85-265 VAC - 50/60HZ
2. Schrauben Sie das Netzteil an die Wand und schließen Sie es
an die Stromversorgung an. Hinweis! Die Lasche muss oben
sein!
3. Stellen Sie den Schalter auf EIN.
EIN/AUS
4. Befestigen Sie den Touch E3 am Netzteil und schieben Sie ihn
zum Befestigen nach unten. Die Zentrale ist betriebsbereit.
Änderungen vorbehalten
RoHS 2011/65/EU
Geräte mit der Touch
b- Installation Touchscreen
KABEL
EIN/AUS
Schließen Sie die Zentraleinheit mit dem Mini-USB-Kabel (5V, 1A)
an, montieren Sie die Stütze darauf und stellen Sie den Schalter
auf EIN. Die Zentraleinheit ist betriebsbereit.
E3-
Achtung:
Die elektrische Installation muss den örtlichen oder nationalen
Vorschriften entsprechen. Das Produkt sollte von einer geeigneten
und qualifizierten Elektrofachkraft angeschlossen werden.

BILDSCHIRMSYMBOLE

1. Datum
2. Anzeige Uhrzeit oder Umgebungstemperatur des Raums
Auswahl durch Drücken auf mittleren Teil des Bildschirms
3. Außentemperatur des Sensors
4. Bildschirmsperre Langes Drücken schaltet zwischen
Verriegeln und Entriegeln um
5. Fehler-Symbol – Drücken, um auf RF-Frequenz, Grenzwerte,
Alarme und Batterieanomalien zuzugreifen
6. Gerät ist im Akkubetrieb (! Nur für Einstellungen und
Kopplung)
7. Auswahl der Räume (wenn Zentrale gesperrt ist –
Einstellungen können nicht geändert werden)
8. Hauptmenü
9. Status Urlaubsmodus
10. Boiler-Status wird angezeigt, wenn eine Verbindung zur
Zentrale besteht
Wenn rot ist Wärmebedarf aktiv, sonst schwarz

ALLGEMEINE SYMBOLE

2. TOUCH E3 PERSONALISIEREN

Zeit-/Benutzereinstellungen anpassen

Im Startmenü und dann
4
Zurück zum Hauptmenü
Zurück zur letzten Ansicht
Die Tasten mit einem roten Punkt
müssen vor der Aktivierung lange
gedrückt werden (min. 5 sec).
drücken.
Firmware 3.08
