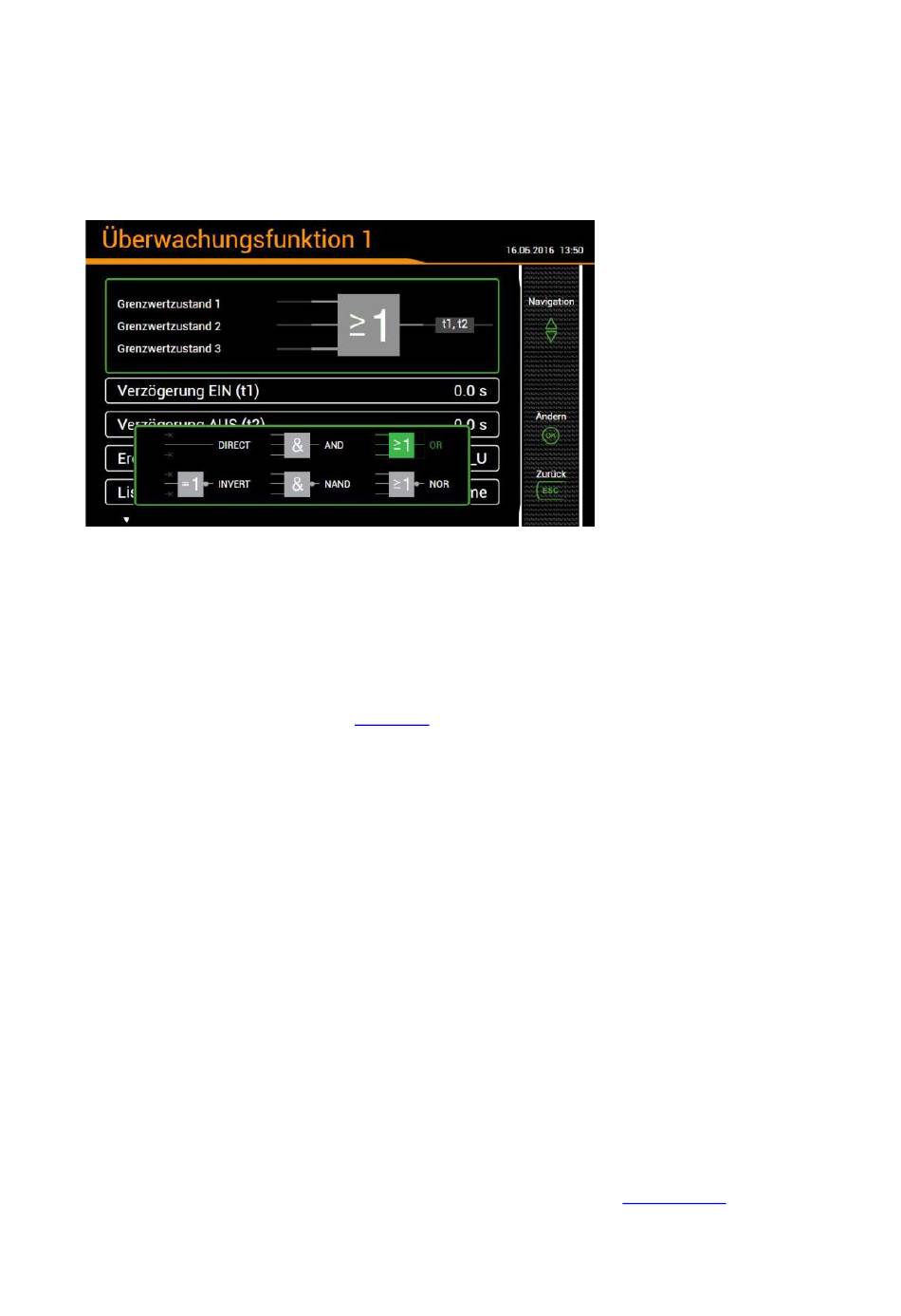

7.7.4 Überwachungsfunktionen
Mit Hilfe von Überwachungsfunktionen kann der Anwender eine erweiterte Zustandsüberwachung
definieren, um z.B. einen Überstrom-Alarm auszulösen, falls einer der Phasenströme einen Grenzwert
überschreitet.
Die Zustände der Überwachungsfunktionen
... werden in der Alarmliste angezeigt (via Hauptmenü "Ereignis")
... bilden den Sammelalarm-Zustand
Logikeingänge
Bis zu drei Zustände von Grenzwerten, der Fehlerstrom- oder Temperaturüberwachung, von
Digitaleingängen oder anderen Überwachungsfunktionen. Nicht benutzte Eingänge werden automatisch
so initialisiert, dass sie den Ausgang nicht beeinflussen.
Logikfunktion
Als Verknüpfungs-Funktionen können AND, NAND, OR, NOR, DIRECT und INVERT gewählt werden.
Diese logischen Funktionen sind im
Verzögerung EIN
So lange muss die Bedingung stabil bleiben, bis sie weitergeleitet wird
Verzögerung AUS
Wartezeit bis eine Bedingung, welche nicht mehr besteht, wieder freigegeben wird.
Beschreibung
Dieser Text wird für die Visualisierung in der Alarmliste verwendet
Listeneintrag
• Alarm / Ereignis: Jede Zustandsänderung wird in die entsprechenden Liste eingetragen
• Keine: Keine Aufzeichnung von Zustandsänderung
Mögliche Folgeoperationen
• Ansteuerung eines Logikausgangs. Die Zuordnung der Überwachungsfunktion zu einem
Digitalausgang / Relais erfolgt über die Einstellungen des entsprechenden Ausgangs
• Visualisierung des aktuellen Zustandes in der Alarmliste
• Kombination der Zustände aller Überwachungsfunktionen zu einem
• Zustandsänderungen als Ereignis oder Alarm in die entsprechenden Listen eintragen
PM 1001607 000 12
Anhang C
beschrieben.
Geräte-Handbuch LINAX PQx000
Sammelalarm
71/124
