Aansluiten en monteren
Lees het hoofdstuk „Veiligheidsaanwijzingen" en het hoofdstuk „Voor-
bereidingen voor aansluiting en montage".
• Schakel vervolgens het netsnoer op alle polen uit.
• Haal de wandmontageplaat aan de achterkant eraf, door de beide bevestigings-
schroeven op de onderste rand eruit te draaien.

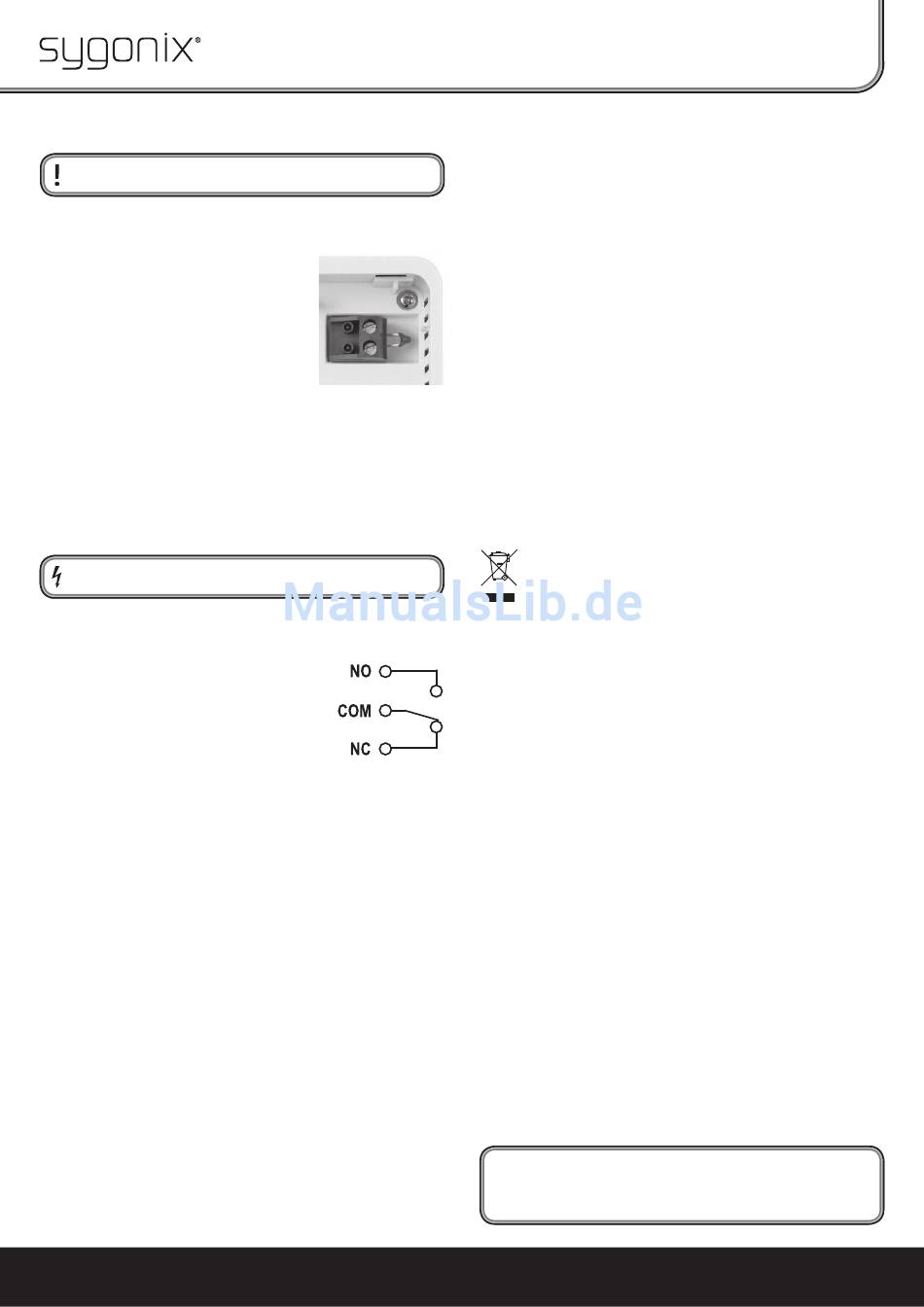

• Op de achterkant van de kamerthermostaat bevindt
zich de temperatuursensor, die aan twee schroef-
klemmen is bevestigd (zie afbeelding rechts).
U kunt, indien gewenst, deze interne sensor vervan-
gen door een externe sensor (niet in de leveringsom-
vang van de kamerthermostaat opgenomen; apart
als toebehoren te bestellen).
Trek voor een eenvoudiger bevestiging, de 2-polige
schroefklemmen van de contactpennen af. Maak de
beide schroeven los, die de sensor fi xeren en neem
de sensor er uit. Bewaar hem voor toekomstige do-
eleinden.
Bevestig dan de beide leidingen van de externe sensor in de schroefklemmen. De
polariteit is hierbij onbelangrijk.
Steek als laatste de 2-polige schroefklem weer op de contactpennen.
Leg de aansluitkabel op een passende manier aan naar de externe sensor; plaats de
sensor volgens uw eisen (bijv. bij vloerverwarming in de nabijheid van de vloer).
• De wandmontageplaat kan via de beide bevestigingsopeningen direct met twee
schroeven op een montagedoos worden gemonteerd (gat-/schroefafstand 60 mm).
Afhankelijk van de ondergrond kan de wandmontageplaat ook met geschikte
schroeven resp. pluggen aan de muur worden bevestigd.
Zorg er bij het boren resp. het vastschroeven voor, dat er geen kabels of leidin-
gen beschadigd raken!
Voer voor de montage de nettoevoerleiding en de aansluitleidingen naar de
verwarming door de opening van de wandmontageplaat.
• Verbind de nettoevoerleiding met de aansluitingen „L" (fase, bruine draad) en „N"
(nul, blauwe draad).
• Sluit de draad aan op de schroefklemmen „NO", „COM"
resp. „NC". Het relais werkt potentiaalvrij.
Neem de maximale contactbelastbaarheid in acht, zie
hoofdstuk „Technische gegevens" en de gebruiksaan-
wijzing van het apparaat, dat via de kamerthermostaat
moet worden aangestuurd, hoe de indeling moet wor-
den doorgevoerd.
„NC" Openingscontact (NC = „normally closed" = in ruststand is het contact ge-
sloten)
„NO" Sluitcontact (NO = „normally open" = in ruststand is het contact geopend)
„COM" Middelste contact
• Plaats de kamertemperatuurregelaar op de wandmontageplaat en fi xeer deze dan
met de aan het begin verwijderde schroeven.
Controleer, of de kamerthermostaat stevig op de wandmontageplaat bevestigd is.
• Schakel uiteindelijk de netspanning weer in.
Functie
Kies de gewenste temperatuur met de draaiknop. Als het relais wordt geactiveerd,
gaat de blauwe controle-LED branden.
Voorbeeld: De kamertemperatuur bedraagt +20 °C, u wenst een temperatuur van
+25 °C.
Beweeg de draaikop zodanig, dat de pijlmarkering op de stand „25" staat.
Het relais schakelt in (aansluitingen „COM" en „NO" zijn aangesloten), de
blauwe controle-LED gaat branden.
Bij een temperatuur van +25,5 °C (ingestelde temperatuurwaarde plus
verschil van de schakeltemperatuur) wordt het relais gedeactiveerd, de
blauwe controle-LED gaat uit.
Daalt de temperatuur onder +24,5 °C (ingestelde kamertemperatuur min
verschil van de schakeltemperatuur), dan wordt de relais weer geacti-
veerd, de blauwe controle-LED gaat branden.
Door het verschil van de schakeltemperatuur van 0,5°C wordt verhinderd, dat een aan-
gesloten verwarming te vaak wordt in- of uitgeschakeld.
Het merk voor huistechniek voor het hele huis. Kijk voor meer informatie op www.sygonix.com

Storingen verhelpen

De temperatuurschommeling in de kamer is zeer groot (ca. 5 - 8 °C)
• Tijdens de aansluiting van de kamerthermostaat werd de nulleider met de fase
verwisseld.
De draaiknop moet hoger dan de gewenste kamertemperatuur worden ingesteld.
• Tijdens de aansluiting van de kamerthermostaat werd de nulleider met de fase v
erwisseld.
• De verwarmcapaciteit van uw verwarming is te laag.
• De kamerthermostaat wordt door externe warmte-inwerking (bijv. door zonnestra-
ling, nabijheid van verwarmelementen of elektrische apparatuur) beïnvloed.
De draaiknop moet lager dan de gewenste kamertemperatuur worden ingesteld.
• De kamerthermostaat is op de verkeerde plek gemonteerd, bijv. achter een gordijn,
naast een deur of op een buitenmuur van een kamer.
De kamer wordt niet warm
• De kamerthermostaat resp. het schakelcontact is vervuild. Schakel de netspanning
uit en blaas de kamerthermostaat bijv. met perslucht voorzichtig uit.
• Er werden meerdere kamerthermostaten (bijv. van twee kamers) achter elkaar ge-
schakeld.
Langzame reactie op de temperatuurinstelling
• Bij goed geïsoleerde gebouwen duurt het evt. zeer lang, tot de kamertemperatuur
zakt.
Daarentegen duurt het bij slecht geïsoleerde gebouwen en koude buitenmuren zeer
lang, tot de kamertemperatuur stijgt.
• Vloerverwarmingen reageren eveneens zeer langzaam op de temperatuurinstelling.
Afvoer
Voer het product aan het einde van zijn levensduur af in overeenstemming
met de geldende wettelijke bepalingen.

Technische gegevens

Bedrijfsspanning:
Contactbelastbaarheid:
Verschil van de schakeltemperatuur:
Nauwkeurigheid:
Temperatuurbereik:
Omgevingsluchtvochtigheid:
Colofon
Deze gebruiksaanwijzing is een publicatie van de fi rma Sygonix GmbH, Nordring 98a, 90409 Nürnberg (www.
sygonix.com). Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bij
voorbeeld fotokopie, microverfi lming of de registratie in elektronische gegevensverwerkingsapparatuur, ver-
eisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. Deze gebruiks
aanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting
voorbehouden. © Copyright 2012 by Sygonix GmbH.
230 V/AC, 50 Hz
10 (4) A
0,5 °C
+/- 1 °C bij +20 °C
+5 °C tot +30 °C
0 - 95% relatieve luchtvochtigheid,
niet condenserend
Nr. 33983R - Version 11/12
