Bauanleitung 114.675
Dragster mit Gummimotor
4
1b
2b

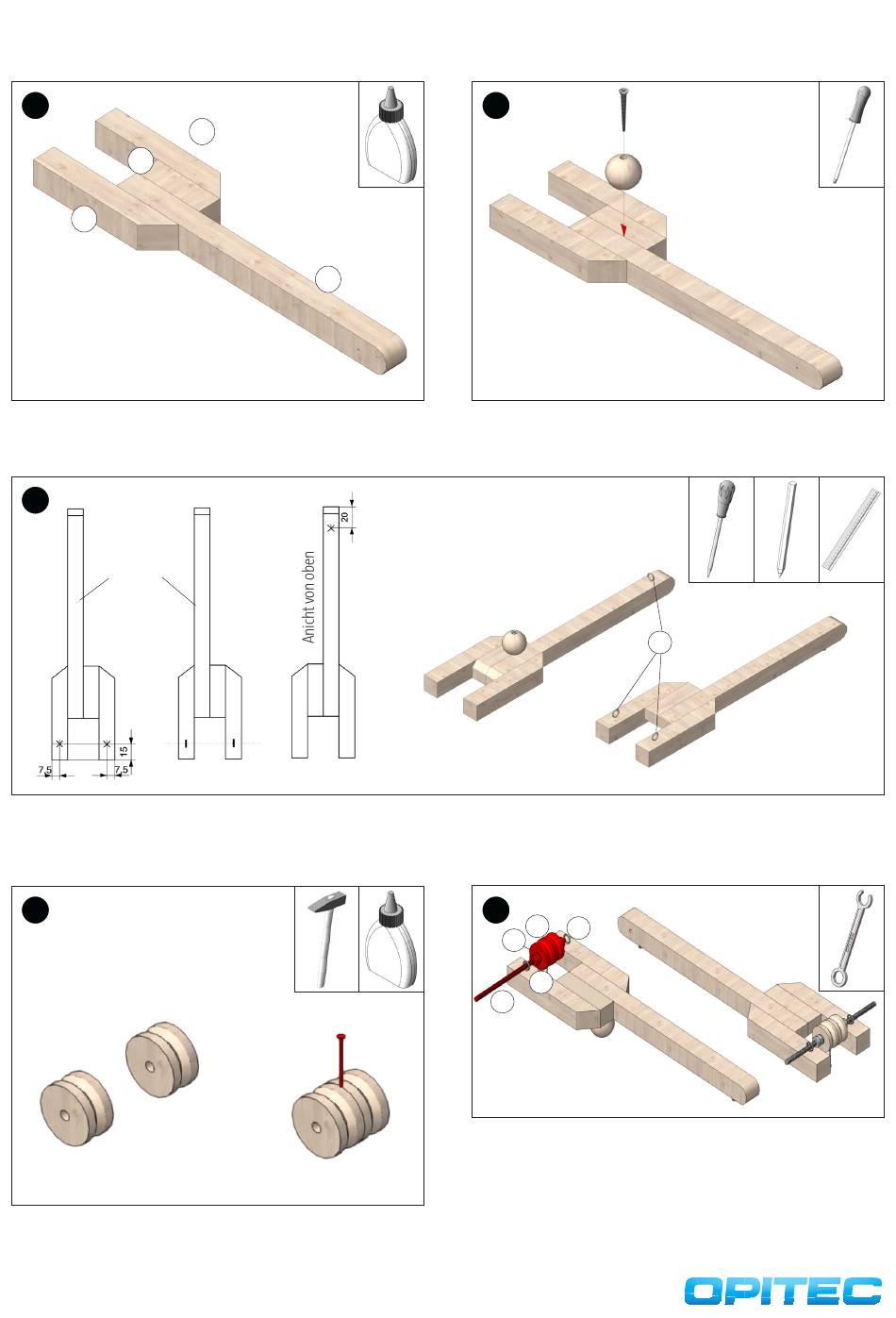

Die Leisten 1a, 1b, 2a und 2b wie abgebildet zusammenleimen. Wir
empfehlen die Leisten bis zur Trocknung des Leimes in eine Schraub-
zwinge einspannen.
6
Ansicht von
unten
An der Markierung an der Oberseite der Leiste (1a) eine Ringschraube (13) eindrehen. Das fertige Grundgestell mit der Holzkugel umdrehen und auf
der Rückseite an jedem Seitenteil (2a, 2b) 15mm abmessen. Mit dem Vorstecher mittig auf jedem Seitenteil eine Markierung anbringen. Überprüfen,
dass die beiden Markierungen genau parallel zueinender stehen da sonst die Achse nicht gerade verläuft und der Dragster nicht geradeaus fährt.
Wenn die Markierungen richtig angebracht wurden kann jeweils eine Ringschraube (13) eingedreht werden.
7
Die beiden Schnurlaufräder (15) wie abgebildet aneinanderleimen.
Leim gut trocknen lassen. Anschließend den Nagel (12) mittig an der
Leimkante vorsichtig einschlagen, so dass dieser ca. 10mm übersteht.
3
2a
1a
5
Nach Trocknung des Leimes die Holzkugel (16) wie abgebildet mittig
mit der Schraube (7) auf das fertige Grundgestell aufschrauben
8
15
13
11
8
5
Die Schnurlaufräder (15) mit dem Nagel (12) auf die Gewindestange (5)
aufstecken. Von beiden Seiten jeweils eine Unterlegscheibe (11) sowie
zwei Muttern (8) locker aufschrauben. Das eine Ende der Gewindestan-
ge (5) in eine Ringschraube (13) einstecken. Nun die Muttern (8) so auf
die Gewindestange (5) aufschrauben, dass beide Enden der Stange auf
jeder Seite gleich lang überstehen. Die Schnurlaufräder (5) müssen
hierbei genau mittig zwischen den beiden Ringschrauben (13) sitzen.
Ist dies der Fall, beide Muttern kontern.
13
