Bauanleitung 114.675
Dragster mit Gummimotor

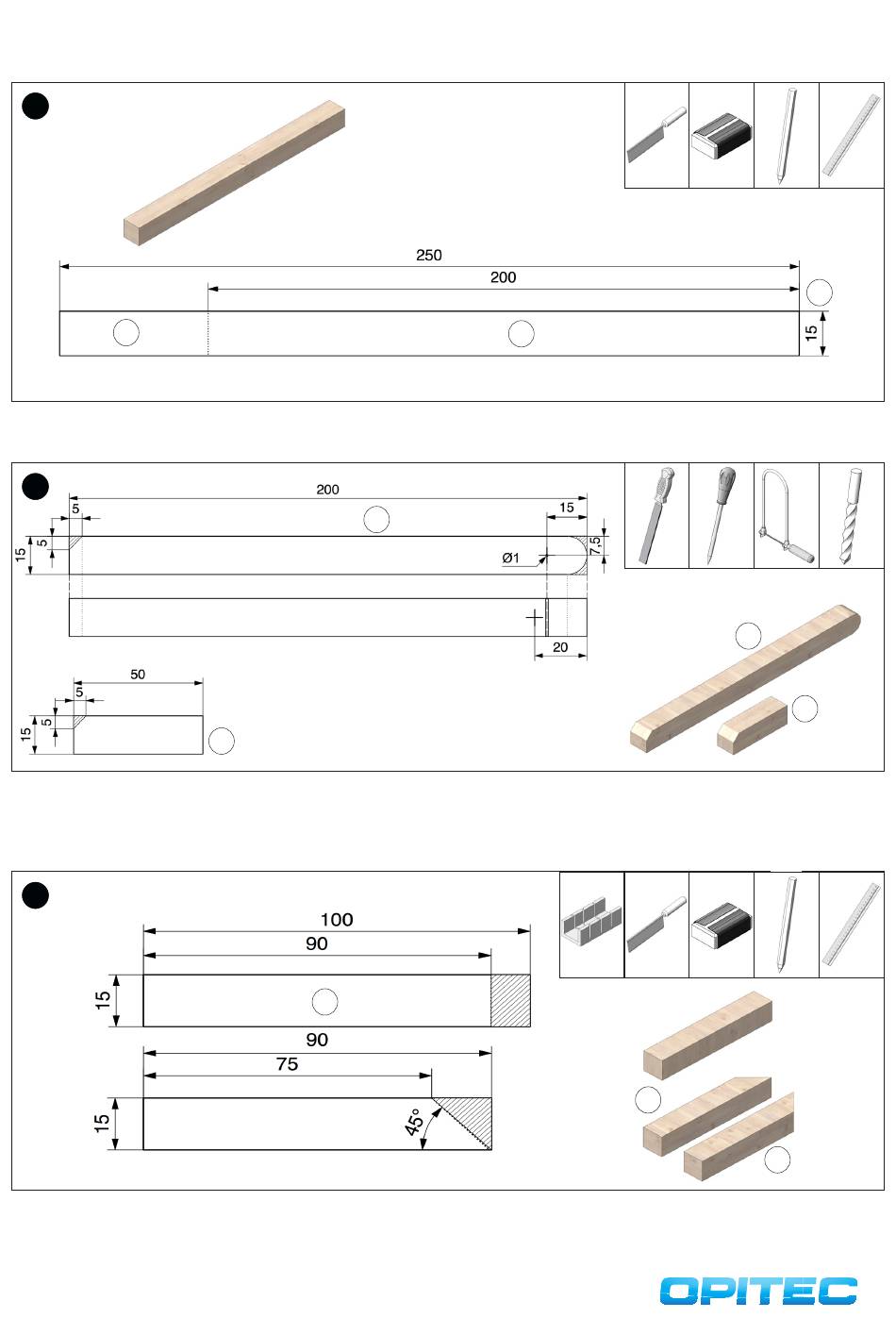

1
1b
Die Holzleiste (1) nach Bemaßung wie abgebildet mit der Feinsäge ablängen und Sägeschnitte säubern.
2
Auf der 200mm-Leiste (1a) von der Vorderkante aus 15mm abmessen und mitteig eine Bohrung ø1mm durch bohren. An der Hinterkante der Leiste (1a)
die Oberkante mit der Werktattfeile 45° abkanten. Die Leiste (1a) um 90° drehen und auf der Obersetie 20mm abmessen. Mittig mit dem Vorstecher
ein Loch einstechen. Die Vorderkante wie abgebildet mit der Werkstattfeile abrunden. Die Leiste (1b) an der Hinterkante mit einer Werkstattfeie 45°
abkanten. (siehe Abbildung)
3
Die beiden Holzleisten (2) mit der Laubsäge bzw. Dekupiersäge auf 90mm kürzen. Sägekanten säubern und auf beiden Leisten (2a+2b) 75mm abmes-
sen. Die Leisten in eine Schneidlade einlegen und jeweils ein Ende 45° mit der Feinsäge abwinkeln. Sägekanten säubern.
2
1a
1b
2
2x
1a
2a
1
1a
1b
2b
