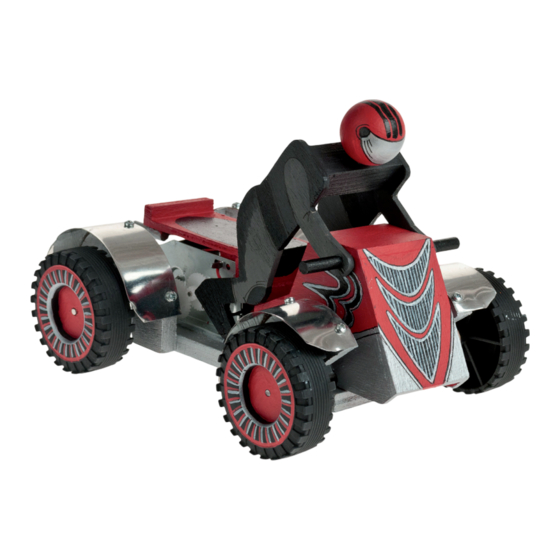

Q u a d m i t E l e k t r o g e t r i e b e -
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcha-
rakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogi-
schen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von
sachkundigen Erwachsenen gebaut und betrieben werden. Für Kinder unter 36 Monaten nicht geeignet.
STÜCKLISTE
Sperrholz
Sperrzolz
Blech
Rundstab
Laufrad
Getriebemotor
Holzleiste
Holzleiste
Batteriehalter
Mikro Schiebeschalter
Schaltdraht
Gewindestange
Schraube
Schraube
Mutter
Unterlegscheibe
Ringschraube
Gummiring
Schnurlaufrad
Reduzierstück
Holzkugel mit Bohrung
D114044#2
114.044
m o t o r
Hinweis
Erstickungsgefahr!
Stückzahl
Maße( mm)
1
165x115x8 Bodenplatte und Radkästen
1
200x200x3 Karosserie, Figur
1
100x100x0,3 Radkästen
1
150x6 Lenker
4
ø51 Räder
1
1
100x15x15 Körper Männchen
1
200x5x5 Sitzerhöhung, Verstärkung
1
2xAA Batteriehalter
1
1
1
150x3 Achse
4
10x3 Verschraubung Motor
12
6,5x2,2 Verschraubung Radkasten
6
2
7/3,2 Verschraubung
2
1
ø40 Gummiantrieb
2
ø15 Führung Gummiring
1
1
ø25 Kopf Männchen
Benötigtes Werkzeug:
Bleistift und Lineal
Laubsäge oder Dekupiersäge
Werkstattfeile und Schleifpapier
Bohrer ø 1,5 oder ø2, ø 3, ø 6mm
Blechschere, Abisolierzange
Holzleim, Heisskleber
Lötkolben, Lot
Kreuzschlitzschraubendreher
Gabelschlüssel (M3)
Pinsel und Farbe
Bezeichnung
Antrieb
An-Aus Schalter
Verkabelung
M3 Verschraubung
10 Führung Achse
4/3 Reduktion
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
1
