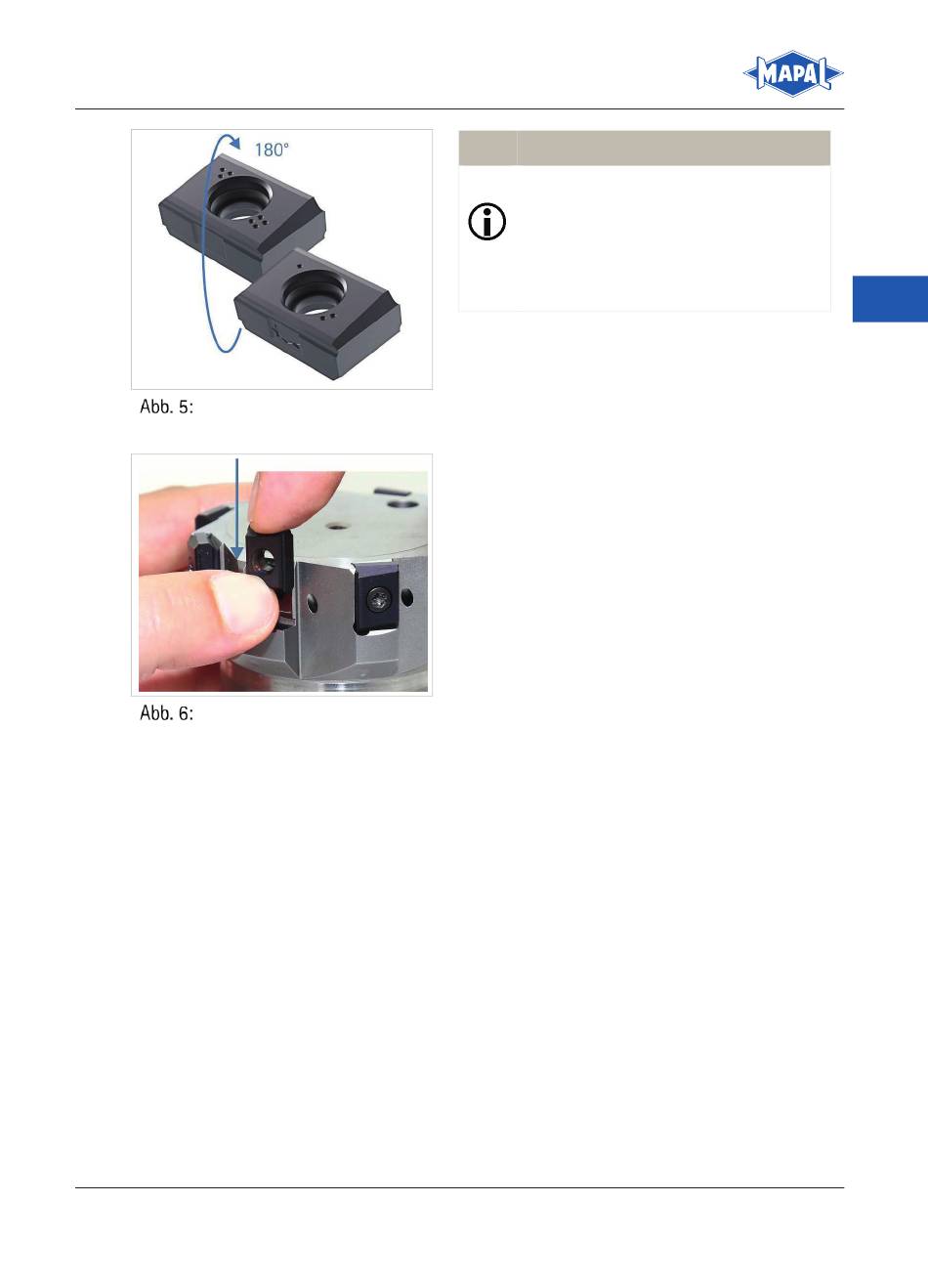

Reihenfolge der
Schneidkante
Neue Schneidplatte einsetzen
Montage- und Betriebsanleitung
Montage- und Betriebsanleitung
Installation and Safety Instructions
Installation and Safety Instructions
I I N N F F O O R R M M A A T T I I O O N N
Die Punktmarkierungen (1 bis 4)
auf der Schneidplatte kennzeich-
nen die Wende-Reihenfolge der
Schneidkanten. Diese Reihenfolge
unbedingt einhalten!
9. Die neue Schneidplatte oder gewendete
Schneidplatte bis zur Hälfte in den
Plattensitz einsetzen.
10. Die Schneidplatte mit dem Daumen
leicht in den Plattensitz drücken und
gleichzeitig die Schneidplatte axial
nach unten in den Plattensitz schieben
(siehe Abb. 6: Neue Schneidplatte ein-
setzen).
11. Die Schneidplatte mit der Spann-
schraube fixieren.
DE
DE
9
9
